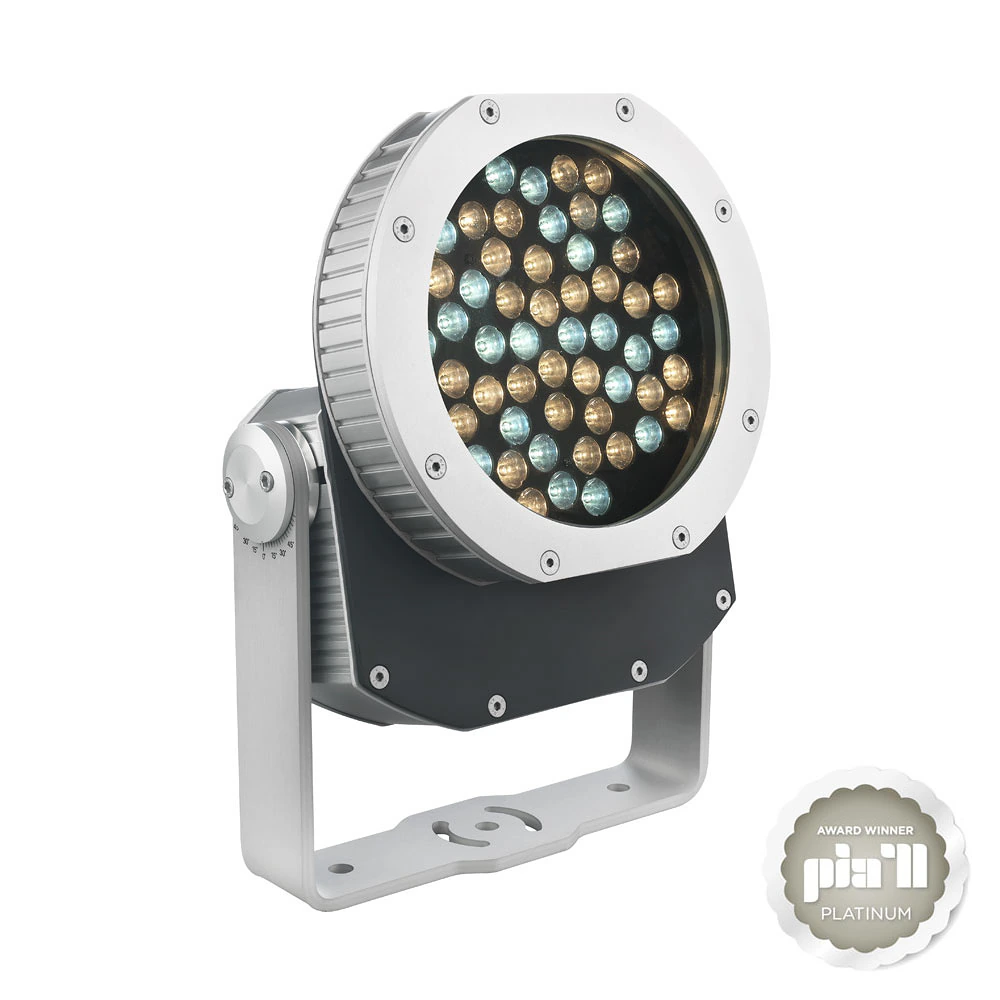

Exterior 420
단종됨

Exterior 420
더 큰 이미지

웜 화이트에서 콜드 화이트까지 색온도 제어의 유연성이 요구되는 백색 조명 설계를 위해, Exterior 420™는 시장에서 가장 강력한 백색 조명 장치 중 하나를 제공하며, 넓은 색온도 범위에서 균일한 출력을 구현합니다.

Exterior 400™ 시리즈

실외 설치 시장에 강력하고 컴팩트하며 에너지 효율적인 LED 조명 기구의 최적 조합이 제공됩니다. 장거리 또는 단거리 투사, 콜드 화이트 또는 웜 화이트, 다이내믹 컬러 또는 스태틱 컬러 등 어떤 애플리케이션이든 Exterior 400 시리즈가 모두 구현합니다.

  • 웜 화이트에서 콜드 화이트까지 완벽한 색온도 제어
  • 매우 높은 효율
  • 프리믹스 LED 사용으로 색 분리 및 그림자 없음

비디오









기능

  • 매우 밝은 백색광(5900 lm) 및 색온도 제어
  • 매우 넓은 색온도 범위(2700 - 6500 K)
  • 매우 낮은 소비 전력(최대 139 W)
  • 빔 각도 선택 가능 - 8°, 14°, 33°, 54°
  • 기기 간 균일한 색상을 보장하는 색상 캘리브레이션
  • 내장형 전원 및 제어
  • 견고한 IP65 하우징
  • 화이트, 블랙 또는 알루미늄 하우징 선택 가능
  • 0 – 100% 밝기 제어

상세 정보

물리적 사양길이: 169 mm (6.7 in.) 케이블 글랜드 포함너비: 307 mm (12.1 in.)높이: 401 mm (15.8 in.)무게: 7.6 kg (16.8 lbs.) 브래킷 포함
동적 효과색온도 제어: 가변
제어 및 프로그래밍색상 제어 모드: 색온도 제어 및 강도제어 옵션: DMX, 독립 실행형, 동기화 (마스터/클라이언트)DMX 채널: 2DMX 주소 설정: Martin MUM™ 소프트웨어 및 DABS1™ 하드웨어 인터페이스를 사용한 PC독립 실행형 트리거 옵션: 내부 타이머 및/또는 주변 조명 레벨독립 실행형 및 마스터/클라이언트 프로그래밍: Martin MUM™ 소프트웨어 및 DABS1™ 하드웨어 인터페이스를 사용한 PC26비트 제어 (내부): 색온도 제어 및 강도프로토콜: USITT DMX512-A수신기: RS-485펌웨어 업데이트: DMX 링크를 통한 시리얼 업로드
광학광원: Cree XP-E 고출력 에미터최소 LED 수명: 50,000시간 (광 출력 70% 초과 유지)*매우 좁음 (확산기 없음), 좁음, 중간 및 넓음 빔 각도 사용 가능*수치는 제조업체 시험 조건에서 획득
구조색상: 투명 양극산화 처리, 블랙 또는 화이트하우징: 양극산화 처리 알루미늄마운팅 브래킷: 8 mm (0.32 in.) 양극산화 처리 알루미늄전면 유리: 6 mm (0.24 in.) 반사 방지 코팅보호 등급: IP65
설치방향: 모든 방향마운팅: 모든 각도의 평면, 페데스탈 또는 기타 적절한 지지부수직 조준: 330°조명 표면까지의 최소 거리: 0.1 m (0.33 ft.)
연결전원 케이블 인입부: IP68 케이블 글랜드전원 연결: 1.8 m (5.9 ft.) 케이블 테일데이터 케이블 인입부: IP68 케이블 글랜드데이터 연결: 1.8 m (5.9 ft.) 통합 입력 + 출력 케이블 테일
전기AC 전원: 100-240 V 정격, 50/60 Hz대기 전력: 13 W전원 공급 장치: 통합형, 자동 감지 다전압메인 퓨즈: 2.5 AT (슬로우 블로우)
일반 전력 및 전류100 V, 50 Hz: 139 W, 1.4 A, PF 0.990100 V, 60 Hz: 139 W, 1.4 A, PF 0.989110 V, 60 Hz: 137 W, 1.3 A, PF 0.988120 V, 60 Hz: 136 W, 1.2 A, PF 0.986208 V, 60 Hz: 133 W, 0.7 A, PF 0.932230 V, 50 Hz: 132 W, 0.7 A, PF 0.925240 V, 50 Hz: 131 W, 0.7 A, PF 0.886정격 전압에서 모든 LED가 최대 강도일 때 측정. +/- 10% 편차 허용.
열냉각: 대류최대 주변 온도 (Ta max.): 45° C (113° F)최소 주변 온도 (Ta min.): -30° C (-22° F), 0° C (32° F) 이하에서는 전원 유지 필요최대 표면 온도, 정상 상태, 주변 온도 40° C에서: 90° C (194° F)총 열 방산 (계산값, +/- 10%): 480 BTU/hr.
승인EU 안전: EN 60598-2-5 (EN 60598-1), IEC/EN 60825-1EU EMC: EN 55015, EN 55103-1, EN 55103-2, EN 61000-3-2, EN 61000-3-3US 안전 (US 모델): UL 1598캐나다 안전 (US 모델): CAN/CSA C.22.2 No. 250

포함 항목조정식 마운팅 요크좁음, 중간 및 넓음 확산기 (제품과 별도 공급)하드와이어 1.8 m (5.9 ft.) 전원 및 데이터 입/출력 케이블 테일 (커넥터 없음)사용자 매뉴얼
액세서리확산기, Exterior 400 시리즈, 좁음: P/N 41600122확산기, Exterior 400 시리즈, 중간: P/N 41600123확산기, Exterior 400 시리즈, 넓음: P/N 41600124확산기, Exterior 400 시리즈, 좁음, 지향성 15°x1°: P/N 41600156확산기, Exterior 400 시리즈, 중간, 지향성 30°x3°: P/N 41600157확산기, Exterior 400 시리즈, 넓음, 지향성 60°x1°: P/N 41600158확산기, Exterior 400 시리즈, 넓음, 지향성 60°x10°: P/N 41600159Exterior 200 플로어 스탠드: P/N

다운로드

Specifications
  버전 언어 크기 업로드됨
file type icon Exterior 420 Spec Sheet-English
en 업데이트됨: 2020년 10월월
  en  537KB 2020년 10월월
Manuals
  버전 언어 크기 업로드됨
file type icon Exterior 400 Range - Manuel d´utilisation
fr 버전 C, 업데이트됨: 2018년 5월월
C  fr  1.26MB 2018년 5월월
file type icon Exterior 400 range - User Manual
en 버전 F, 업데이트됨: 2020년 7월월
F  en  2.01MB 2020년 7월월
file type icon Exterior 400 Range - Bedienungsanleitung
de 버전 C, 업데이트됨: 2020년 10월월
C  de  1.14MB 2020년 10월월
Photometrics
  버전 언어 크기 업로드됨
file type icon Exterior 420 - Photometric Files
en 버전 A, 업데이트됨: 2024년 3월월
A  en  304KB 2024년 3월월
Illustrations
  버전 언어 크기 업로드됨
file type icon EXT400 Range 3D Symbol
en 버전 A, 업데이트됨: 2018년 5월월
A  en  1.44MB 2018년 5월월
file type icon EXT400 Range Dimensions (DXF)
en 버전 A, 업데이트됨: 2018년 5월월
A  en  289KB 2018년 5월월
file type icon EXT400 Range Dimensions (PDF)
en 버전 A, 업데이트됨: 2018년 5월월
A  en  165KB 2018년 5월월
Symbols
  버전 언어 크기 업로드됨
file type icon Vectorworks Symbols
en 버전 4.6, 업데이트됨: 2026년 1월월
4.6  en  249MB 2026년 1월월
Compliances
  버전 언어 크기 업로드됨
file type icon Exterior 200 LED / 400 Range - ETL Authorization To Mark
en 버전 B, 업데이트됨: 2020년 10월월
B  en  105KB 2020년 10월월
file type icon Exterior 400 Range - EU Declaration of Conformity
en 버전 B, 업데이트됨: 2018년 5월월
B  en  43.1KB 2018년 5월월
Software
  버전 크기 업로드됨
Windows download icon Martin USB Tools
버전 1.2, 출시: 2020년 7월월
1.2   107MB 2020년 7월월
Service Procedures
  버전 언어 크기 업로드됨
file type icon Exterior 400 series Maintenance Schedule
en 버전 A, 업데이트됨: 2018년 5월월
A  en  217KB 2018년 5월월
Service Notes
  버전 언어 크기 업로드됨
file type icon 3D Partsfinder - Opening using Solid Works Composer Player
버전 4, 업데이트됨: 2020년 10월월
4    743KB 2020년 10월월
file type icon Exterior products - Performing a vacuum test - Tech note
en 버전 H, 업데이트됨: 2020년 10월월
H  en  1020KB 2020년 10월월
Firmware
  버전 크기 업로드됨
download icon for Exterior 420 - Firmware Exterior 420 - Firmware
버전 1.4.0, 업데이트됨: 2026년 7월월
1.4.0   2026년 7월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.
