Exterior Linear RGBW Graze
단종됨

실외용 RGBW 컬러 믹싱 그레이즈 조명

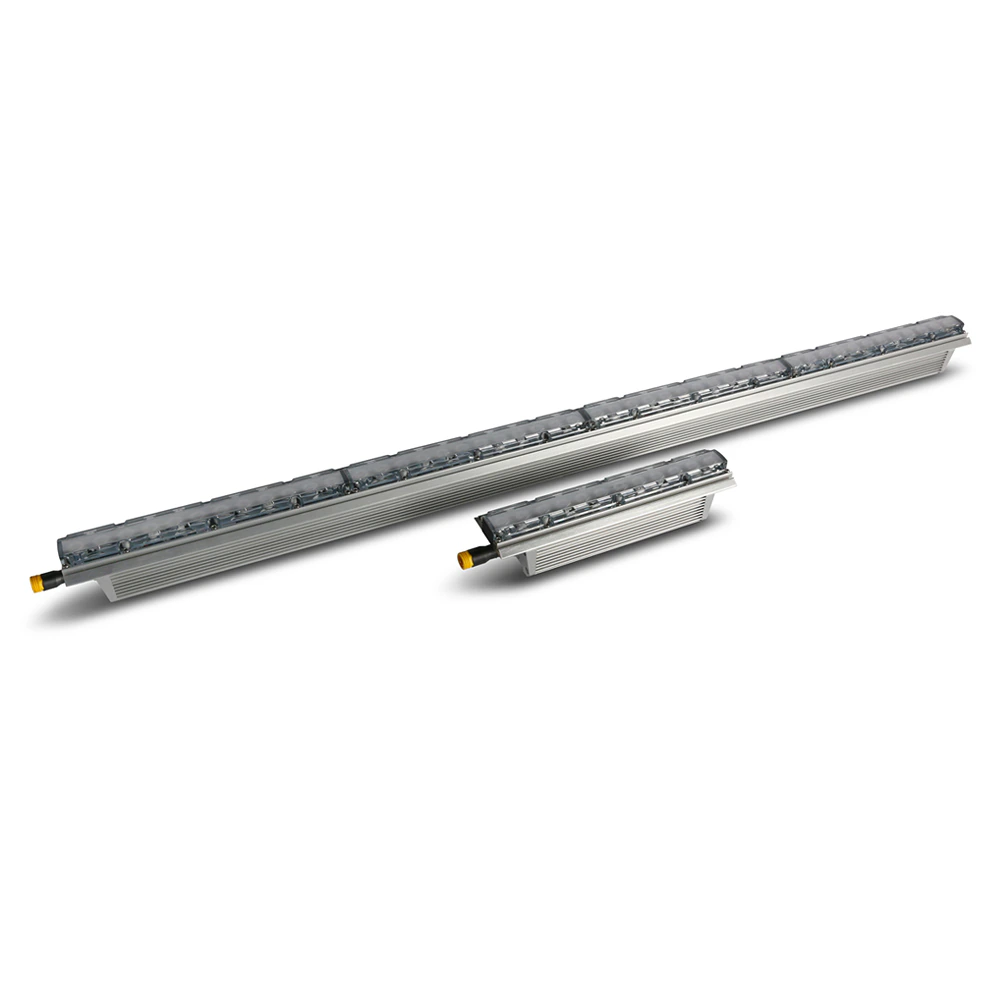

Exterior Linear RGBW Graze
더 큰 이미지

한정 수량 제공 - 자세한 사항은 담당 딜러에게 문의하시기 바랍니다

Exterior™ Linears는 견고한 실외용 하우징의 LED 색상 변환 조명기구 시리즈입니다. Exterior Linear 조명기구는 높은 출력을 제공하며 코브 및 그레이즈 라이트 버전으로 제공됩니다.

Exterior™ Linear 1200 Graze RGBW 및 Exterior™ Linear 300 Graze RGBW는 벽면이나 모든 유형의 선형 구조물 조명을 위해 설계되었으며, 우수한 색상 혼합과 3가지 빔 앵글의 균일한 광 분포를 특징으로 하여 질감이 있는 표면 연출에 적합합니다.

Exterior Linear 조명기구는 DMX 제어가 가능하며, 통합 범용 전원 공급 장치로 설치가 용이하고 전원 및 데이터 결합 커넥터를 통한 데이지 체인으로 연결됩니다.

제품 검증 및 신뢰성에 대한 자세한 정보

  • 매우 좁은 빔 옵션의 선형 LED 조명기구
  • 2가지 길이로 제공되는 견고한 실외용 조명기구
  • 통합 전원 공급 장치로 간편한 설치

  • 간편한 인프라

    하이브리드 커넥터를 통해 직접 연결하거나 연장 케이블을 사용하여 쉽고 안전하게 연결할 수 있습니다. 내장 전원 공급 장치로 230V에서 최대 100ft까지 긴 픽스처 런을 구현할 수 있습니다.

  • 유연한 설치

    힌지형 마운팅 브래킷으로 유연한 설치가 가능합니다

  • 정교한 제어

    스마트 자기 도구는 로컬 상태 정보를 제공합니다. Exterior Linear는 원격 설정 및 진단을 위한 원격 장치 관리(RDM)를 지원합니다.

  • 좁은 빔 제어

    독립적인 Red, Green, Blue 및 중성 White Cree XP-E2 LED를 사용한 동적 색상 혼합 기술을 제공합니다. 이 버전은 가장 좁은 빔 각도 구성과 대규모 그레이즈 조명 애플리케이션에 최적화된 밝기를 제공합니다.

featured content

간편한 인프라

하이브리드 커넥터를 통해 직접 연결하거나 연장 케이블을 사용하여 쉽고 안전하게 연결할 수 있습니다. 내장 전원 공급 장치로 230V에서 최대 100ft까지 긴 픽스처 런을 구현할 수 있습니다.

featured content

유연한 설치

힌지형 마운팅 브래킷으로 유연한 설치가 가능합니다

featured content

정교한 제어

스마트 자기 도구는 로컬 상태 정보를 제공합니다. Exterior Linear는 원격 설정 및 진단을 위한 원격 장치 관리(RDM)를 지원합니다.

featured content

좁은 빔 제어

독립적인 Red, Green, Blue 및 중성 White Cree XP-E2 LED를 사용한 동적 색상 혼합 기술을 제공합니다. 이 버전은 가장 좁은 빔 각도 구성과 대규모 그레이즈 조명 애플리케이션에 최적화된 밝기를 제공합니다.

비디오





기능

  • 세 가지 빔 각도 옵션 – 인상적인 그레이즈 효과를 위한 좁은 각도 포함.
  • 매우 낮은 소비 전력(최대 20 W/ft).
  • 별도의 제어 박스 불필요 – 라인 전압 및 DMX에 직접 연결.
  • 내장형 전원 및 제어(DMX, RDM 및 마그네틱 툴).
  • 견고한 IP66 하우징.
  • 0–100% 밝기 제어.

사양

  • Physical 300 series (1 ft.) fixtures:

    Length: 305 mm (12.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 99 mm (3.9 in.) including bracket
    Weight: 1.5 kg (3.4 lbs.)

     1200 series (1 ft.) fixtures:

    Length: 1219 mm (48.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 99 mm (3.9 in.) including bracket
    Weight: 6.0 kg (13.3 lbs.)
    Dynamic Effects Intensity: 0 - 100% Color mixing: RGBW
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX channels: 2 - 16 depending on model and mode DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20
    Optics Light source: 3 W Cree XP-E2 LEDs Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle variants:

    Narrow: 12°
    Medium: 18°
    Wide: 70°
    Asymmetric: 74° x 12.5°

     Binning: Tight color and flux binning *Figure obtained under test conditions
    Photometric Data Exterior Linear 300 Graze (Medium):

    Total luminous output: 820 lumens
    Red output: 130 lumens
    Green output: 280 lumens
    Blue output: 40 lumens
    White output: 370 lumens

     Exterior Linear 1200 Graze (Medium):

    Total luminous output: 3280 lumens
    Red output: 520 lumens
    Green output: 1120 lumens
    Blue output: 160 lumens
    White output: 1480 lumens

    CCT: 4000 K (White LED)
    CRI: >70

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum Finish: Clear anodized (standard) or white (optional) Front: Clear polycarbonate with diffuser Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64)     RoHS compliant
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power/data in/thru: 8-pin custom connectors
  • Electrical AC power: 100-277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.) Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.) Typical half-cycle RMS inrush current: 300 models 0.3 A, 1200 models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA

    Consult local regulations to determine maximum fixture runs
    Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 41 lm/W LWR*: 547 lm/kg (241 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS
    Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)
    Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:

    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
    End Termination Cap for power + data link: P/N 91611766

     Optical:

    Exterior Linear 300 Glare Shield, set of 4: P/N 91611752
    Exterior Linear 1200 Glare Shield, set of 4: P/N 91611753
    Ordering Information Exterior Linear Graze 300 series:

    Exterior Linear 300 Graze, Narrow, RGBW: P/N 90356987
    Exterior Linear 300 Graze, Medium, RGBW: P/N 90356970
    Exterior Linear 300 Graze, Wide, RGBW: P/N 90356971
    Exterior Linear 300 Graze, Asymmetric, RGBW: P/N 90356972

     Exterior Linear Graze 1200 series:

    Exterior Linear 1200 Graze, Narrow, RGBW: P/N 90356986
    Exterior Linear 1200 Graze, Medium, RGBW: P/N 90356980
    Exterior Linear 1200 Graze, Wide, RGBW: P/N 90356981
    Exterior Linear 1200 Graze, Asymmetric, RGBW: P/N 90356982
