Exterior Linear Pro DV QUAD

户外线性直视灯具，具有色彩增强技术和精细分段控制

Exterior Linear Pro DV QUAD

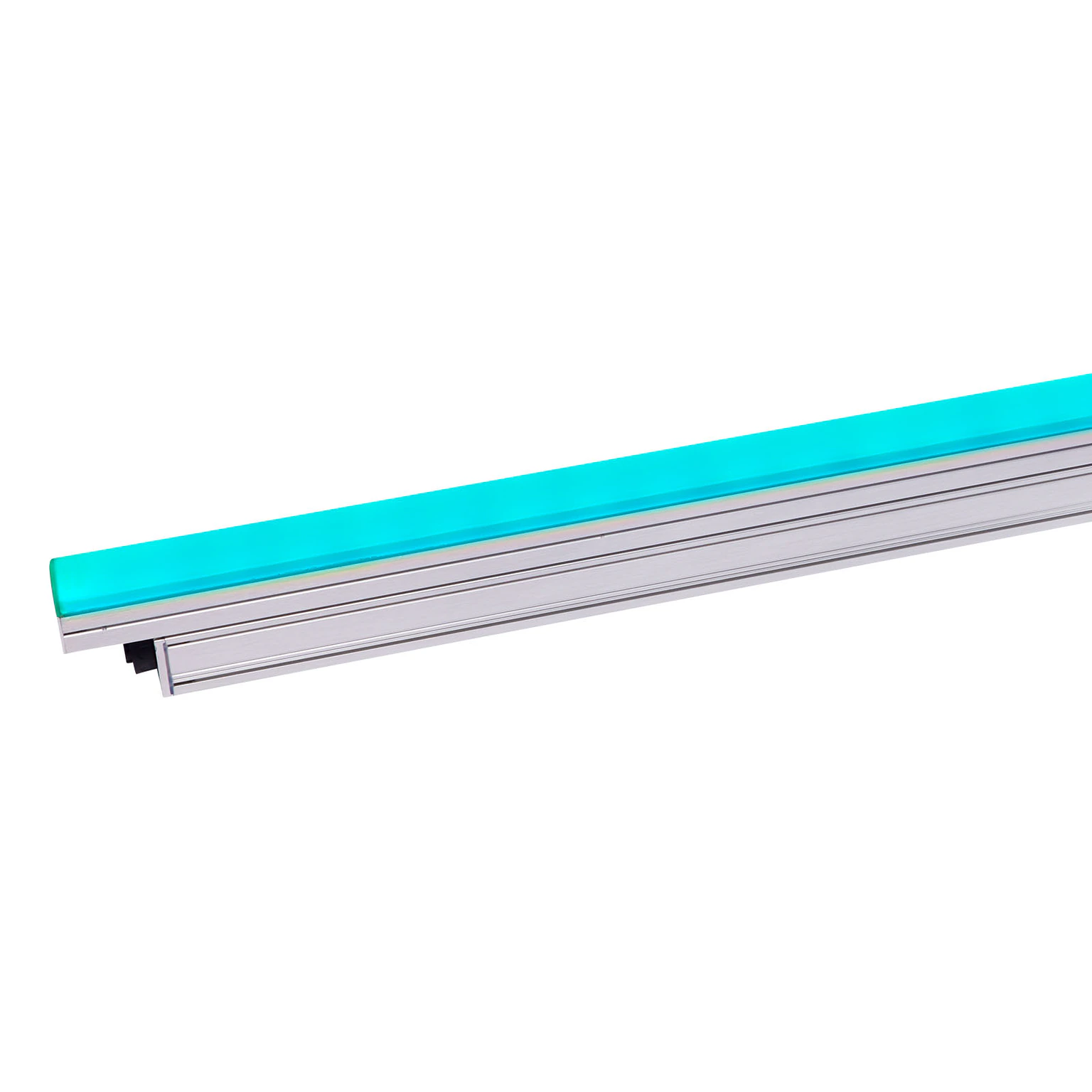

Martin Exterior Linear Pro DV（直视）QUAD 灯具是灵活、紧凑的 LED 建筑照明灯具，具有高输出、色彩增强技术以及低调而坚固的外壳。该系列专为直视应用而设计，配备圆形扩散器和分段控制功能，适用于低分辨率内容；其高流明输出使灯具在日光环境下依然清晰可见。它们是理想的柔和直视照明解决方案，可为体育场馆、竞技场、游轮、主题公园、酒店、赌场、桥梁、隧道或其他需要类似照明效果的场所增强天花板、墙壁及其他表面的表现力。

DV QUAD 型号采用均匀化色彩混合技术，每英尺配备 8 颗 LED，并集成色彩增强功能，可实现单色或混合色的全功率照明。每台灯具均经过出厂校准，确保卓越的色彩一致性，亮度可达同类灯具的三倍，而总功耗却更低。此外还提供 RGBW 引擎的逻辑 RGB 控制功能，可自动计算白光输出。

这些灯具集多项智能功能于一身，配备专用色温控制通道，可精确遵循黑体曲线，使照明设计师能够设定其偏好的默认色温。集成分段控制功能可将灯具的控制精度细化至 6 英寸（15 厘米）分段，营造更自然、更细腻的色彩过渡。

DV QUAD 型号高度注重可持续性，采用电源与数据一体化连接器实现菊花链串接，可实现长距离灯具串联，从而简化基础设施。光束角更换简便，令后期设计变更与现场调整更加轻松；智能安装板设计可提供多种标准或定制支架解决方案。

此类灯具的纤薄设计更易于融入建筑元素，对结构的要求更低。所有型号均提供 1 英尺或 4 英尺线性长度规格，并采用 FSC 认证包装出货。

  • 安装便利性

    纤薄的设计和轻盈的重量使其更易隐蔽地融入建筑元素，对结构要求更低。灵活的光束角调整功能可应对后期设计变更和现场调整。智能安装板设计提供多种标准或定制支架解决方案。

  • 精密色彩控制

    这些 QUAD 色彩灯具采用 RGBW 引擎的逻辑 RGB 控制，白色通道自动计算，使调色更加便捷。出厂色彩校准确保卓越的一致性，支持用户选择默认色温，并可设置偏好的默认色温值。另配精细分段控制功能，实现更自然细腻的色彩过渡。

  • 智能基础设施

    灯具支持 DMX 控制，内置通用电源，安装简便。灯具可通过电源与数据组合连接器进行菊花链连接，实现长距离灯具串联，从而简化基础设施。

  • 预混合色彩与色彩增强功能

    四色 LED 提供更出色的视觉效果，色彩混合均匀，混合色彩的流明输出高。此外还配备色彩增强功能，可实现单色或混合色彩的全功率照明，亮度最高可达同类灯具的三倍，而总功耗更低。

  • 高效运行

    Exterior Linear Pro QUAD 灯具效率超过 50 lm/W，运行效能卓越。多种功率模式（12W/10W/5W，包括 ASHRAE 合规性）可通过远程设备管理（RDM）设置，根据需要降低功耗。

  • 精细照明控制

    集成的6英寸（15厘米）分段模式能够实现更精细的照明控制，营造出自然而细腻的视觉效果。

featured content

安装便利性

纤薄的设计和轻盈的重量使其更易隐蔽地融入建筑元素，对结构要求更低。灵活的光束角调整功能可应对后期设计变更和现场调整。智能安装板设计提供多种标准或定制支架解决方案。

featured content

精密色彩控制

这些 QUAD 色彩灯具采用 RGBW 引擎的逻辑 RGB 控制，白色通道自动计算，使调色更加便捷。出厂色彩校准确保卓越的一致性，支持用户选择默认色温，并可设置偏好的默认色温值。另配精细分段控制功能，实现更自然细腻的色彩过渡。

featured content

智能基础设施

灯具支持 DMX 控制，内置通用电源，安装简便。灯具可通过电源与数据组合连接器进行菊花链连接，实现长距离灯具串联，从而简化基础设施。

featured content

预混合色彩与色彩增强功能

四色 LED 提供更出色的视觉效果，色彩混合均匀，混合色彩的流明输出高。此外还配备色彩增强功能，可实现单色或混合色彩的全功率照明，亮度最高可达同类灯具的三倍，而总功耗更低。

featured content

高效运行

Exterior Linear Pro QUAD 灯具效率超过 50 lm/W，运行效能卓越。多种功率模式（12W/10W/5W，包括 ASHRAE 合规性）可通过远程设备管理（RDM）设置，根据需要降低功耗。

featured content

精细照明控制

集成的6英寸（15厘米）分段模式能够实现更精细的照明控制，营造出自然而细腻的视觉效果。

视频





特点

  • 色彩校准四路 (QUAD) 色彩 LED（8 个 LED/英尺）
  • 均匀色彩混合
  • 圆形扩散器，柔和外观、广视角
  • 专用色温控制通道（1800K - 12000K）
  • 可选分段模式（1、4 或 8 个分段）
  • 可选功耗（每英尺 12W/10W/5W）
  • 集成宽范围电源供应器 (PSU) 100-277V，支持长距离灯具连接
  • 混合电源和数据连接器，便于菊花链级联配置
  • DMX 和 RDM 控制
  • 集成磁性开关，用于本地诊断
  • 坚固 IP66 外壳，专为永久室外安装设计
  • 轻重量 0.8 kg/英尺（1.9 lbs/英尺）
  • 紧凑设计 - 40 毫米（1.57 英寸）宽度

性能

  • 物理特性 宽: 40 mm (1.57 inch.) 高: 84 mm (3.31 inch.) Length - 1 ft Version: 312mm (1.02 ft) Length - 4 ft Version: 1227mm (4.02 ft) Weight - 1 ft Version: 0.85 kg (1.9 lbs) Weight - 4 ft Version: 2.8 kg (6.2 lbs)
    Dynamic Effects Intensity: 0 - 100% Color mixing: RGBW Color temperature control: 1800K – 12000K in 50K steps (default 4000K) Segment Control: 0.5ft, 1 ft or full 4 ft fixture control
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Stand-alone control: Up to 20 scenes with individual fade/hold times Control resolution: 8-bit DMX individual color control Dimmer Resolution: 16-bit DMX control of intensity DMX compliance: USITT DMX512/1990 RDM compliance: ANSI/ESTA E1.20 DMX channels 4ft: 6/4/3/12/24 (standard/RAW/1 seg/4 seg/8 seg) DMX channels 1ft: 6/4/3/6 (standard/RAW/1 seg/2 seg)
    Optics Light source: 8 x RGBW LEDs per foot Minimum LED lifetime: 50 000 hours (to >70% luminous output)* Beam angle: 180° Binning: Tight color and flux binning Calibration: Full Gamut Color Calibration (1 step MacAdam ellipse)
    *Figure obtained under manufacturer's test conditions
    Photometric Data CRI (Color Rendering Index) : >70 CCT: 1800K – 12000K (default 4000K) Luminous output:
      1 ft at 12W 4 ft at 48W
    2700K: 350 lumens 1400 lumens
    4000K: 400 lumens 1600 lumens
    6000K: 440 lumens 1760 lumens
    RED: 150 lumens 600 lumens
    GREEN: 330 lumens 1320 lumens
    BLUE: 60 lumens 240 lumens

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum 外观颜色: Clear anodized (standard) or optional colors on request Front: Clear polycarbonate Protection rating: IP66 IK rating: IK08 Effective Projected Area (EPA): 0.04 m2 per ft Corrosion resistance: C5 - very high corrosivity / Durability Range: High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m / 0.3 ft.
  • Connections

    Power/data in/thru: 8-pin custom connectors
    Surge Protection: 4 KV
    Maximum connected 4 ft fixtures *: 42 pcs (52 m /169 ft) @ 230-277 V
    Maximum total string length (cable + fixtures)*: 150 m / 328 ft
    * Refer to system diagram for details on fixture run limitations.
    Electrical

    AC power: 100-277 V AC nominal, 50/60 Hz
    Power supply unit: Auto-ranging electronic switch mode
    Typical half-cycle RMS inrush current at 230 V, 50 Hz: 0.35 A
    Typical earth-leakage current 1 ft: 0.15 mA
    Typical earth-leakage current 4 ft: 0.21 mA
    Power Factor 12 W / 10 W mode: 0.95 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.90 @ 277 V
    Power Factor 5 W mode: 0.90 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.70 @ 277 V

    Power Consumption 1 ft
    Maximum: 12 W / 10 W / 5 W *
    Idle: 1.54 W *

    Power Consumption 4 ft
    Maximum: 48 W / 40 W / 20 W *
    Idle: 2.30 W *

    * Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
    Idle: steady state, all LEDs at zero intensity.
    Power Consumption: Depending on power setting mode.
    Thermal 散热: Convection Maximum ambient temperature: 45° C (113° F)* Minimum ambient temperature: -30° C (-22° F)
    *Above this temperature, the fixture regulates output to protect from overheating     Total heat dissipation (calculated, +/- 10%): 41 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard inlay and outer packaging Efficacy (max output): 37 lm/W LWR*: 529 lm/kg (237 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Canadian EMC: ICES 003(B), ICES 005(B) Australia/NZ: RCM India: BIS IS 10322(Part5/section5) Korea: KS C 9832, KS C 9835
    Related Items Martin Companion Cable: P/N MAR-91616091 Martin Companion Cable (for firmware update over DMX): Free download from www.martin.com
    Accessories

    Beam control
    Glare shield, EL Pro 1ft set of 4: P/N MAR-90570022
    Glare shield, EL Pro, 4ft set of 4: P/N MAR-90570023

    Mounting brackets
    Adjustable bracket EL Pro 10 pcs: P/N MAR-90570025
    Flange bracket EL Pro 10 pcs: MAR-90570026
    Quick mount bracket EL Pro 10 pcs: P/N MAR-90570027

    Pre-assembled PD Hybrid Power DMX cables
    Power DMX Cable PD PD 0.2M: P/N MAR-91700004
    Power DMX Cable PD PD 1M EU: MAR-91700005
    Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006
    Power DMX Cable PD PD 5M EU: P/N MAR-91700007
    Power DMX Cable PD PD 10M EU: P/N MAR-91700008
    Power DMX Cable PD PD 0.2M US: P/N MAR-91700010
    Power DMX Cable PD PD 1M US: P/N MAR-91700011
    Power DMX Cable PD PD 2.5M US: P/N MAR-91700012
    Power DMX Cable PD PD 5M US: P/N MAR-91700013
    Power DMX Cable PD PD 10M US: P/N MAR-91700014

    Bulk Hybrid Power DMX Cables and Connectors
    Power DMX Cable 100M Roll EU: P/N MAR-91700009
    Power DMX Cable 100M Roll US: P/N MAR-91700016
    Field installable connector PD female: P/N MAR-91700017
    Field installable connector PD male: P/N MAR-91700018

    Junction box and End Termination Cap, Multitool
    End termination cap PD: P/N MAR-91700015
    Junction Box Power DMX to PD: P/N MAR-91700019
    Exterior Multitool: P/N MAR-90590025
    Ordering Information Exterior Linear Pro DV QUAD 1ft: P/N MAR-90570002 Exterior Linear Pro DV QUAD 4ft: P/N MAR-90570005
