Imager Series
停产

Imager Series
较大的图像

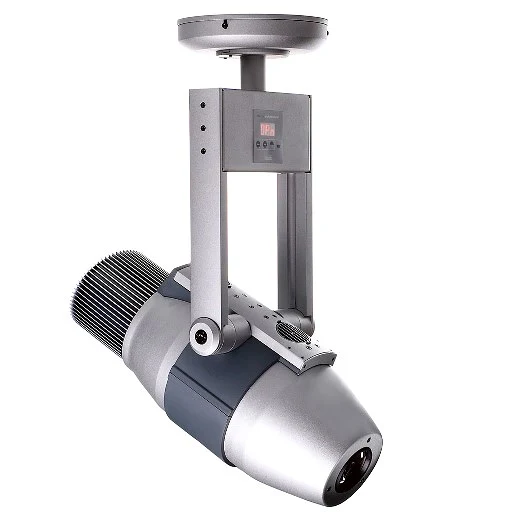

Imager是一款高质量图像投影机，具有动态移动功能，专为高分辨率投影图案、图像、徽标和信息而设计。作为零售、博物馆、夜总会、餐厅和酒吧的优秀解决方案，Imager可提供单图像投影机或四图像版本。

特点

  • 250 W 金属卤化物灯
  • 静态色片选项
  • 15°、23° 和 32° 镜头可选
  • 0-100% 强度控制
  • 高光学性能：光线和色彩均匀分布
  • 电动对焦
  • 可选镜像臂，具有 235° 平移和 65° 倾斜
  • DMX、主机/客户端，板载控制
  • 1 个或 4 个图案转盘可选
  • 可更换图案转盘，具有旋转和定位功能

更多详情

物理规格 长度: 488 mm，灯具外壳（不含镜臂） 宽度: 242 mm，跨越安装轭 高度: 726 mm，929 mm（带镜臂、最大伸展、含 J-box） 重量: Imager 01 DMX 9.7 kg，Imager 04 DMX 9.9 kg
动态效果 投影片轮: 一个旋转投影片（Imager 01 DMX），四个旋转投影片（Imager 04 DMX） 投影片旋转: 可定位和连续旋转 调光器: 0～100% 焦点: 2 m 至无穷远 平移: 235°（配可选扫描镜） 倾斜: 65°（配可选扫描镜）
控制和编程 控制选项: DMX、独立模式、同步（主机/客户端） DMX 通道: 9/12 独立模式触发选项: 内部计时器 独立模式存储: 20 个场景 设置和寻址: 机载控制面板，配 3 位数字显示 投影片索引分辨率: 8 位和 16 位 平移/倾斜分辨率: 8 位和 16 位 协议: USITT DMX512/1990 接收器: RS-485
灯泡 类型: 250 W 金属卤化物灯 批准灯泡: Philips MSD 250/2、Osram HSD 250/78、Osram HSD 250/60、Osram HSD 250/80 插座: GY 9.5 控制: 自动和/或远程开/关
结构 外壳: 铝合金和塑料 防护等级: IP20
投影片 材质: 金属或玻璃 尺寸: D 外径: 53.3 mm ±0.3 mm 最大图像直径: 40 mm 最大厚度: 2 mm 图像方向: 涂层面正向显示（未配扫描镜组件） 图像方向: 涂层面反向显示（配扫描镜组件）
安装 所需安装硬件: Imager Base 方向: 吸顶安装 与易燃材料的最小距离: 1 m 与被照射表面的最小距离: 0.5 m Base 和 J-Box 间的最大电缆长度: 16 m
连接 灯泡电源（Base 至 J-Box）: 5 × 1 mm2（18 AWG）电缆，单独订购 效果电源（Base 至 J-Box）: 4 × 0.75 mm2（18 AWG）电缆，单独订购 DMX 数据输入/输出（J-Box 至数据链接）: RJ-45 插座
电气规格 交流电源: 由 Base 单元供电，支持 100/120/208/230/250 V、50/60 Hz
典型功率和电流 100 V、50 Hz: 325 W、3.8 A、功率因数 0.860 100 V、60 Hz: 323 W、3.4 A、功率因数 0.946 120 V、60 Hz: 323 W、2.8 A、功率因数 0.962 208 V、60 Hz: 329 W、1.7 A、功率因数 0.928 230 V、50 Hz: 338 W、1.6 A、功率因数 0.910 测量值在标称电压下获得。允许偏差 ±10%。:
热学特性 冷却: 过滤强制风冷（温度调节） 最大环境温度（Ta max.）: 40°C 最大表面温度（稳态、Ta=40°C）: 100°C 总热散逸（计算值、±10%）: 1160 BTU/hr.
认证 欧盟安全: EN 60598-2-5 欧盟 EMC: EN 55 015、EN 55 103-1、EN 61 547
CE
配件清单 Osram HSD 250/80 灯泡: 97010116 DMX 终止插头，RJ-45: 91613028
可选附件 广角 32° 套件: 91611075 窄角 15° 套件: 91611074 幻灯片投影套件: 91611076
备用零件 空气过滤器: 91611079 Osram HSD 250/80 灯泡: 97010116
订购信息 Imager 01 DMX 带 J-box: 90540110 Imager 04 DMX 带 J-box: 90540

下载

Specifications
  版本 语言 大小 上传日期
Photometric Data
en 版本 A, 更新: 5月 2018
A   en    5月 2018
file type icon Imager Base caractéristiques
fr 版本 B, 更新: 5月 2018
B  fr  26.4 KB 5月 2018
file type icon Imager Base specifications
en 版本 B, 更新: 5月 2018
B  en  8.6 KB 5月 2018
file type icon Imager Series, CX 10 Extreme, Mania DC1, Mania DC2, Imager 04- Caractéristiques
fr 版本 B, 更新: 5月 2018
B  fr  37.6 KB 5月 2018
file type icon SP_Imager_EN_B
en 版本 B, 更新: 5月 2018
B  en  10.9 KB 5月 2018
file type icon SP_Imager_EN_A
en 版本 A, 更新: 5月 2018
A  en  46.1 KB 5月 2018
file type icon MAC 600 E NT, Imager Series, Mania SCX500, Wizard Extreme, MAC 700 Wash, Exterior 200, MAC 700 Profile, Wireless DMX 512 Standard, Wireless DMX 512 Pro Diversity, Imager 04- Technische Daten
de 版本 C, 更新: 5月 2018
C  de  432.5 KB 5月 2018
file type icon SP_Imager_C_EN
en 版本 C, 更新: 5月 2018
C  en  41.1 KB 5月 2018
file type icon Imager Series- Technische Daten
de 版本 B, 更新: 10月 2020
B  de  14.2 KB 10月 2020
file type icon Imager Series, Imager 04- Technische Daten
de 版本 C, 更新: 10月 2020
C  de  17.6 KB 10月 2020
file type icon Image projection size calculator (metric)
en 版本 A, 更新: 5月 2018
A  en  24.0 KB 5月 2018
file type icon Imager Base Technische Daten
de 版本 B, 更新: 5月 2018
B  de  10.6 KB 5月 2018
Manuals
  版本 语言 大小 上传日期
file type icon Imager Series- Bedienungsanleitung
de 版本 B, 更新: 10月 2020
B  de  1.2 MB 10月 2020
file type icon Imager Series, Imager 04- User Manual
fr 版本 B, 更新: 10月 2020
B  fr  1.1 MB 10月 2020
file type icon Imager Series, Imager 04- Bedienungsanleitung
de 版本 C, 更新: 10月 2020
C  de  1.3 MB 10月 2020
file type icon Imager Series - User manual
en 版本 D, 更新: 10月 2020
D  en  1.2 MB 10月 2020
file type icon Imager Base Bedienungsanleitung
de 版本 B, 更新: 5月 2018
B  de  202.3 KB 5月 2018
file type icon Imager Base user manual
en 版本 B, 更新: 5月 2018
B  en  196.5 KB 5月 2018
file type icon Imager Base Manuel d´utilisation
fr 版本 B, 更新: 5月 2018
B  fr  242.4 KB 5月 2018
Illustrations
  版本 语言 大小 上传日期
file type icon Imager Series- Dimensions
en 版本 A, 更新: 10月 2020
A  en  80.3 KB 10月 2020
file type icon DIMS_Imager_A_dxf
更新: 5月 2018
    236.9 KB 5月 2018
file type icon Imager J-box installation specs (dxf)
en 版本 A, 更新: 5月 2018
A  en  321.6 KB 5月 2018
file type icon Imager J-box installation specs
en 版本 A, 更新: 5月 2018
A  en  115.6 KB 5月 2018
file type icon IR Remote Dimensions (DXF)
en 版本 A, 更新: 10月 2020
A  en  237.0 KB 10月 2020
file type icon IR Remote Dimensions
en 版本 A, 更新: 10月 2020
A  en  84.9 KB 10月 2020
Compliances
  版本 语言 大小 上传日期
file type icon Imager Series- EU Declaration of Conformity
es 版本 A, 更新: 10月 2020
A  es  48.2 KB 10月 2020
Software
  版本 大小 上传日期
download icon for Imager Series Main CPU Imager Series Main CPU
版本 2.1.0, 发布: 7月 2020
2.1.0   57.6 KB 7月 2020
Service Notes
  版本 语言 大小 上传日期
Update bug in 1.5.0
en 版本 A, 更新: 5月 2018
A   en    5月 2018
CPFC Capacitor Replacement Recommendation
en 版本 B, 更新: 5月 2018
B   en    5月 2018
Focus Spindle Lubrication
en 版本 A, 更新: 5月 2018
A   en    5月 2018
file type icon Imager moving-mirror installation note
en 版本 A, 更新: 5月 2018
A  en  142.9 KB 5月 2018
Hints and Tips
  版本 语言 大小 上传日期
"Boot Sector" Versus "Boot Mode"
en 版本 A, 更新: 5月 2018
A   en    5月 2018
Discharge Lighting Shutdown Guidelines
en 版本 A, 更新: 5月 2018
A   en    5月 2018
RJ-45 Connectors
en 版本 A, 更新: 5月 2018
A   en    5月 2018
Return to default settings when updating software
en 版本 A, 更新: 5月 2018
A   en    5月 2018

如果上述任何链接在您的浏览器中显示为奇怪的字符，请右键点击文件以将其保存到您的计算机。
