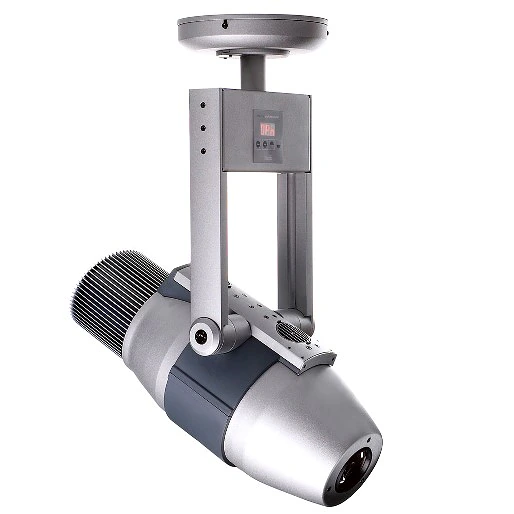

El Imager es un proyector de imágenes de alta calidad con capacidad de movimiento dinámico diseñado para la proyección de alta resolución de patrones, imágenes, logotipos y mensajes. Excelente solución para comercios minoristas, museos, clubes, restaurantes y bares, el Imager está disponible como un proyector de imagen única o en una versión de cuatro imágenes.
Imágenes más grandes
Características
- Lámpara de halogenuros metálicos de 250 W
- Opción de filtros de color estático
- Opción de lentes de 15°, 23° y 32°
- Control de intensidad de 0-100%
- Alto rendimiento óptico: distribución uniforme de luz y color
- Enfoque motorizado
- Brazo espejo opcional con movimiento panorámico de 235° e inclinación de 65°
- DMX, host/cliente, integrado
- Opción de modelos de 1 o 4 gobo
- Gobos reemplazables con rotación e indexación
Más detalles
Físicas Largo: 488 mm, carcasa del luminaria sin brazo de espejo Ancho: 242 mm a través del yugo de montaje Alto: 726 mm, 929 mm con brazo de espejo, a extensión máxima, incluida J-box Peso: Imager 01 DMX 9,7 kg, Imager 04 DMX 9,9 kg
Efectos Dinámicos Rueda de gobo: Un gobo giratorio (Imager 01 DMX), 4 gobos giratorios (Imager 04 DMX) Rotación de gobo: Indexable y continua Regulador: 0 - 100% Enfoque: 2 m a infinito Panorámica: 235° (con espejo de escaneo opcional) Inclinación: 65° (con espejo de escaneo opcional)
Control y Programación Opciones de control: DMX, autónomo, sincronizado (anfitrión/cliente) Canales DMX: 9/12 Opciones de disparo autónomo: Temporizador interno Memoria autónoma: 20 escenas Configuración y dirección: Panel de control integrado con pantalla de 3 dígitos Resolución de indexación de gobo: 8 y 16 bits Resolución panorámica/inclinación: 8 y 16 bits Protocolo: USITT DMX512/1990 Receptor: RS-485
Lámpara Tipo: Halogenuros metálicos de 250 W Lámparas aprobadas: Philips MSD 250/2, Osram HSD 250/78, Osram HSD 250/60, Osram HSD 250/80 Zócalo: GY 9.5 Control: Encendido/apagado automático y/o remoto
Construcción Carcasa: Aluminio y plástico Grado de protección: IP20
Gobos Material: Metal o vidrio Tamaño: D Diámetro exterior: 53,3 mm +0/- 0,3 mm Diámetro máximo de imagen: 40 mm Espesor máximo: 2 mm Orientación de imagen: Verdadera en lado revestido (unidad de espejo de escaneo no instalada) Orientación de imagen: Invertida en lado revestido (unidad de espejo de escaneo instalada)
Instalación Hardware de instalación requerido: Imager Base Orientación: Montaje en techo Distancia mínima a materiales combustibles: 1 m Distancia mínima a superficies iluminadas: 0,5 m Separación máxima de cable entre Base y J-Box: 16 m
Conexiones Potencia de lámpara (Base a J-Box): Cable de 5 x 1 mm2 (18 AWG), pedido por separado Potencia de efectos (Base a J-Box): Cable de 4 x 0,75 mm2 (18 AWG), pedido por separado Entrada/salida de datos DMX (J-Box a enlace de datos): Conectores RJ-45
Eléctrica Alimentación CA: Suministrada a través de la unidad Base que acepta 100/120/208/230/250 V, 50/60 Hz
Potencia Típica y Corriente 100 V, 50 Hz: 325 W, 3,8 A, PF 0,860 100 V, 60 Hz: 323 W, 3,4 A, PF 0,946 120 V, 60 Hz: 323 W, 2,8 A, PF 0,962 208 V, 60 Hz: 329 W, 1,7 A, PF 0,928 230 V, 50 Hz: 338 W, 1,6 A, PF 0,910 Mediciones realizadas a tensión nominal. Permitir una desviación de +/- 10%.:
Térmica Refrigeración: Aire forzado filtrado (regulado por temperatura) Temperatura ambiente máxima (Ta máx.): 40° C Temperatura de superficie máxima, estado estable, Ta=40° C: 100° C Disipación de calor total (calculada, +/- 10%): 1160 BTU/hr.
Aprobaciones Seguridad UE: EN 60598-2-5 CEM UE: EN 55 015, EN 55 103-1, EN 61 547
Artículos Incluidos Lámpara Osram HSD 250/80: 97010116 Conector de terminación DMX, RJ-45: 91613028
Accesorios Kit de gran angular 32°: 91611075 Kit de ángulo estrecho 15°: 91611074 Kit de proyección de diapositivas: 91611076
Piezas de Repuesto Filtro de aire: 91611079 Lámpara Osram HSD 250/80: 97010116
Información de Pedido Imager 01 DMX con J-box: 90540110
