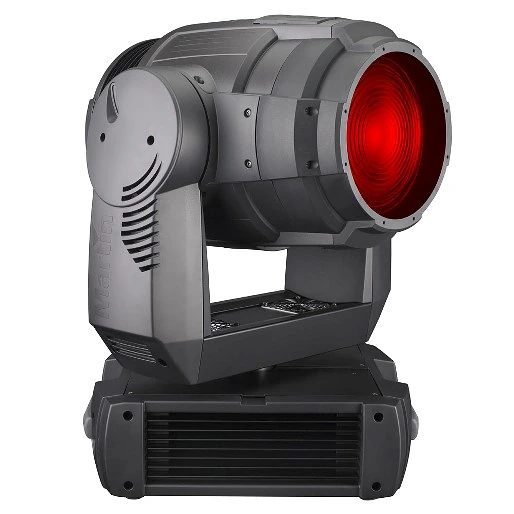

MAC TW1 er et kraftfuldt, lydløst tungsten-washlys med et rent, ensartet lysfelt med blød kant, motoriseret zoom samt exceptionel og fyldig CMY-farveblanding, og det kan drives fra den indbyggede dimmer eller fra en ekstern dimmer.
Større billeder
Funktioner
- Samlet lysudbytte op til 14200 lumen
- CMY-farveblandingssystem
- Hurtige strobeeffekter (op til 10 Hz)
- Motoriseret zoom
- Fresnel (medfølger), smal og multi array
- Intern & ekstern elektronisk dimning samt mekanisk dimning
- 80 V dimmer til universel driftsspænding
- Patenteret, meget støjsvag køling
- Forskelligt fronttilbehør til teater-, tv- og filmapplikationer
Flere detaljer
Fysisk Længde: 454 mm Bredde: 362 mm Højde: 709 mm, hoved lodret opad Vægt: 26.8 kg, IGBT-dimmermodel Vægt: 27.4 kg, 80 V-dimmermodel
Dynamiske effekter Farveblanding: CMY, uafhængigt variabel 0 - 100% Elektronisk dæmpning: Interne dimmermuligheder med multispændings-IGBT og 80 V, ekstern dæmpning med 'plug and play' Mekanisk dimmer: 0 - 100% Shutter: Stroboskopeffekt op til 10 Hz, tilfældig strobe Zoom: Smal 14.5° - 27°, Standard 20° - 41°, Meget bred 97° - 105°, 1/10 peak-vinkler, 80 V-lampe Pan: 540° Tilt: 242°
Styring og programmering DMX-kanaler: 14/20 Indstilling og adressering: Kontrolpanel med display 16-bit-styring: CMY, mekanisk dimmer, elektronisk dimmer, zoom, pan & tilt Muligheder for bevægelsesstyring: Tracking og vektor Valgmuligheder for dæmpningskurve: Flere tilgængelige Protokol: USITT DMX512-A Modtager: Optoisoleret RS-485 Firmwareopdatering: Seriel upload via DMX-link
Lampe Type: 1200 W wolfram-halogen Godkendte lamper: Philips 1200/115, 1200/230 eller 1200/240 FastFit, OSRAM Lok-It 1200W 80V/32/P50 Sokkel: PGJX-50 Lampespændingen skal svare til den interne eller eksterne dimmers udgangsspænding:
Valgmuligheder for dæmpningssystem Intern multispændings-IGBT-dimmer: 0 - 100%, 8- eller 16-bit dæmpningsopløsning, styres via DMX Intern 80 V-dimmer: 0 - 100%, 8- eller 16-bit dæmpningsopløsning, styres via DMX Indgang for ekstern dimmer: Intelligent styring af lampeeffekt
Konstruktion Farve(r): Sort Kabinet: Magnesiumlegering, UV-resistent fiberforstærket komposit Reflektor: Glas, koldt lys Beskyttelsesklasse: IP20
Installation Orientering: Vilkårlig Monteringspunkter: 2 par kvartomdrejningslåse
Tilslutninger Netstrømindgang: 3 m fast kabel uden netstik DMX-data ind/ud: 3-polet og 5-polet låsbar XLR Ekstern dimmer: Neutrik PowerCon
Elektrisk Netspænding: 100-120/200-240 V nominel, 50/60 Hz Strømforsyning: Elektronisk switch-mode med automatisk spændingstilpasning Hovedsikring: 20 AT (træg)
Typisk effekt og strøm 115 V, 60 Hz: 1226 W, 10.7 A, PF 0.998 230 V, 50 Hz: 1220 W, 5.3 A, PF 0.995 240 V, 50 Hz: 1233 W, 5.2 A, PF 0.996 230 V, 50 Hz med intern 80 V-dimmer: 1219 W, 5.5 A, PF 0.970 230 V, 50 Hz med ekstern dimmer, tal kun for armaturet: 93 W, 1.0 A, PF 0.420 Målinger foretaget ved nominel spænding. Der skal tages højde for en afvigelse på +/- 10%.:
Termisk Lampekøling: Støjsvagt kanalbaseret system med tvungen luftkøling, patentanmeldt Køling: Filtreret tvungen luftkøling (temperaturreguleret, støjsvag) Maksimal omgivelsestemperatur (Ta maks.): 40° C Minimal omgivelsestemperatur (Ta min.): 0° C Maksimal overfladetemperatur, steady state, ved 40° C omgivelsestemperatur: 200° C (392° F) Samlet varmeafgivelse (beregnet, +/- 10% ved 110 V, 60 Hz / 230 V, 50 Hz): 4180 / 4160 BTU/t.
Akustisk Lydeffektniveau: 31 dBA (steady state, lampe tændt, statiske effekter, Ta=20°C, testbetingelser ISO 3743-2:1994)
Godkendelser EU-sikkerhed: EN 60598-2-17, EN 61347-1 EU-EMC: EN 55 015, EN 55 103-1, EN 55103-2 USA-sikkerhed: ANSI/UL 1573 Canadisk sikkerhed: CAN/CSA E60598-1, CAN/CSA E598-2-17
Medfølgende dele To Omega-beslag til klemmemontering med kvartomdrejningslåse: 91602001 Fire 20 AT-hovedsikringer (installeret): 05020051 Brugervejledning: 35000184
Tilbehør OSRAM Lok-It 1200W 80V/32/P50 - 80 V-lampe: 97010352 Philips 1200/115 FastFit - 115 V-lampe: 97000112 Philips 1200/230 FastFit - 230 V-lampe: 97000113 Philips 1200/240 FastFit - 240 V-lampe: 97000114 Linsesæt, meget bred vinkel: 91610032 Linsesæt, smal vinkel: 91610033 Holder til fronttilbehør.: 91611260 Intern 80 V-dimmer: 91614026 Flightcase (til 2 armaturer): 91510019 Half-coupler-klemme: 91602005 G-klemme: 91602003 Hurtigklemme (quick trigger): 91602007 Omega-beslag: 91602001 T-formet omega-beslag med kvartomdrejningslåse: 91602008 Sikkerhedskabel, sikker arbejdsbelastning 50 kg: 91604003 Gelramme: Top hat: Top hat med lamel: Tilbehør, der er angivet uden varenummer, fås hos City Theatrical www.citytheatrical.com :
Reservedele 20 AT-hovedsikring: 05020051
Ordreinformation MAC TW1™, multispænding, 80 V-dimmer i papkasse: 90202400 MAC TW1™, multispænding, 80 V-dimmer, flightcase til 2 enheder: 90202401
