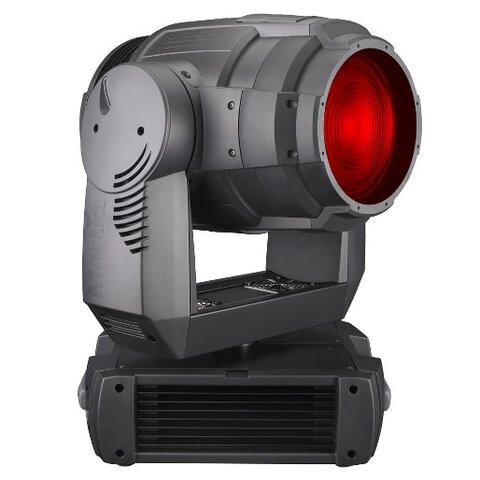

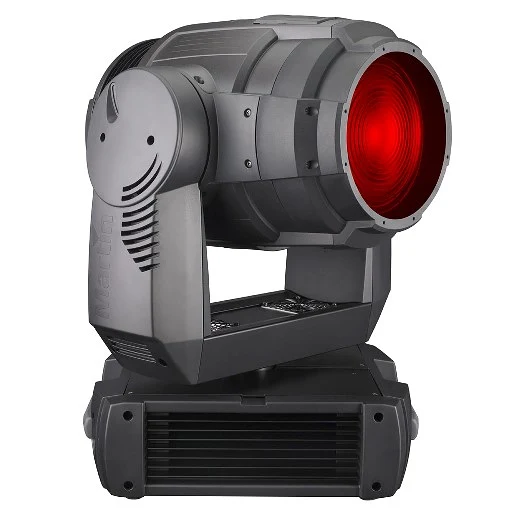

MAC TW1 är en kraftfull, tystgående volfram-tvättlampa med en ren, jämn och mjukkantad stråle, motoriserad zoom, exceptionell och rik CMY-färgblandning och kan drivas från den inbyggda dimlisten eller från en extern dimmer.
Större bilder
Funktioner
- Total uteffekt upp till 14200 lumen
- CMY-färgblandningssystem
- Snabba stroboskopeffekter (upp till 10 Hz)
- Motoriserad zoom
- Fresnel (inräknad), smal och multi-array
- Intern & extern elektronisk dämpning plus mekanisk dämpning
- 80 V dimmerkontakt för universell driftsspänning
- Patenterad extremt låg bullerkylning
- Olika frontillustillbehör för teater-, TV- och filmtillämpningar
Fler detaljer
Fysisk Längd: 454 mm Bredd: 362 mm Höjd: 709 mm, huvud rakt upp Vikt: 26,8 kg, IGBT-dimmrad modell Vikt: 27,4 kg, 80 V-dimmrad modell
Dynamiska effekter Färgblandning: CMY, oberoende variabel 0 - 100% Elektronisk dimring: Multi-voltage IGBT och 80 V interna dimmer-alternativ, 'plug and play' extern dimring Mekanisk dimmer: 0 - 100% Slutare: Stroboeffekt upp till 10 Hz, slumpmässig strob Zoom: Smal 14,5° - 27°, Standard 20° - 41°, Mycket bred 97° - 105°, 1/10 toppmål, 80 V lampa Pan: 540° Tilt: 242°
Kontroll och programmering DMX-kanaler: 14/20 Inställning och adressering: Kontrollpanel med display 16-bitars kontroll: CMY, mekanisk dimmer, elektronisk dimmer, zoom, pan & tilt Kontrollalternativ för rörelse: Spårning och vektor Dimkurvealternativ: Olika tillgängliga Protokoll: USITT DMX512-A Mottagare: Optoisolerad RS-485 Firmware-uppdatering: Seriell uppladdning via DMX-länk
Lampa Typ: 1200 W wolframhalogen Godkända lampor: Philips 1200/115, 1200/230 eller 1200/240 FastFit, OSRAM Lok-It 1200W 80V/32/P50 Sockel: PGJX-50 Lampspänningen måste överensstämma med intern eller extern dimmerutgångsspänning:
Dimringssystemalternativ Intern multi-voltage IGBT-dimmer: 0 - 100%, 8- eller 16-bitars dimmupplösning, styrd via DMX Intern 80 V-dimmer: 0 - 100%, 8- eller 16-bitars dimmupplösning, styrd via DMX Extern dimmeringång: Intelligent lampeffektkontroll
Konstruktion Färg(er): Svart Hölje: Magnesiumlegering, UV-beständig fiberförstärkt komposit Reflektor: Glas, kallt ljus Skyddsklass: IP20
Installation Orientering: Vilken som helst Monteringspunkter: 2 par snabbspärrar
Anslutningar AC-strömingång: 3 m integrerad kabel utan strömkontakt DMX-dataingång/-utgång: 3-stifts och 5-stifts låsbar XLR Extern dimmer: Neutrik PowerCon
Elektrisk AC-ström: 100-120/200-240 V nominell, 50/60 Hz Strömförsörjningsenhet: Auto-växlande elektronisk switch-mode Huvudsäkring: 20 AT (långsam typ)
Typisk effekt och ström 115 V, 60 Hz: 1226 W, 10,7 A, PF 0,998 230 V, 50 Hz: 1220 W, 5,3 A, PF 0,995 240 V, 50 Hz: 1233 W, 5,2 A, PF 0,996 230 V, 50 Hz med intern 80 V-dimmer: 1219 W, 5,5 A, PF 0,970 230 V, 50 Hz med extern dimmer, värden för endast armaturen: 93 W, 1,0 A, PF 0,420 Mätningar gjorda vid nominell spänning. Tillåt en avvikelse på +/- 10%.:
Värme Lampkylning: Patenterad låg-brusets kanalkylningssystem Kylning: Filtrerad forcerad luftning (temperaturreglerad, låg buller) Maximal omgivningstemperatur (Ta max.): 40° C Minimal omgivningstemperatur (Ta min.): 0° C Maximal yttemperatur, stationär tillstånd, vid 40° C omgivningstemperatur: 200° C (392° F) Total värmeavledning (beräknad, +/- 10% vid 110 V, 60 Hz / 230 V, 50 Hz): 4180 / 4160 BTU/tim.
Akustisk Ljudeffektnivå: 31 dBA (stationärt, lampa på, effekter statiska, Ta=20° C, testförhållanden ISO 3743-2:1994)
Godkännanden EU-säkerhet: EN 60598-2-17, EN 61347-1 EU EMC: EN 55 015, EN 55 103-1, EN 55103-2 USA-säkerhet: ANSI/UL 1573 Kanadensisk säkerhet: CAN/CSA E60598-1, CAN/CSA E598-2-17
Medföljande artiklar Två Omega-klammerfästen med snabbspärrar: 91602001 Fyra 20 AT huvudsäkringar (installerade): 05020051
