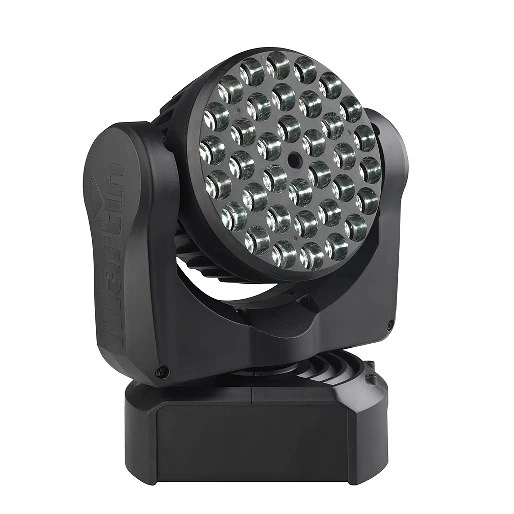

Martin MAC 101 CLD

Größere Bilder

Der MAC 101 CLD nutzt reine kalte LEDs für Anwendungen, bei denen nur höhere Farbtemperaturen erforderlich sind, und ist intensitätsgesteuert.

Der ultrakompakte MAC 101 LED Moving Head Wash ist in drei Weißlicht-Versionen erhältlich, die seinen Einsatz auf Anwendungen erweitern, bei denen hochwertiges, reines Weißlicht benötigt wird. Ideal zur Hervorhebung von Hauttönen, Textilien oder Bühnenelementen integrieren die MAC 101-Varianten kalte und/oder warme LEDs statt RGB für bessere Weißlichtqualität und höhere Leuchtkraft.

Hochwertige kalte weiße LED-Leuchte
Ideal zur Hervorhebung von Hauttönen, Textilien oder Bühnenelementen
Variable Farbtemperatur

Eigenschaften

Hochwertige kaltweiße LED-Leuchte
Ideal für die Hervorhebung von Hauttönen, Textilien oder Bühnenelementen
Variable Farbtemperatur
Straffe und prägnante Strahleffekte, große Wurfweite, moderner ACL-Ersatz
Mehrere Abstrahlwinkeloptionen für perfekte Ausleuchtung via optionaler Diffusoren
Unglaublich schnelle und präzise Bewegung
Ultracompaktes, leichtes Design (3,7 kg)
Weniger als 125 Watt Gesamtleistungsaufnahme

Mehr Details

Physical Length: 241 mm across yoke Width: 241 mm across yoke Height: 304 mm Weight: 3.7 kg

Dynamic Effects Shutter effect: Electronic, with pulse and random effects Electronic dimming: 0 - 100%, four dimming curve options Pan: 540° Tilt: 240° Pan and tilt speed: Adjustable via onboard control panel and DMX

Control and Programming Control: DMX RDM: Implemented Control resolution: 8-bit, with 16-bit control of pan & tilt DMX channels: 7 Setting and addressing: Control panel with backlit graphic display Protocol: USITT DMX512-A, ANSI/ESTA E1.20 RDM Transceiver: RS-485 Fixture software update: Via DMX with Martin™ USB Duo DMX Interface Box

Optics Light source: Cree XP-E high power emitters Color temperature: 6700 K Minimum LED lifetime: 50 000 hours (to >70% luminous output)* LED refresh rate: 1220 Hz *Figure obtained under manufacturer´s test conditions:

Construction Color: Black or white Housing: High-impact flame-retardant thermoplastic Protection rating: IP20

Installation Mounting points: One M12 threaded hole for rigging clamp Location: Indoor use only, must be fastened to surface or structure Orientation: Any Minimum distance to combustible materials: 100 mm from head, no minimum distance from base Minimum distance to illuminated surfaces: 200 mm

Connections AC power input: Neutrik PowerCon AC power throughput: Neutrik PowerCon DMX data in/out: 5-pin locking XLR

Electrical AC power: 100-240 V nominal, 50/60 Hz Maximum total power consumption: 123 W Power supply unit: Auto-ranging electronic switch mode Main fuse: 5 AT (slow blow) Typical power consumption, all effects static, zero light output: <25 W

Typical Power and Current 100 V, 50 Hz: 122 W, 1.3 A, PF 0.991 120 V, 60 Hz: 121 W, 1.1 A, PF 0.987 208 V, 60 Hz: 123 W, 0.7 A, PF 0.938 230 V, 50 Hz: 123 W, 0.6 A, PF 0.915 240 V, 50 Hz: 123 W, 0.6 A, PF 0.900 PF = power factor: Measurements made at nominal voltage with all LEDs at full intensity. Allow for a deviation of +/- 10%.:

Thermal Cooling: Forced air (temperature-regulated, low noise, user-definable levels) Maximum ambient temperature (Ta max.): 40° C Minimum ambient temperature (Ta min.): 5° C Total heat dissipation (calculated, +/- 10%): 420 BTU/hr.

Approvals EU safety: EN 60598-2-17, EN 62471 EU EMC: EN 55103-1, EN 55103-2, EN 55015, EN 61547 US safety: UL 1573 US EMC: FCC Part 15 Class A Canadian safety: CSA E598-2-17 Canadian EMC: ICES-003 Class A Australia/NZ: C-TICK N4241

Included Items M12 bolt suitable for use with Martin rigging clamps: User manual: 35000246

Accessories 3 m power cable, 12 AWG, SJT, with PowerCon NAC3FCA power input connector: TBA Neutrik PowerCon NAC3FCA power input connector, cable mount, blue: 05342804 Neutrik PowerCon NAC3FCB power output connector, cable mount, light grey: 05342805 Set of eight narrow diffusers for MAC 101: 91616023 Set of eight wide diffusers for MAC 101: 91616018 Set of 4 top hats for MAC 101: 91611358 Set of 5 quick-mount surface mounting brackets for MAC 101: 91606017 G-clamp: 91602003 Quick trigger clamp: 91602007 Safety cable, safe working load 50 kg: 91604003 8-unit flightcase for MAC 101™: 91515010 Half-coupler (tube) clamp: 91602005

Related Items Martin USB Duo™ DMX Interface Box: 90703010 Martin RDM 5.5 Splitter™: 90758150

Ordering Information MAC 101 CLD™ in cardboard box: 90231670 MAC 101 CLD™ in 8-unit flightcase: 90231660

Downloads

Manuals

	Version	Sprache	Größe	Hochgeladen
MAC 101 Serie - Bedienungsanleitung Version G, aktualisiert: Mai 2018	G		793 KB	Mai 2018
MAC 101 Series - User Manual Version G, aktualisiert: Mai 2018	G		880 KB	Mai 2018
Série MAC 101 - Manuel d´utilisation Version G, aktualisiert: Mai 2018	G		1020 KB	Mai 2018

CAD Drawings

	Version	Sprache	Größe	Hochgeladen
MAC 101 - Head Horizontal (3DS) Version A, aktualisiert: Mai 2018	A		2,17 MB	Mai 2018
MAC 101 - Head Vertical (3DS) Version A, aktualisiert: Mai 2018	A		2,3 MB	Mai 2018

Compliances

	Version	Sprache	Größe	Hochgeladen
MAC 101 / Aura / Aura XB - ETL Authorization to Mark Version D, aktualisiert: Mai 2018	D		621 KB	Mai 2018
MAC 101 - EU Declaration of Conformity Version B, aktualisiert: Mai 2018	B		311 KB	Mai 2018

Software

	Version	Größe	Hochgeladen
MAC101 CLD_Main CPU software Version 1.0.0, veröffentlicht: Mai 2018	1.0.0	87 KB	Mai 2018

Service Notes

	Version	Sprache	Größe	Hochgeladen
Installing MAC 101 Series diffuser filters Version A, aktualisiert: Mai 2018	A			Mai 2018
MAC 101 / Aura / Aura XB - Mounting Bracket Installation Version B, aktualisiert: Mai 2018	B		441 KB	Mai 2018
3D Partsfinder - Opening using Solid Works Composer Player Version 4, aktualisiert: Okt 2020	4		743 KB	Okt 2020

Hints and Tips

	Version	Sprache	Größe	Hochgeladen
Avoiding damage from sunlight and other light sources Version B, aktualisiert: Mai 2018	B			Mai 2018

Firmware

	Version	Größe	Hochgeladen
MAC 101 CLD - Firmware Version 1.0.0, aktualisiert: Jul 2026	1.0.0		Jul 2026
