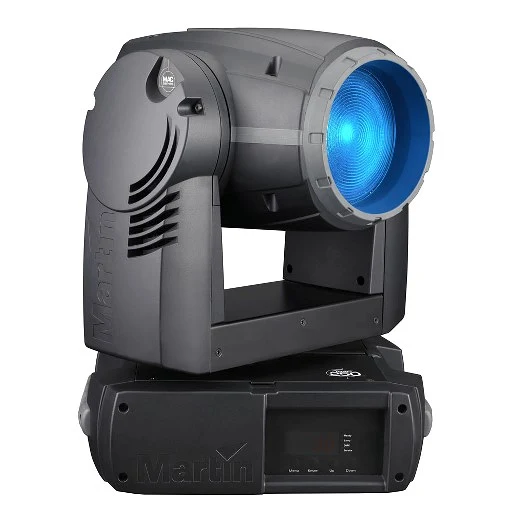

Το MAC 250 Wash είναι ένα ισχυρό και συμπαγές φωτιστικό πλύσης με εξαιρετικά γρήγορη και ήσυχη κίνηση, μεταβλητό φίλτρο παγετού για εφέ ζουμ και σύστημα ανάμειξης χρώματος CMY με συμπληρωματικό τροχό χρώματος.
Μεγαλύτερες εικόνες
Χαρακτηριστικά
- Λάμπα εκκένωσης 250 W μακράς διάρκειας
- Συνολική ισχύς εξόδου έως 7700 lumens
- Σύστημα ανάμειξης χρωμάτων CMY
- Τροχός χρωμάτων 6 θέσεων συν ανοιχτή θέση
- Ρυθμιζόμενο φίλτρο frost
- Εφέ strobe έως 14 Hz, εφέ παλμών, άμεση ανοιχτή θέση και blackout
- Fresnel (standard) φακός super-wide (περιλαμβάνεται)
- Μηχανικό dimming
- Εύρος pan και tilt 540°/257°
- Tilt lock
- Ρυθμιζόμενος έλεγχος ανεμιστήρα για πολύ ήσυχη λειτουργία
Περισσότερες λεπτομέρειες
Physical
Length: 375 mm
Width: 315 mm
Height: 538 mm, head straight up
Weight: 22.9 kg
Dynamic Effects
Color mixing: CMY, independently variable 0 - 100%
Color wheel: 6 interchangeable filters (incl. UV transmitter and CTC) + open, indexing, continuous rotation
Mechanical dimmer: 0 - 100%
Shutter: Strobe effect up to 14 Hz, pulse effects, instant open and blackout
Diffuser: Variable frost filter
Pan: 540°
Tilt: 257°
Control and Programming
DMX channels: 13/19
Setting and addressing: Control panel with LED display
16-bit control: CMY, color wheel, dimmer, frost, pan and tilt
Movement control options: Tracking and vector
Protocol: USITT DMX512/1990
Receiver: Opto-isolated RS-485
Firmware update: Serial upload via DMX link
Lamp
Type: 250 W discharge
Fitted as standard: Sylvania BA 250/2
Color temperature: 8000 K
CRI (Color rendering index): >85
Average lifetime: 3000 hours
Hot restrike: No
Socket: GY 9.5
Ballast: Magnetic
Approved alternative lamp(s): Osram HSD 250/80, GE CSD 250/2, Philips MSD 250/2
Optics
Beam angle: Standard lens 19° (35° with frost effect), wide lens 53° (66° with frost effect), 1/10 peak angles
Construction
Color(s): Black
Housing: UV-resistant fiber-reinforced composite
Reflector: Glass, cold light
Protection rating: IP20
Installation
Mounting points: 2 pairs of 1/4-turn locks
Orientation: Any
Connections
AC power input: 3-pin IEC
DMX data in/out: 3-pin and 5-pin locking XLR
Electrical
AC power: 100-240 V nominal, 50/60 Hz
Power supply unit: User-reconfigurable voltage and frequency settings
Main fuse: 6.3 AT (slow blow)
Typical Power and Current
100 V, 50 Hz: 319 W, 3.8 A, PF 0.83
100 V, 60 Hz: 317 W, 3.4 A, PF 0.93
120 V, 50 Hz: 320 W, 2.9 A, PF 0.91
120 V, 60 Hz: 314 W, 2.7 A, PF 0.96
208 V, 50 Hz: 320 W, 1.9 A, PF 0.81
208 V, 60 Hz: 319 W, 1.7 A, PF 0.92
230 V, 50 Hz: 323 W, 1.6 A, PF 0.89
230 V, 60 Hz: 326 W, 1.5 A, PF 0.95
250 V, 50 Hz: 326 W, 1.5 A, PF 0.89
Thermal
Cooling: Filtered forced air (temperature-regulated)
Maximum ambient temperature (Ta max.): 40° C
Maximum surface temperature, steady state, at 40° C ambient: 160° C (320° F)
Total heat dissipation (calculated, +/- 10%): 1120 BTU/hr.
Approvals
EU EMC: EN 55 015, EN 55 103-1, EN 61 547
EU safety: EN 60598-1, EN 60598-2-17
US safety: ANSI/UL 1573
Canadian safety: CSA C22.2 No. 166
Included Items
Sylvania BA 250/2 lamp:
Wide-angle diffuser lens: 41600053
3 m power cable, 3-pin IEC: 11501013
Two T-shaped Omega clamp attachment brackets with quarter-turn fasteners: 91602008
User manual: 35000164
Accessories
Osram HSD 250/80 lamp: 97010116
MAC 250 Beam Kit: 91610101
DMX termination plug, 3-pin male XLR: 91613017
G-clamp: 91602003
Half-coupler clamp: 91602005
Quick trigger clamp: 91602007
Double flightcase for MAC 250 Krypton/Entour/Wash: 91510014
Spare Parts
6.3 AT main fuse: 05020020
Fuse F1 (6.3 AT): 05020020
Fuse F2 (2 AT): 05020009
Ordering Information
MAC 250 Wash, white. in cardboard box: 90225830
MAC 250 Wash in cardboard box: 90225840
MAC 250 Wash in double flightcase: 90225841
