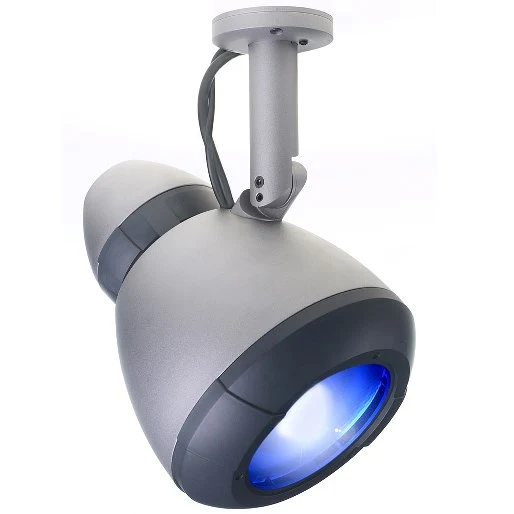

Το Alien 02 είναι μια νέα έννοια στο σχεδιασμό φωτισμού, ένα προγραμματιζόμενο αρχιτεκτονικό φως με πλήρη φάσμα ανάμειξης χρωμάτων. Με αρθρωτή και συμπαγή δομή, το Alien 02 διαθέτει λάμπα CDM 150 εκκένωσης, πλήρη έλεγχο έντασης και αφαιρετική ανάμειξη χρωμάτων CMY.
Μεγαλύτερες εικόνες
Χαρακτηριστικά
- CDM-150 SA/T lamp
- Compact and powerful
- Easy maintenance
- Full range intensity control
- Full spectrum color mixing
- Low noise operation
- Multiple lens options
- Remote base
Περισσότερες λεπτομέρειες
Physical Length: 312 mm + mounting arm 135 mm Width: 235 mm Weight: 3.3 kg + mounting arm 0.7 kg
Dynamic Effects Color mixing: CMY Cyan: 0 - 100% Magenta: 0 - 100% Yellow: 0 - 100% Dimmer: 0 - 100%
Control and Programming Required control hardware: 150 W Single Base or 150 W Double Base Control options: DMX, stand-alone, synchronized (host/client) DMX channels: 7 Stand-alone memory: 20 scenes Setting and addressing: Display, infrared remote Protocol: USITT DMX512/1990 Receiver: RS-485
Lamp Type: 150 W metal halide Approved lamps: Philips CDM-SA/T 150, GE CMH 150 Socket: G12 Control: Automatic and/or remote on/off
Construction Housing: Aluminum and plastic Base: Aluminum
Installation Required installation hardware: Alien 02 Spot Mounting Arm Orientation: Any Aiming: +/- 50° tilt, 360° rotation Minimum distance to combustible materials: 1 m Minimum distance to illuminated surfaces: 0.5 m Max. cable separation between lamp and Base: 16 m
Connections Power connection to Base: 1 m cable tail with 3-pin IEC male connector Control data connection to Base: 1 m cable tail with 25-pin male multi-connector
Electrical AC power: Supplied via Base unit that accepts 100/120/208/230/250 V, 50/60 Hz
Typical Power and Current One Alien 02 and one 150 W Single Base, combined: 100 V, 60 Hz: 220 W, 2.8 A 120 V, 60 Hz: 205 W, 1.8 A 208 V, 60 Hz: 190 W, 1.0 A 230 V, 50 Hz: 193 W, 0.9 A 250 V, 50 Hz: 208 W, 1.0 A Two Alien 02s and one 150 W Double Base, combined: 100 V, 60 Hz: 408 W, 4.3 A 120 V, 60 Hz: 410 W, 3.5 A 208 V, 60 Hz: 378 W, 2.0 A 230 V, 50 Hz: 393 W, 1.9 A 250 V, 50 Hz: 412 W, 1.9 A
Thermal Maximum ambient temperature (Ta max.): 40° C Maximum surface temperature, steady state, Ta=40° C: 80° C Cooling: Filtered forced air (temperature-regulated)
Typical Heat Output (calculated) One Alien 02 and one 150 W Single Base, combined: 750 BTU/hr. Two Alien 02s and one 150 W Double Base, combined: 1400 BTU/hr.
Approvals US safety: UL 153 Canadian safety: CSA C22.2 EU safety: EN 60598-2-17 + Corr. A2 EU EMC: EN 55 015, EN 55 103-1, EN 61 547
Included Items Philips CDM-SA/T 150 W lamp (installed): 97010111 3 m power cable, 3-pin IEC: 11501013
Accessories 21° Fresnel lens (gives Medium beam angle): 91610022 41° x 46° beamshaper lens: 91610023 42° Micro lens diffuser (gives Very Wide beam angle): 91610024 Barn door kit: 91611057 Glare control kit: 91611066 2 m cable extension kit: 91611051 5 m cable extension kit: 91611060 10 m cable extension kit: 91611061
Spare Parts Philips CDM-SA/T 150 W lamp: 97010111
Ordering Information Alien 02 Spot, 38°, Aluminum: 90345000 Alien 02 Spot 135 mm mounting arm: 91611048 150 W Single Base: 90724000 150 W Double Base: 90724200 Alien 02 Recessed Base, white: 90724102 Alien 02 150 W Spot for Recessed Base, white: 90345002
