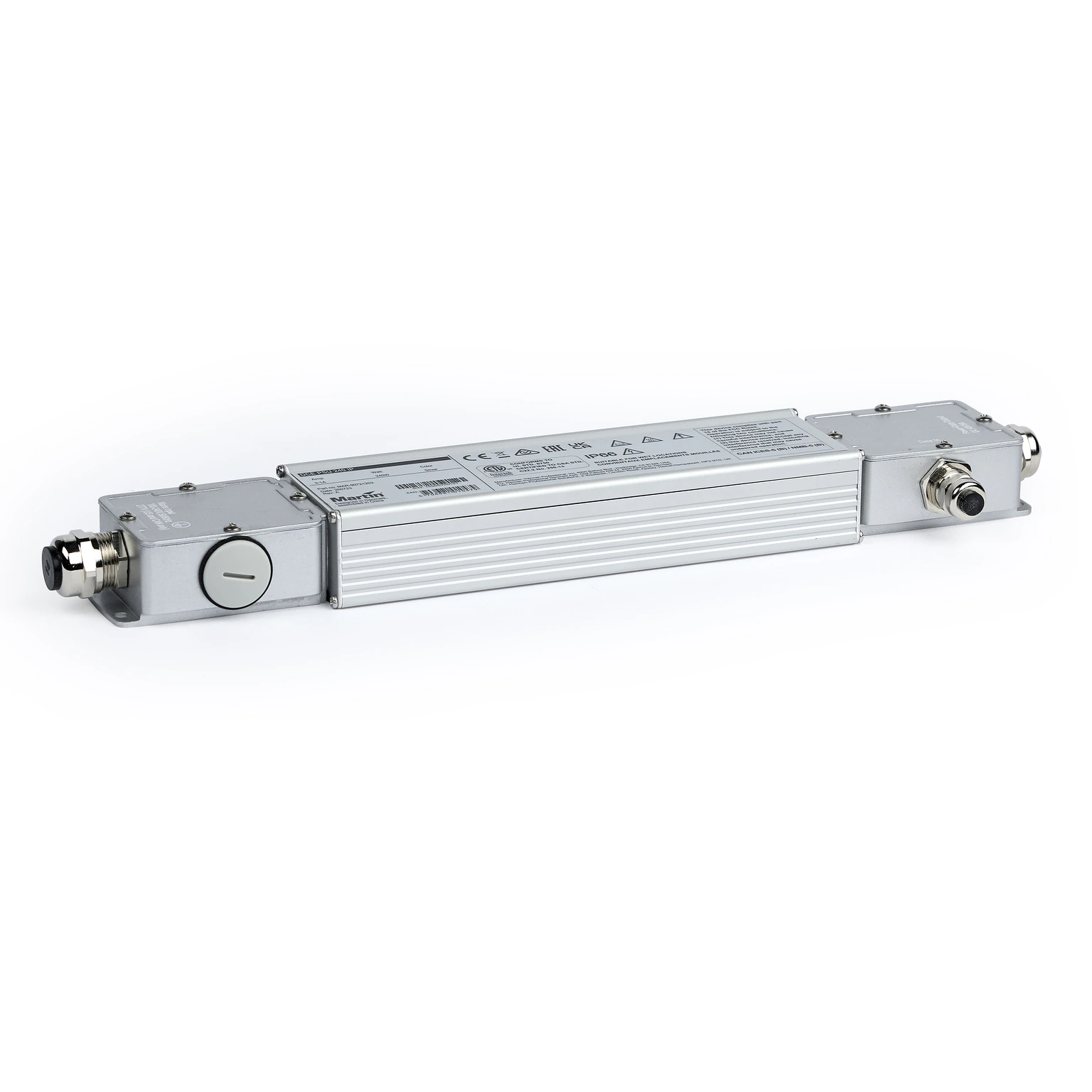

Το Martin DCE PSU 240 IP είναι μια εσωτερική/εξωτερική μονάδα εξωτερικής τροφοδοσίας που μπορεί να παρέχει τροφοδοσία 48 VDC και δεδομένα σε φωτιστικά Martin Creative LED και είναι ιδανική για εφαρμογές εγκατάστασης. Παρέχει μια βασική εναλλακτική λύση στις λύσεις P3 PowerPort. Διαθέτει ένα ισχυρό κατασκευασμένο κέλυφος από αλουμίνιο, αυτόματη κλίμακα εισόδου τροφοδοσίας 100-277 VAC και πλήρη προστασία με αυτόματη ανάκτηση. Διαθέτει είσοδο τάσης γραμμής, είσοδο δεδομένων Ethernet και 1 έξοδο τροφοδοσίας+δεδομένων για σύνδεση φωτιστικών. Είναι εξοπλισμένο με εσωτερικούς ακροδέκτες καλωδίωσης για να διευκολύνει την προσαρμογή των μηκών καλωδίων στο εργοτάξιο και μπορεί να τοποθετηθεί στον τοίχο.
Μεγαλύτερες εικόνες
Χαρακτηριστικά
- Βασική μονάδα τροφοδοσίας εσωτερικού/εξωτερικού χώρου για εγκατάσταση φωτιστικών Martin Creative LED
- Ιδανική για εφαρμογές εγκατάστασης
- Διαθέτει 1 έξοδο ισχύος+δεδομένων για σύνδεση φωτιστικών
- Εξοπλισμένη με εσωτερικούς ακροδέκτες καλωδίωσης, για διευκόλυνση της προσαρμογής των μηκών καλωδίων επί τόπου
- Δυνατότητα τοποθέτησης στον τοίχο
- Με βαθμό προστασίας IP66
Περισσότερες λεπτομέρειες
Οι λύσεις Martin P3 PowerPort είναι ιδανικές για ολοκληρωμένα συστήματα που περιέχουν φωτιστικά Martin Creative LED, για εταιρείες ενοικίασης που δημιουργούν στόλο φωτιστικών και υποστηρικτική υποδομή για μια ευρεία ποικιλία εφαρμογών, και για πελάτες εγκαταστάσεων που συμπληρώνουν την εγκατάστασή τους φωτιστικών με την απαιτούμενη υποστηρικτική υποδομή.
Προδιαγραφές
-
Physical
Length: 420.0 mm (16.5 in.)
Width: 86.0 mm (3.4 in.)
Height: 39.0 mm (1.5 in.)
Weight: 1.6 kg (3.6 lbs.)ConstructionColor: Clear Anodized Aluminium
Housing Material: Aluminium
Protection Rating: IP 66
NEMA Enclosure Rating: Type 4X
Impact Resistance: IK 08
Corrosion Resistance: ISO 12944-6: 2018; C5 High, Test regime ISO 9227, 1440h
Vibration resistance: 1.0g Sinusoidal (IEC 60068-2-6) and 0.7g RMS Random (IEC 60068-2-64)InstallationOrientation: Any
Mounting: Flanges for installation on flat surface
Location: indoor or permanent outdoorConnectionsPower Input: Toolless terminal block
Cable Gland: 1x M20*1.5 (power input, supporting cables 8-13 mm) incl. closing plug
Ethernet Input: Toolless splice connection
Cable Gland: 1x M12*1.5 (ethernet input, supporting cables 5-8 mm) incl. closing plug
DC Power output: Toolless terminal block
Network output: Toolless splice connection
Cable Gland: 1x M20*1.5 (DC power and network output, supporting cables 6.5-10.5 mm) incl. closing plug
Surge protection: 4 KVOutput PortsQuantity: 1
Power: 48 VDC / 5 A
Ethernet: 100Mbit (P3, sACN, Art-Net)ElectricalAC power: 100-277 V AC nominal, 50/60 Hz
Power supply unit: Auto-ranging electronic switch mode
Typical half-cycle RMS inrush current at 230 V, 50 Hz: 6.7 A
Typical earth-leakage current: 0.50 mA
Power Factor: 0.96 @ 100 V / 120 V , 0.95 @ 208 V / 230 V / 240 V / 277 V
Max current draw: 3.0 A @ 100 V / 120 V , 1.5 A @ 208 V / 230 V / 240 V , 1.2 A @ 277 V
Typical current draw: 2.8 A @ 100 V / 120 V , 1.3 A @ 208 V / 230 V / 240 V , 1.0 A @ 277 V *
Power Consumption
Maximum: 240 W
Typical: 240 W *
Idle: 3 W *
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
Typical: output at full capacity with all connected fixtures at full output white.
Idle: output at full capacity with all connected fixtures at zero output.ThermalCooling: Convection
Maximum Ambient Temperature (Ta max): 40° C (104° F)
Minimum Ambient Temperature (Ta min): -30° C (-22° F)
Maximum Surface Temperature, steady state, at 40° C ambient: 76° C (169° F)
Typical Heat Dissipation (calculated, +/- 10%): 62 BTU/hr. -
Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard inlay and outer packagingApprovals Global CB Certification/IECEE: IEC 61347-2-13 EU safety: EN 61347-2-13, EN 61347-1 EU EMC: EN IEC 55015, EN IEC 61547, EN IEC 61000-3-2, EN 61000-3-3 US safety: UL 8750 US EMC: FCC Part 15 Class B Canadian safety: CSA C22.2 No. 250.13 Canadian EMC: ICES-005 Class B Australia/NZ: RCM United Kingdom: UKCACompatible Fixtures
VDO Sceptron XB
Exterior Dot-1 Pro (via Exterior DC-Feeder)
Exterior Dot-4 Pro (via Exterior DC-Feeder)
Exterior Dot-9 Pro (via Exterior DC-Feeder)
Exterior Dot-HP ProIncluded Items1x Multi-Language Safety & Installation Manual
Closing plugs installed in all cable glandsRelated ItemsP3 PowerPort 2000: P/N MAR-90721200
P3 PowerPort 500 IP Rental: P/N MAR-90721201
P3 PowerPort 500 IP Install: P/N MAR-90721202
DCE DataSplitterBooster IP: P/N MAR-90721204AccessoriesPre-Assembled Hybrid DCE Cables
DC + Ethernet Cable DCE-DCE 1m: P/N MAR-91700100
DC + Ethernet Cable DCE-DCE 2.5m: P/N MAR-91700101
DC + Ethernet Cable DCE-DCE 5m: P/N MAR-91700102
DC + Ethernet Cable DCE-DCE 10m: P/N MAR-91700103
DC + Ethernet Cable DCE-DCE 25m: P/N MAR-91700104Bulk Hybrid DCE Cables
DC + Ethernet Cable 100m: P/N MAR-91700105
DC + Ethernet Cable LSZH 100m: P/N MAR-91700106Field-Installable DCE Connectors
Field-installable Connector DCE Male: P/N MAR-91700107
Field-installable Connector DCE Female: P/N MAR-91700108Closing Caps for DCE Connectors
Closing Cap Male DCE Connector: P/N MAR-91700109
Closing Cap Female DCE Connector: P/N MAR-91700110Hybrid DCE Adapters
DC + Ethernet Adapter DCE Male-Male: P/N MAR-91700111
DC + Ethernet Adapter DCE Female-Female: P/N MAR-91700112
DC + Ethernet Adapter EtherCON+Wires to DCE: P/N MAR-91700113
DC + Ethernet Adapter DCE to EtherCON: P/N MAR-91700114
DC + Ethernet Adapter Bare Wires to DCE: P/N MAR-91700115Ordering InformationDCE PSU 240 IP: P/N MAR-90721203
