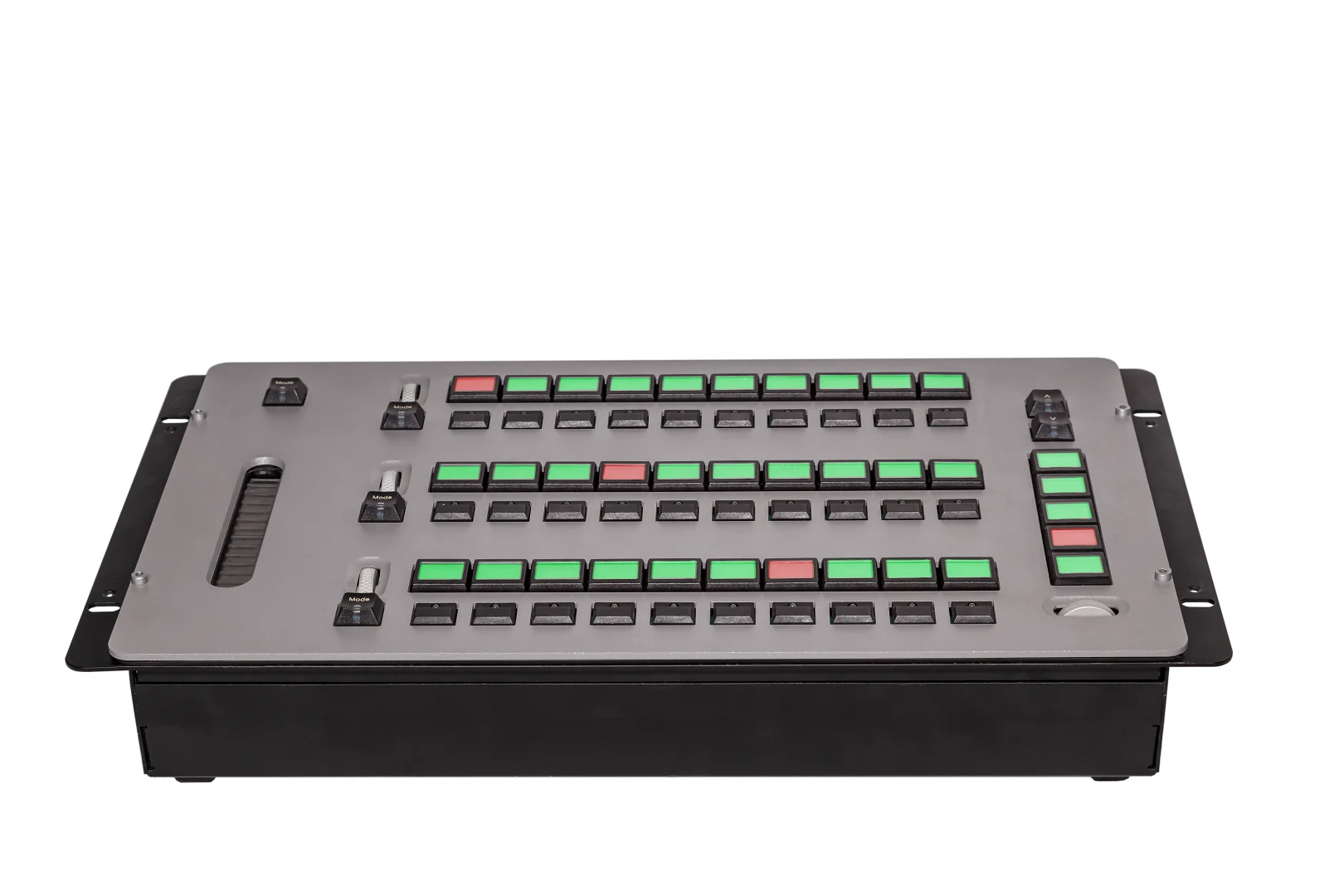

Martin M Series Button Module

Μεγαλύτερες εικόνες

The M-Series Button Module offers up to 30 customizable direct access buttons to satisfy the ever-increasing demand for more direct access on live shows. Each row of 10 buttons is individually assignable to cuelists, groups, fixtures or presets by the simple press of a mode button. Each row includes 10 LCD buttons, 10 flash buttons and one scroll wheel for direct access to other banks, pages or rows. The M-Series Button Module also works directly with the Maxedia media server as a playback device.

3 x rows of 10 LCD function buttons
5 x LCD navigation buttons with scroll wheel
Digital fader belt for intensity, speed and timing controls

Χαρακτηριστικά

3 x rows of 10 LCD function buttons
5 x LCD navigation buttons with scroll wheel
Digital fader belt for intensity, speed and timing controls
Mode buttons for assigning operating mode to each row
Playback button mode and fixture, group and preset selection modes available
Tabletop and 19” rackmount format

Περισσότερες λεπτομέρειες

Physical Length: 275 mm (10.9 in.) Width: 483 mm (19.1 in.) Height: 128 mm (5.1 in.) Weight: 4.9 kg (10.8 lbs.)

Control/User Interface 3 rows of 10 x LCD function buttons 5 x LCD navigation buttons with scroll wheel Digital fader belt for intensity, speed and timing controls Mode buttons for assigning operating mode to each row Playback button mode and fixture, group and preset selection modes available

Connections M-Series™ Module link USB: Neutrik locking RJ45 Ethercon sockets USB input: USB device socket USB devices: USB host socket Desk lamp: 2.5 mm DC bayonet AC power input: 3-pin IEC male socket AC power throughput: 3-pin IEC female socket

Electrical AC power: 100-240 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Main fuse: 2 AT (slow blow) Desk lamp output: 12 V AC power output: Unswitched, unfused, max. 6 A

Approvals EU safety: EN 60950 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US safety (pending): ANSI/UL 60950-1 Canadian safety (pending): CSA C22.2 No. 60950-1

Included Items 1.5 m power cable, 3-pin IEC: P/N 11501012 Ethercon patch cable: P/N 11840144 USB cable: P/N 11840066

Accessories M-Series™ Empty Frame in Flightcase: P/N 90732120 M-Series™ Empty Frame in Cardboard Box: P/N 90732130 M-Series™ Top Button Module: P/N 91613103 M-Series™ Base Module: P/N 91613102 M2GO™ USB DMX PCB: P/N 90703030

Ordering Information M-Series Button Module™: P/N 90732160

Λήψεις

Compliances

	Έκδοση	Μέγεθος	Ανέβηκε
M1 ts, M1 HD, M6, MaxModules - ETL Authorization to Mark έκδοση D, ενημέρωση: Μαϊ 2018	D	300 KB	Μαϊ 2018

Software

	Έκδοση	Γλώσσα	Μέγεθος	Ανέβηκε
Button Module firmware for release version 3.44.604 έκδοση 3.44.604, ενημέρωση: Μαϊ 2018	3.44.604		200 KB	Μαϊ 2018
Firmware Update Package έκδοση C, ενημέρωση: Οκτ 2020	C		400 MB	Οκτ 2020
M-Series Software έκδοση 3.70.885, ενημέρωση: Ιουν 2018	3.70.885			Ιουν 2018

Hints and Tips

	Έκδοση	Γλώσσα	Μέγεθος	Ανέβηκε
Decimal to ArtNet Universe Conversion Table έκδοση A, ενημέρωση: Οκτ 2020	A		80 KB	Οκτ 2020

Trainings

	Έκδοση	Γλώσσα	Μέγεθος	Ανέβηκε
M-Series 07: Network έκδοση A, ενημέρωση: Αυγ 2023	A			Αυγ 2023
M-Series 06: Cues and cuelists έκδοση A, ενημέρωση: Αυγ 2023	A			Αυγ 2023
M-Series 05: FX έκδοση A, ενημέρωση: Αυγ 2023	A			Αυγ 2023
M-Series 03: Fixtures and Groups έκδοση A, ενημέρωση: Αυγ 2023	A			Αυγ 2023
M-Series 02: Patch έκδοση A, ενημέρωση: Αυγ 2023	A			Αυγ 2023
M-Series 01: The Interface έκδοση A, ενημέρωση: Αυγ 2023	A			Αυγ 2023
