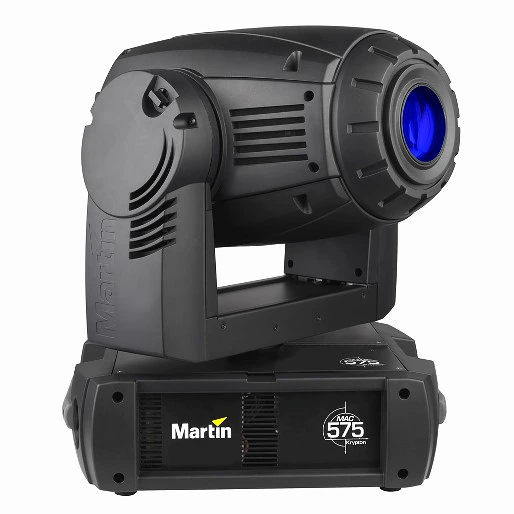

Το MAC 575 Krypton συνδυάζει εξαιρετικά αποδοτική οπτική για φωτεινότερη έξοδο με εξαιρετικές γκόμπος και χρώματα, μαζί με την αποδεδειγμένη στην αγορά, αρθρωτή κατασκευή της MAC. Είναι κατάλληλο για σκηνές, χώρους εκδηλώσεων ή οποιοδήποτε χώρο που απαιτεί αξιόπιστη, χαμηλής συντήρησης και σοβαρή απόδοση.
Μεγαλύτερες εικόνες
Χαρακτηριστικά
- Λάμπα εκκένωσης 575 W
- 2 x τροχοί χρωμάτων 8 θέσεων συν ανοιχτή
- Εναλλάξιμο περιστρεφόμενο πρίσμα 4 όψεων
- Μηχανοκίνητη ίριδα
- Φαινόμενο strobe 2 - 10 Hz, εφέ παλμού, άμεση ανοιχτή και blackout
- Μηχανοκίνητο zoom και εστίαση
- Μηχανικό dimming
- Εύρος Pan και tilt 540°/246°
- Αρθρωτό σχέδιο για εύκολη συντήρηση και εξυπηρέτηση
- Ρυθμιζόμενος έλεγχος ανεμιστήρα για ησυχότερη λειτουργία
- 6 περιστρεφόμενα gobo με δείκτη συν ανοιχτή
- 9 στατικά gobo συν ανοιχτή
Περισσότερες λεπτομέρειες
Physical
Length: 450 mm
Width: 365 mm
Height: 636 mm, head straight up
Weight: 37.8 kg
Dynamic Effects
Color wheel 1: 8 interchangeable dichroic filters + open, full and split colors, continuous rotation, random color
Color wheel 2: 8 interchangeable dichroic filters + open, full and split colors, continuous rotation, random color
Rotating gobo wheel: 6 interchangeable gobos + open, indexing, continuous gobo rotation & scrolling, shake
Static gobo wheel: 9 interchangeable gobos + open, indexing, continuous rotation, random gobo
Prism: Interchangeable 4-facet rotating prism
Iris: 0 - 100%, pulse effects
Mechanical dimmer: 0 - 100%
Shutter: Strobe effect 2 - 10 Hz, pulse effects, instant open and blackout
Focus: 2 m to infinity
Zoom: Motorized
Pan: 540°
Tilt: 246°
Control and Programming
DMX channels: 19/25
Setting and addressing: Control panel with LED display
16-bit control: Dimmer, color wheels 1 & 2, rotating gobo indexing, iris, focus, zoom, pan & tilt
Movement control options: Tracking and vector
Protocol: USITT DMX512/1990
Receiver: Opto-isolated RS-485
Firmware update: Serial upload via DMX link
Lamp
Type: 575 W short-arc discharge
Fitted as standard: GE CSR 575/S/DE/70
Color temperature: 7000 K
CRI (Color rendering index): >65
Average lifetime: 750 hours
Hot restrike: No
Socket: Double-ended SFc 10-4 with key
Ballast: Magnetic
Optics
Beam angle: 16° - 31°, cut-off angles
Construction
Color(s): Black or white
Housing: UV-resistant fiber-reinforced composite
Reflector: Glass, cold light
Protection rating: IP20
Gobos
Outside diameter: 27.9 mm +0/- 0.3 mm
Maximum image diameter: 23 mm
Maximum thickness: 1.1 mm in static slots, 4 mm in rotating slots
Recommended glass: High-temperature Borofloat or better with dichroic or enhanced aluminum coating
Recommended metal: 0.5 mm aluminum
Installation
Mounting points: 2 pairs of 1/4-turn locks
Orientation: Any
Minimum distance to illuminated surfaces: 1.2 m
Minimum distance to combustible materials: 0.5 m
Connections
AC power input: 3 m integral cable without power plug
DMX data in/out: 3-pin and 5-pin locking XLR
Electrical
AC power: 200-240 V nominal, 50/60 Hz
User-reconfigurable voltage and frequency settings:
Main fuse: 10 AT (slow blow)
Typical Power and Current
200 V, 50 Hz: 788 W, 4.1 A, PF 0.972
200 V, 60 Hz: 778 W, 4.1 A, PF 0.963
208 V, 60 Hz: 797 W, 4.0 A, PF 0.960
230 V, 50 Hz: 817 W, 3.7 A, PF 0.981
230 V, 60 Hz: 804 W, 3.9 A, PF 0.907
240 V, 50 Hz: 813 W, 3.5 A, PF 0.976
Measurements made at nominal voltage. Allow for a deviation of +/- 10%.:
Thermal
Cooling: Filtered forced air (temperature-regulated)
Maximum ambient temperature (Ta max.): 40° C
Maximum surface temperature, steady state, at 40° C ambient: 160° C (320° F)
Total heat dissipation (calculated, +/- 10% at 230 V, 50 Hz): 2800 BTU/hr.
Approvals
EU safety: EN 60598-1, EN 60598-2-17
EU EMC: EN 55 015, EN 55 103-1, EN 61 547
US safety: ANSI/UL 1573
Canadian safety: CSA C22.2 No. 166
Included Items
GE CSR 575/S/DE/70 lamp (installed): 97010230
Two Omega clamp attachment brackets with 1/4-turn fasteners: 91602001
User manual: 35000206
Accessories
Omega bracket: 91602001
T-shaped omega bracket with quarter-turn fasteners: 91602008
G-clamp: 91602003
Half-coupler clamp: 91602005
Quick trigger clamp: 91602007
Super Truss 20.5" mounting plate with half-couplers: 91602014
Swing-wing truss mounting plate with half-couplers: 91602010
Safety cable, safe working load 50 kg: 91604003
Double flightcase, MAC 550, MAC 575, MAC 700: 91510020
Related Items
Martin USB Duo™ DMX Interface Box: 90703010
Spare Parts
GE CSR 575/S/DE/70 lamp: 97010230
Air filter (head, side): 20800170
10 AT main fuse: 05020025
Ordering Information
MAC 575 Krypton Low Noise, black, in cardboard box: 90216100
MAC 575 Krypton Low Noise, black, double flightcase: 90216001
MAC 575 Krypton Low Noise, white, in cardboard box: 90216030
