Exterior Linear CTC Graze
Arrêté

Outdoor rated Color Temp Controlled graze lighting

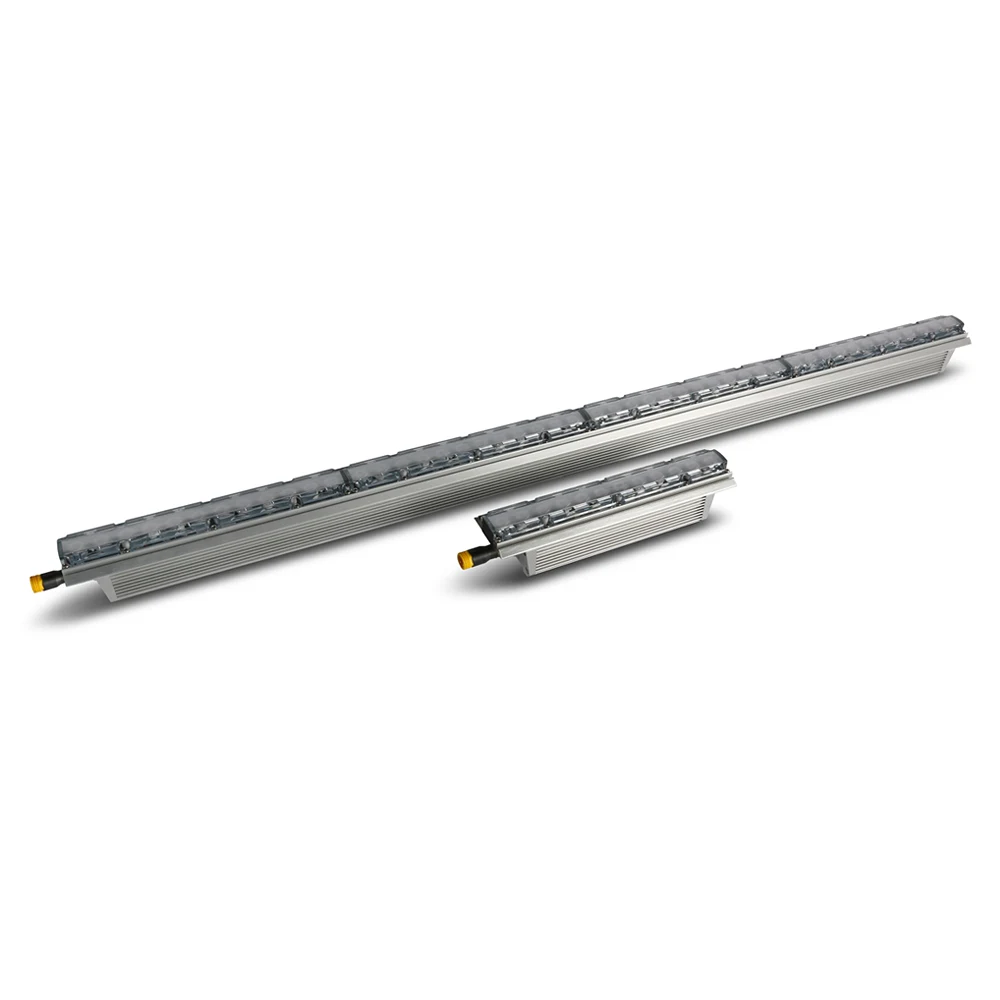

Exterior Linear CTC Graze

Grandes images

Quantités limitées disponibles - veuillez contacter votre revendeur pour plus d'informations

Les Exterior™ Linear constituent une série de projecteurs LED à changement de couleur intégrés dans un boîtier robuste homologué pour l'extérieur. Les projecteurs Exterior Linear offrent un flux lumineux élevé et sont disponibles en versions éclairage de corniche (cove) et éclairage rasant (graze).

Les Exterior™ Linear 1220 Graze CTC et Exterior™ Linear 320 Graze CTC sont conçus pour illuminer les murs ou tout type de structure linéaire. Ils offrent un contrôle précis de la température de couleur de 2700K à 6500K ainsi qu'une distribution lumineuse uniforme selon trois angles de faisceau différents, idéale pour mettre en valeur les surfaces texturées.

Les projecteurs Exterior Linear sont pilotables en DMX, s'installent facilement grâce à leur alimentation universelle intégrée et se raccordent en guirlande (daisy chain) à l'aide d'un connecteur combiné alimentation et données.

En savoir plus sur la vérification et la fiabilité de nos produits

Projecteur LED linéaire avec option de faisceau très étroit
Projecteur robuste homologué pour l'extérieur, disponible en deux longueurs
Installation facile grâce à l'alimentation intégrée

Infrastructure facile

Le connecteur hybride permet une connexion facile et sécurisée en bout à bout ou avec un câble d'extension. L'alimentation intégrée permet des chaînes de projecteurs longues jusqu'à 100 pi en 230 V
Installation flexible

Le support de montage articulé permet une installation flexible
Contrôle sophistiqué

L'outil magnétique intelligent permet d'accéder aux informations de statut locales. L'Exterior Linear intègre également la gestion des appareils à distance (RDM) pour les paramètres et diagnostics à distance.
Contrôle de la température de couleur

Les LED froides, neutres et chaudes permettent un contrôle précis de la température de couleur dans la plage de 2700 K à 6500 K

featured content

Infrastructure facile

Le connecteur hybride permet une connexion facile et sécurisée en bout à bout ou avec un câble d'extension. L'alimentation intégrée permet des chaînes de projecteurs longues jusqu'à 100 pi en 230 V

featured content

Installation flexible

Le support de montage articulé permet une installation flexible

featured content

Contrôle sophistiqué

L'outil magnétique intelligent permet d'accéder aux informations de statut locales. L'Exterior Linear intègre également la gestion des appareils à distance (RDM) pour les paramètres et diagnostics à distance.

featured content

Contrôle de la température de couleur

Les LED froides, neutres et chaudes permettent un contrôle précis de la température de couleur dans la plage de 2700 K à 6500 K

Vidéos

Caractéristiques

Trois options d'angle de faisceau – dont une étroite pour des effets de rasant impressionnants.
Consommation d'énergie très faible (max 20 W/ft).
Aucune boîte de commande supplémentaire requise – se connecte directement à la tension secteur et à la DMX.
Alimentation et commande internes (DMX, RDM et outil magnétique).
Boîtier IP66 extrêmement robuste.
Contrôle d'intensité 0–100 %.

Caractéristiques techniques

Physical 320 series (1 ft.) fixtures:
Length: 305 mm (12.0 in.)
Width: 72 mm (2.8 in.)
Height: 99 mm (3.9 in.) including bracket
Weight: 1.5 kg (3.4 lbs.)
1220 series (4 ft.) fixtures:
Length: 1219 mm (48.0 in.)
Width: 72 mm (2.8 in.)
Height: 99 mm (3.9 in.) including bracket
Weight: 6.0 kg (13.3 lbs.)

Dynamic Effects Intensity: 0 - 100% Color temperature control: 2700 K - 6500 K

Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX channels: 2 - 16 depending on model and mode DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20

Optics Light source: 3 W Cree XP-E2 LEDs Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle: 120° Beam angle variants:
Narrow: 12°
Medium: 17°
Wide: 70°
Asymmetric: 70° x 12.5°
Binning: Tight color and flux binning *Figure obtained under test conditions

Photometric Data Exterior Linear 320 Graze (Medium):
Total luminous output: 1100 lumens
Warm white output: 270 lumens
Cold white output: 440 lumens
Exterior Linear 1220 Graze (Medium):
Total luminous output: 4400 lumens
Warm white output: 1080 lumens
Cold white output: 1760 lumens

* All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Construction Housing: Aluminum Front: Clear polycarbonate Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
0,7g RMS Random (IEC 60068-2-64) RoHS compliant

Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)

Connections Power/data in/thru: 8-pin custom connectors
Electrical AC power: 100 -277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.) Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.) Typical half-cycle RMS inrush current: 0.3 A, 1220 models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA
Consult local regulations to determine maximum fixture runs

Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 55 lm/W LWR*: 733 lm/kg (324 lm/lb)
^*LWR = Lumen-to-Weight Ratio

Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS

Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)

Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:
Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
End Termination Cap for power + data link: P/N 91611766
Optical:
Exterior Linear 300 Series Glare Shield, set of 4: P/N 91611752
Exterior Linear 1200 Series Glare Shield, set of 4: P/N 91611753

Ordering Information Exterior Linear 320 CTC Graze:
Exterior Linear 320 CTC Graze, Narrow: P/N 90356988
Exterior Linear 320 CTC Graze, Medium: P/N 90356975
Exterior Linear 320 CTC Graze, Wide: P/N 90356974
Exterior Linear 320 CTC Graze, Asymmetric: P/N 90356973
Exterior Linear 1220 CTC Graze:
Exterior Linear 1220 CTC Graze, Narrow: P/N 90356989
Exterior Linear 1220 CTC Graze, Medium: P/N 90356985
Exterior Linear 1220 CTC Graze, Wide: P/N 90356984
Exterior Linear 1220 CTC Graze, Asymmetric: P/N 90356983

Téléchargements

Specifications

	Version	Langue	Taille	Téléchargé
Exterior Linear System Diagrams version C, mis à jour : août 2022	C		240 ko	août 2022
Exterior Linear CTC Specification Sheet version B, mis à jour : fév. 2019	B		503 ko	fév. 2019
Exterior Linear Cables version A, mis à jour : mai 2018	A		899 ko	mai 2018

Manuals

	Version	Langue	Taille	Téléchargé
Exterior Linear Series - User Manual version G, mis à jour : déc. 2021	G		2,57 Mo	déc. 2021

Photometrics

	Version	Langue	Taille	Téléchargé
Exterior Linear CTC Graze - Photometric Files version A, mis à jour : mars 2024	A		443 ko	mars 2024

Illustrations

	Taille	Téléchargé
Exterior Linear 300 RGBW 320 CTC–2D dimensions (PDF) mis à jour : oct. 2020	177 ko	oct. 2020
Exterior Linear 1200 RGBW 1220 CTC–2D dimensions (PDF) mis à jour : oct. 2020	306 ko	oct. 2020
Exterior Linear 300 RGBW 320 CTC–2D dimensions (DWG) mis à jour : oct. 2020	1,32 Mo	oct. 2020
Exterior Linear 1200 RGBW 1220 CTC–2D dimensions (DWG) mis à jour : oct. 2020	2,51 Mo	oct. 2020

Symbols

	Version	Langue	Taille	Téléchargé
AutoCAD 3D Symbols version 2.9, mis à jour : août 2026	2.9		24,6 Mo	août 2026
AutoCAD 2D Symbols version 2.9, mis à jour : août 2026	2.9		5,2 Mo	août 2026
Vectorworks Symbols version 4.7, mis à jour : août 2026	4.7		286 Mo	août 2026

Compliances

	Version	Langue	Taille	Téléchargé
Exterior Linear Series - Product Verification and Reliability Report version B, mis à jour : oct. 2020	B		484 ko	oct. 2020
Exterior Linear Graze Series and Cove Series - ETL Listing Verification version B, mis à jour : oct. 2020	B		476 ko	oct. 2020
Exterior Linear Graze and Cove Series - Déclaration de Conformité Européenne version C, mis à jour : oct. 2020	C		649 ko	oct. 2020
Exterior Linear Graze and Cove Series - EU Declaration of Conformity version C, mis à jour : oct. 2020	C		556 ko	oct. 2020

Service Notes

	Version	Langue	Taille	Téléchargé
Exterior products - Performing a vacuum test - Tech note version H, mis à jour : oct. 2020	H		1020 ko	oct. 2020

Firmware

	Version	Taille	Téléchargé
Ext. Linear 1220 Graze CTC - Firmware version 1.3.0, mis à jour : juil. 2026	1.3.0		juil. 2026
Ext. Linear 320 Graze CTC - Firmware version 1.3.0, mis à jour : juil. 2026	1.3.0		juil. 2026
