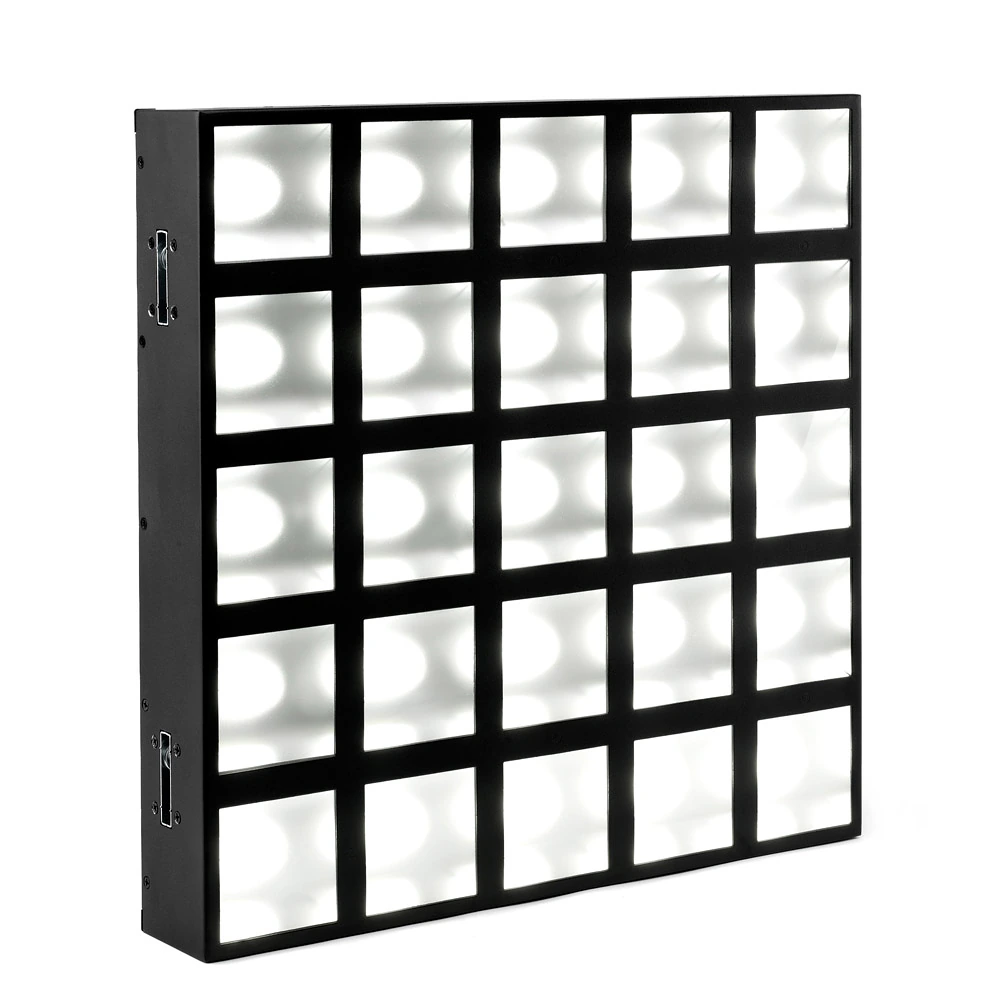

Ce panneau stroboscopique/anti-éblouissement blanc est une matrice LED 5 x 5 avec des LED individuellement commandables. Commandable via plusieurs options DMX ou activable par le son, il inclut des macros d'effets préprogrammés, de lettres et de chiffres pour des graphiques et des messages faciles à produire. Les panneaux se connectent via un mécanisme de verrouillage horizontal et vertical intégré.
Grandes images
Vidéos
Caractéristiques
- Strobe/projecteur LED blanc
- Panneau matrice 5 x 5
- LEDs individuellement contrôlables
- Macros préprogrammées (effets, lettres, chiffres, etc.)
- Chaînable - verrouillage horizontal et vertical intégré
- Activation DMX ou sonore
- Multiples options de contrôle DMX
- XLR 3 & 5 broches
plus de détails
Dimensions physiquesLongueur : 500 mm (19,7 po)Largeur : 101 mm (4,0 po)Hauteur : 500 mm (19,7 po)Poids : 9,5 kg (20,9 lb)
Effets dynamiquesEffet stroboscopique : Électronique, avec impulsions régulières et aléatoires, effets de salve et stroboscopiquesEffets préprogrammés : Macros d'affichage d'effet, de lettre et de chiffreGradation électronique : 0 - 100 % continu, pixels graduables individuellementOrientation des effets : Standard ou inversée 180°
Commande et programmationOptions de commande : DMX, autonomeCanaux DMX : 4/25/29Options de déclenchement autonome : Déclenchement musical, déclenchement automatiqueSéquences autonomes : 8 spectacles préprogrammés ou spectacle aléatoireMémoire autonome : 20 scènesConfiguration et adressage : Panneau de commande avec affichage LEDConformité DMX : USITT DMX512/1990
OptiqueSource lumineuse : 25 x 5 W LED blanc froid CreeTempérature de couleur : 6 000 - 6 500 KDurée de vie minimale de la LED : 50 000 heures (>70 % rendement lumineux)**Résultat obtenu dans les conditions de test du fabricant
ConstructionCouleur : NoirBoîtier : AcierIndice de protection : IP20
InstallationEmplacement : Utilisation intérieure uniquement, doit être fixé à une surface ou une structurePoints de montage : Supports de suspension intégrés (amovibles), verrous de montage côte à côteOrientation : Quelconque
ConnexionsEntrée/sortie alimentation CA : PowerCon NeutrikEntrée/sortie données DMX : XLR 3 broches et 5 broches verrouillable
ÉlectriqueAlimentation CA : 100-240 V nominal, 50/60 HzConsommation électrique totale typique : 148 WLes chiffres de consommation électrique sont typiques, non maximaux. Prévoir une variation de +/- 10 %.
Puissance et courant typiques110 V, 60 Hz : 2,0 A, 148 W230 V, 50 Hz : 1,2 A, 146 WMesures effectuées à tension nominale avec toutes les LED à pleine intensité. Prévoir un écart de +/- 10 %.
ThermiqueRefroidissement : Air forcé (régulé en température, faible bruit)Température ambiante maximale (Ta max.) : 40° C (104° F)Température ambiante minimale (Ta min.) : 0° C (32° F)Dissipation thermique totale (calculée, +/- 10 %) : 510 BTU/h
ApprobationsSécurité UE : EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493CEM UE : EN 55015, EN 55103-1, EN 55103-2, EN 61000-3-2, EN 61000-3-3, EN 61547CEM US : 47 CFR Part 15 Class ACEM Canada : ICES-003 Class AAustralie/NZ : C-TICK N4241
Éléments inclusCâble d'alimentation 1,5 mSupports de montage incl. vis
AccessoiresCâbles, 16 A, pour connexion en chaîne d'alimentationCâble d'entrée d'alimentation, 14 AWG, UL, SJT, 1,5 mm2, H05VV-F, avec connecteur d'entrée PowerCon, 3 m (9,8 ft) : P/N 11541508Câble relais d'alimentation, 14 AWG, UL, SJT, 1,5 mm2, H05VV-F, avec connecteurs PowerCon, 1,4 m (4,6 ft) : P/N 11541509Câble relais d'alimentation, 14 AWG, UL, SJT, 1,5 mm2, H05VV-F, avec connecteurs PowerCon, 2,25 m (7,4 ft) : P/N 11541510Câble relais d'alimentation, 14 AWG, UL, SJT, 1,5 mm2, H05VV-F, avec connecteurs PowerCon, 3,25 m (10,7 ft) : P/N 11541511Connecteurs d'alimentationConnecteur d'entrée d'alimentation PowerCon Neutrik NAC3FCA, montage câble, bleu : P/N 05342804Connecteur de sortie d'alimentation PowerCon Neutrik NAC3FCB, montage câble, gris clair : P/N 05342805
Articles connexesRUSH™ Software Uploader 1 : P/N 91611399
Informations de commandeRUSH Strobe 1 5x5™ en boîte en carton : P/N 90480020
