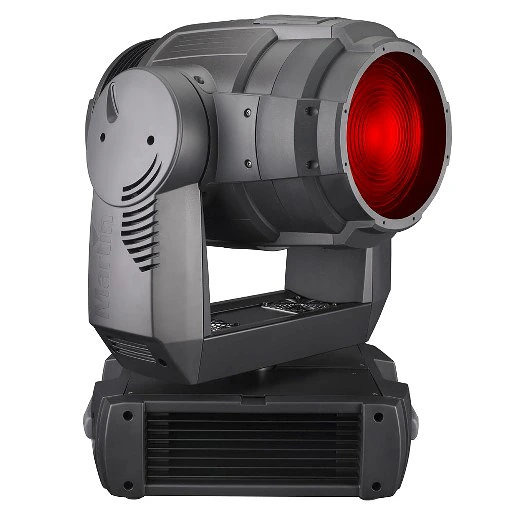

O MAC TW1 é um potente e silencioso refletor de lavagem de tungsténio com um feixe limpo, uniforme e de bordas suaves, zoom motorizado, mistura de cores CMY excecional e rica, e pode ser operado a partir do regulador integrado ou de um regulador externo.
Imagens maiores
Características
- Saída total até 14200 lúmenes
- Sistema de mistura de cores CMY
- Efeitos de estrobo rápido (até 10 Hz)
- Zoom motorizado
- Fresnel (incluído), narrow e multi array
- Regulação eletrónica interna e externa mais regulação mecânica
- Regulador 80 V para tensão de funcionamento universal
- Arrefecimento com patente de muito baixo ruído
- Vários acessórios frontais para aplicações de teatro, televisão e cinema
Mais detalhes
Físico Comprimento: 454 mm Largura: 362 mm Altura: 709 mm, cabeça direita Peso: 26,8 kg, modelo com regulador IGBT Peso: 27,4 kg, modelo com regulador 80 V
Efeitos Dinâmicos Mistura de cores: CMY, variável independentemente 0 - 100% Regulação electrónica: Opções de regulador IGBT multi-tensão e 80 V interno, regulação externa «plug and play» Regulador mecânico: 0 - 100% Obturador: Efeito estroboscópico até 10 Hz, estroboscópico aleatório Zoom: Estreito 14,5° - 27°, Padrão 20° - 41°, Muito largo 97° - 105°, ângulos de pico 1/10, lâmpada 80 V Pan: 540° Tilt: 242°
Controlo e Programação Canais DMX: 14/20 Configuração e endereçamento: Painel de controlo com ecrã Controlo 16-bit: CMY, regulador mecânico, regulador electrónico, zoom, pan & tilt Opções de controlo de movimento: Rastreamento e vector Opções de curva de regulação: Várias disponíveis Protocolo: USITT DMX512-A Receptor: RS-485 com isolamento óptico Atualização de firmware: Carregamento série via ligação DMX
Lâmpada Tipo: Halogénia de tungsténio 1200 W Lâmpadas aprovadas: Philips 1200/115, 1200/230 ou 1200/240 FastFit, OSRAM Lok-It 1200W 80V/32/P50 Soquete: PGJX-50 A tensão da lâmpada deve corresponder à tensão de saída do regulador interno ou externo:
Opções de Sistema de Regulação Regulador IGBT multi-tensão interno: 0 - 100%, resolução de regulação 8 ou 16-bit, controlado via DMX Regulador 80 V interno: 0 - 100%, resolução de regulação 8 ou 16-bit, controlado via DMX Entrada de regulador externo: Controlo de potência de lâmpada inteligente
Construção Cor(es): Preto Carcaça: Liga de magnésio, compósito reforçado com fibra resistente a UV Reflector: Vidro, luz fria Classificação de proteção: IP20
Instalação Orientação: Qualquer Pontos de fixação: 2 pares de fechos de 1/4 volta
Ligações Entrada de alimentação AC: Cabo integral 3 m sem ficha de alimentação Entrada/saída de dados DMX: XLR com fecho de 3 e 5 pinos Regulador externo: Neutrik PowerCon
Elétrico Alimentação AC: 100-120/200-240 V nominal, 50/60 Hz Fonte de alimentação: Comutação eletrónica automática Fusível principal: 20 AT (fusão lenta)
Potência e Corrente Típicas 115 V, 60 Hz: 1226 W, 10,7 A, FP 0,998 230 V, 50 Hz: 1220 W, 5,3 A, FP 0,995 240 V, 50 Hz: 1233 W, 5,2 A, FP 0,996 230 V, 50 Hz com regulador 80 V interno: 1219 W, 5,5 A, FP 0,970 230 V, 50 Hz com regulador externo, valores apenas para o equipamento: 93 W, 1,0 A, FP 0,420 Medições efetuadas à tensão nominal. Permitir desvio de +/- 10%.:
Térmico Arrefecimento da lâmpada: Sistema de ar forçado canalizado patentado de baixo ruído Arrefecimento: Ar forçado com filtro (temperatura regulada, baixo ruído) Temperatura ambiente máxima (Ta máx.): 40° C Temperatura ambiente mínima (Ta mín.): 0° C Temperatura de superfície máxima, regime permanente, a 40° C ambiente: 200° C (392° F) Dissipação térmica total (calculada, +/- 10% a 110 V, 60 Hz / 230 V, 50 Hz): 4180 / 4160 BTU/hr.
Acústico Nível de potência sonora: 31 dBA (regime permanente, lâmpada acesa, efeitos estáticos, Ta=20° C, condições de teste ISO 3743-2:1994)
Aprovações Segurança UE: EN 60598-2-17, EN 61347-1 CEM UE: EN 55 015, EN 55 103-1, EN 55103-2 Segurança EUA: ANSI/UL 1573 Segurança Canadiana: CAN/CSA E60598-1, CAN/CSA E598-2-17
Itens Inclusos Dois suportes de fixação com braçadeira Omega e fechos de 1/4 volta: 91602001 Quatro fusíveis principais 20 AT (instalados): 05020051
