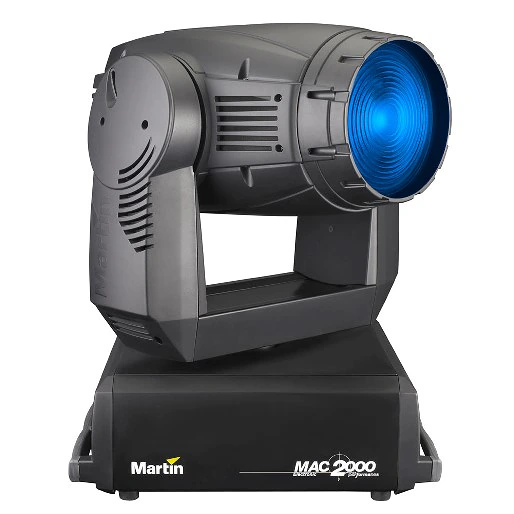

O MAC 2000 Wash é a luz de lavagem preferida da indústria. É excepcionalmente potente com um feixe limpo, uniforme e com bordas suaves, zoom motorizado e mistura de cores CMY rica complementada com duas rodas de cores.
Imagens maiores
Características
- Lâmpada de arco curto de 1200 W
- Sistema de mistura de cores CMY
- 2 x rodas de cores de 4 posições mais abertura
- CTC variável
- Efeito de estrobo até 10 Hz, efeitos de pulso, abertura instantânea e blackout
- Zoom motorizado
- Opções de lente: PC, Fresnel e super-angular (todas incluídas) e micro-Fresnel
- Regulação mecânica
- Ângulo de feixe de 12,5-95°
- Amplitude de panorâmica e inclinação de 540°/267°
- Design modular para manutenção e assistência fácil
- Reator electrónico com reinício de lâmpada a quente e luz sem cintilação
- Controlo variável de ventilador para operação mais silenciosa
Mais detalhes
Físico Comprimento: 408 mm Largura: 490 mm Altura: 750 mm, cabeça para cima Peso: 34 kg
Efeitos Dinâmicos Mistura de cores: CMY, variável independentemente 0 - 100% Correcção de cor: 0 - 178 mireds, continuamente variável Roda de cores: 2 rodas, cada uma com 4 filtros intercambiáveis + posição aberta Regulador mecânico: 0 - 100% Obturador: Efeito estroboscópico até 10 Hz, efeitos de pulso, abertura instantânea e bloqueio Zoom: Motorizado Modo hiper: Feixe estreito com difusor removido Panorâmica: 540° Inclinação: 267°
Controlo e Programação Canais DMX: 19/21 Definição e endereçamento: Painel de controlo com ecrã LED Controlo de 16 bits: Panorâmica e inclinação Opções de controlo de movimento: Rastreamento e vector Protocolo: USITT DMX512/1990 Receptor: RS-485 optoisolado Actualização de firmware: Carregamento em série via ligação DMX
Lâmpada Tipo: Descarga de arco curto de 1200 W Fornecida como padrão: Philips MSR 1200 SA/DE Gold Temperatura de cor: 6000 K IRC (Índice de restituição de cor): >85 Durabilidade média: 750 horas Reinício a quente: Sim Casquilho: SFc 10-4 de dupla extremidade com chave Reator: Eletrónico Lâmpada(s) alternativa(s) aprovada(s): Osram HTI 1200 D7/60 SharXS
Óptica Ângulo de feixe: Lente PC 12,5° - 37°, lente Fresnel 13° - 40°, lente super grande angular multi-matriz 80° - 95°, ângulos de pico de 1/10, com abertura de 50 mm (2,0 pol.)
Construção Cor(es): Preto Carcaça: Compósito reforçado com fibra resistente a UV Reflector: Vidro, luz fria Grau de protecção: IP20
Instalação Pontos de montagem: 4 pares de fechos de 1/4 volta, orientação de 45° possível Orientação: Qualquer uma
Ligações Entrada de alimentação AC: Cabo integral de 3 m sem ficha de alimentação Entrada/saída de dados DMX: XLR de bloqueio de 3 pinos e 5 pinos
Elétrica Alimentação AC: 100-120/208-240 V nominal, 50/60 Hz Unidade de fonte de alimentação: Fonte de alimentação eletrónica de comutação com gama automática Fusível principal: 15 AT (x 2, para utilização com alimentação 208-240 V) Fusível principal: 20 AT (x 2, para utilização com alimentação 100-120 V)
Potência e Corrente Típicas 100 V, 60 Hz: 1580 W, 19,8 A, PF 0,815 120 V, 60 Hz: 1520 W, 17,7 A 208 V, 60 Hz: 1450 W, 10,2 A 220 V, 50 Hz: 1445 W, 9,1 A, PF 0,699 230 V, 60 Hz: 1460 W, 9,4 A 250 V, 50 Hz: 1450 W, 8,8 A Medições efectuadas com tensão nominal. Permitir um desvio de +/- 10%.:
Térmica Arrefecimento: Ar forçado filtrado (com temperatura regulada) Temperatura ambiente máxima (Ta máx.): 40° C Temperatura máxima da superfície, regime permanente, Ta=40° C: 140° C Dissipação de calor total (calculada, +/- 10% a 110 V, 60 Hz / 230 V, 50 Hz): 5120 BTU/hr.
Aprovações Segurança UE: EN 60598-2-17 CEM UE: EN 55 015, EN 55 103-1, EN 61 547 Segurança EUA: UL 1573 Segurança canadiana: CAN/CSA E60598-1, CAN/CSA E598-2-17
Artigos Inclusos Lâmpada Philips MSR 1200 SA/DE Gold (instalada): 97010310 Módulo frontal com lente Fresnel (instalado): 55203003 Módulo frontal com lente PC: 55203006 Módulo frontal com lente super grande angular: 55203012 Anel de diafragma de 30 mm: 23807480
