Martin RUSH BATTEN 1 HEX

Imagens maiores

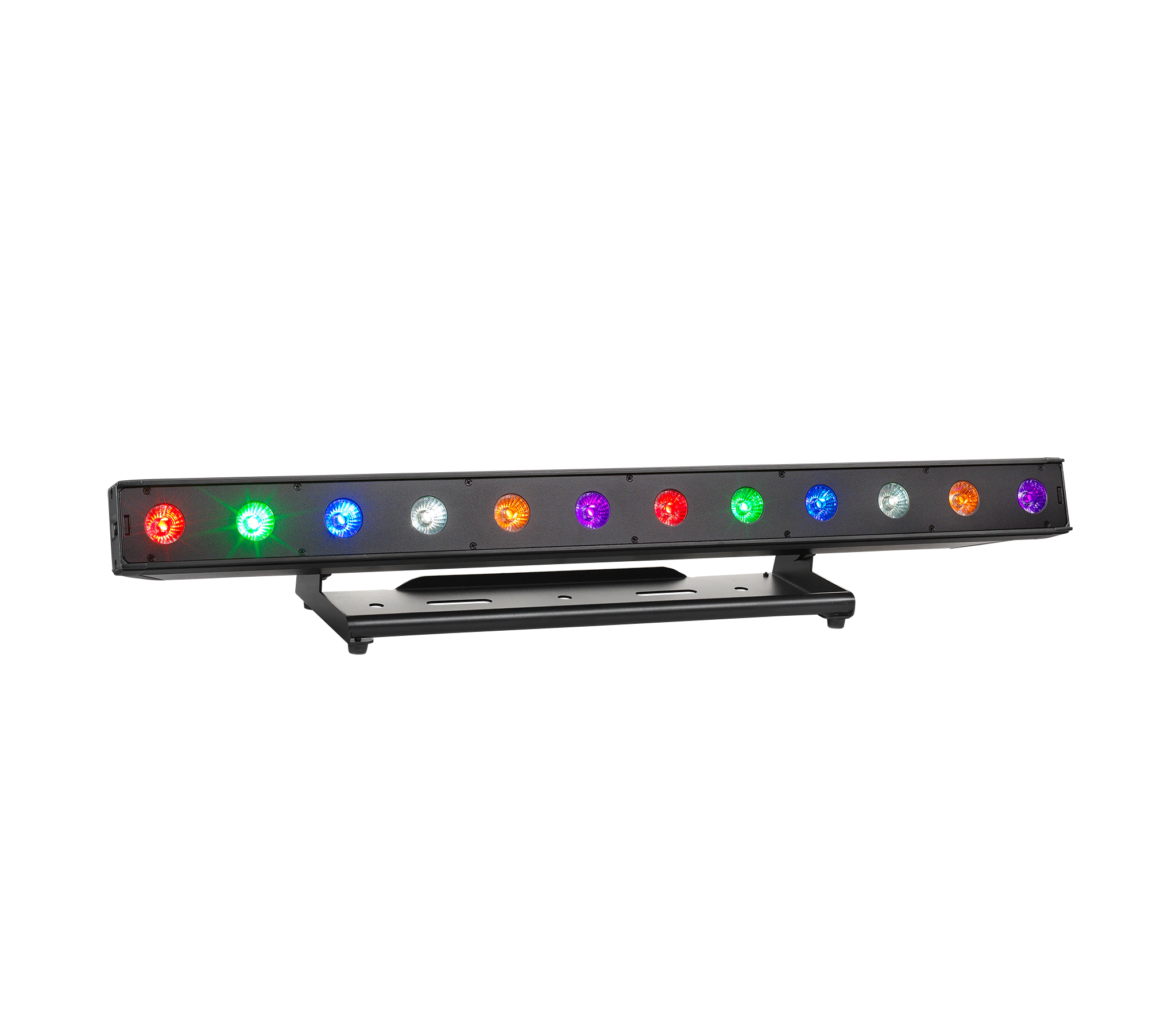

O RUSH BATTEN 1 HEX é um projetor de batten ultra-brilhante com 12 células, combinando cor + lavagem UV com controlo de pixel completo. Equipado com 12 watt LEDs RGBAW+UV 6-em-1, o RUSH BATTEN 1 HEX fornece luz intensa para aplicações de cor, branco ou luz negra. Com mapeamento de pixel disponível dos LEDs individuais e efeitos de escurecimento eletrónico, estrobo e pulsação controláveis, os designers podem conseguir uma variedade de efeitos impressionantes. Um difusor/lente removível aumenta o ângulo de feixe de 25° para 32°, e suportes estão disponíveis para montagem no chão ou em estrutura. A fonte LED e a construção robusta e leve tornam-na ideal para espetáculos ao vivo, eventos de TV, palco, concertos e discotecas.

Batten brilhante com 12 LEDs RGBAW+UV individualmente controláveis
Efeitos de escurecimento eletrónico, estrobo e pulsação
Ângulos de feixe de 25° e 32° disponíveis

Características

Batten com 12 células com LEDs 6-em-1 RGBAW+UV
Controlo total de píxel de LEDs individuais
Difusor/lente removível que aumenta o ângulo de feixe de 25° para 32°
Regulação electrónica e Estroboscópio
Suportes disponíveis para montagem em piso ou estrutura
Construção leve (8 kg / 15 lbs.)

Especificações

Physical Length: 900 mm (35.4 in.) Width: 100 mm (3.9 in.) Height: 200 mm (7.9 in.) Weight: 6.8 kg (15 lbs.)

Dynamic Effects Dimming: 0 – 100%, coarse & fine control Shutter: Strobe & pulse effects, instant open and blackout Color Effect: RGBAWUV (6-in-1) color mixing

Control and Programming Control systems: USITT DMX512/1990 with RDM DMX channels: 13, 80 RDM compliance: ANSI/ESTA E.120 Interface: Control panel with backlit LCD display

Optics Beam angle: 25° (without diffuser), 33° (with diffuser) Field angle: 44° (without diffuser), 63° (with diffuser)

Construction Housing: Extruded aluminium, thermoplastic end caps Color: Black Protection rating: IP20

Installation Mounting points: Adjustable bracket, surface or truss mount Location: Indoor location only Orientation: Any Minimum distance to combustible materials: 0.1 m (4 in.) Minimum distance to illuminated surfaces: 0.5 m (20 in.)

Connections AC power input/output: Neutrik PowerCon DMX and RDM data in/out: 3-pin and 5-pin locking XLR
Electrical AC power: 100-240 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch mode Fuse: T 250 V 1.0 A Typical half-cycle RMS inrush current: 9.7 A Recommended Miniature Circuit Breaker when power linking: Type D* Maximum total power consumption: 148 W *Per IEC 60898/UL489/CSA C22.2 No. 5

Typical Power and Current 100 V, 60 Hz: 148 W, 1.6 A, PF 0.978 120 V, 60 Hz: 148 W, 1.3 A, PF 0.972 230 V, 50 Hz: 148 W, 0.78 A, PF 0.821 Measurements made at nominal voltage. Figures are typical, not maximum, allow for a deviation of +/- 10%.

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 40° C (104° F) Minimum ambient temperature (Ta min.): 0° C (32° F)

Approvals EU safety: EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032, EN 55103-2, EN 61000-3-2, EN 61000-3-3, EN 61547 US safety: UL 1573 US EMC: 47 CFR 15 Class A Canadian safety: CSA C22.2 No. 166 Canadian EMC: ICES-003 Class A Australia/NZ: RCM

Included Items Power cable, 1.5 m without mains plug

Related Items Martin™ RDM 5.5 Splitter: P/N 90758150 Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader): Free download from www.martin.com

Accessories Power connectors:
Power Connector PowerCON Male: P/N 91611795
Power Connector PowerCON Female: P/N 91611794
Cables, 16 A, for connection to power in chains:
Power relay cable 3 x 2.5 mm2, H07RN-F POWCON-POWCON 1.2 m (3.9 ft.): P/N 91611798
Power relay cable 3 x 14 AWG, SJOOW POWCON-POWCON 1.2m (3.9 ft.): P/N 91610175
Power relay cable 3 x 2.5 mm2, H07RN-F POWCON-POWCON 2.5m (8.2 ft.): P/N 91611799
Power relay cable 3 x 14 AWG,SJOOW POWCON-POWCON 2.5m (8.2 ft.): P/N 91610176
Cables, 16 A, for power input:
Power input cable 3 x 2.5 mm2, H07RN-F OPEN-POWCON 1.5 m (4.9 ft.): P/N 91611800
Power input cable 3 x 14 AWG, SJOOW OPEN-POWCON 1.5 m (4.9 ft.): P/N 91610177
Power input cable 3 x 2.5 mm2, H07RN-F OPEN-POWCON 5.0 m (16.4 ft.): P/N 91611801
Power input cable 3 x 14 AWG, SJOOW OPEN-POWCON 5.0 m (16.4 ft.): P/N 91610178
(H07RN-F are European approved cables, SJOOW are US approved cables)
Installation hardware:
Half-coupler clamp: P/N 91602005
G-clamp (vertical hanging suspension only): P/N 91602003
Quick-trigger clamp (vertical hanging suspension only): P/N 91602007
Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, black: P/N 91604006
Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, silver: P/N 91604007

Ordering Information RUSH BATTEN 1 HEX in cardboard box: P/N 90480160
