Exterior Linear RGBW Cove
停产

户外级RGBW色彩混合装饰灯

Exterior Linear RGBW Cove
较大的图像

库存数量有限  - 请联系您的经销商了解详情

Exterior™ 线性灯是一系列采用坚固型户外级外壳的LED色彩变换灯具。Exterior™ 线性灯具提供高输出功率，可提供凹槽照明和照射两种版本。

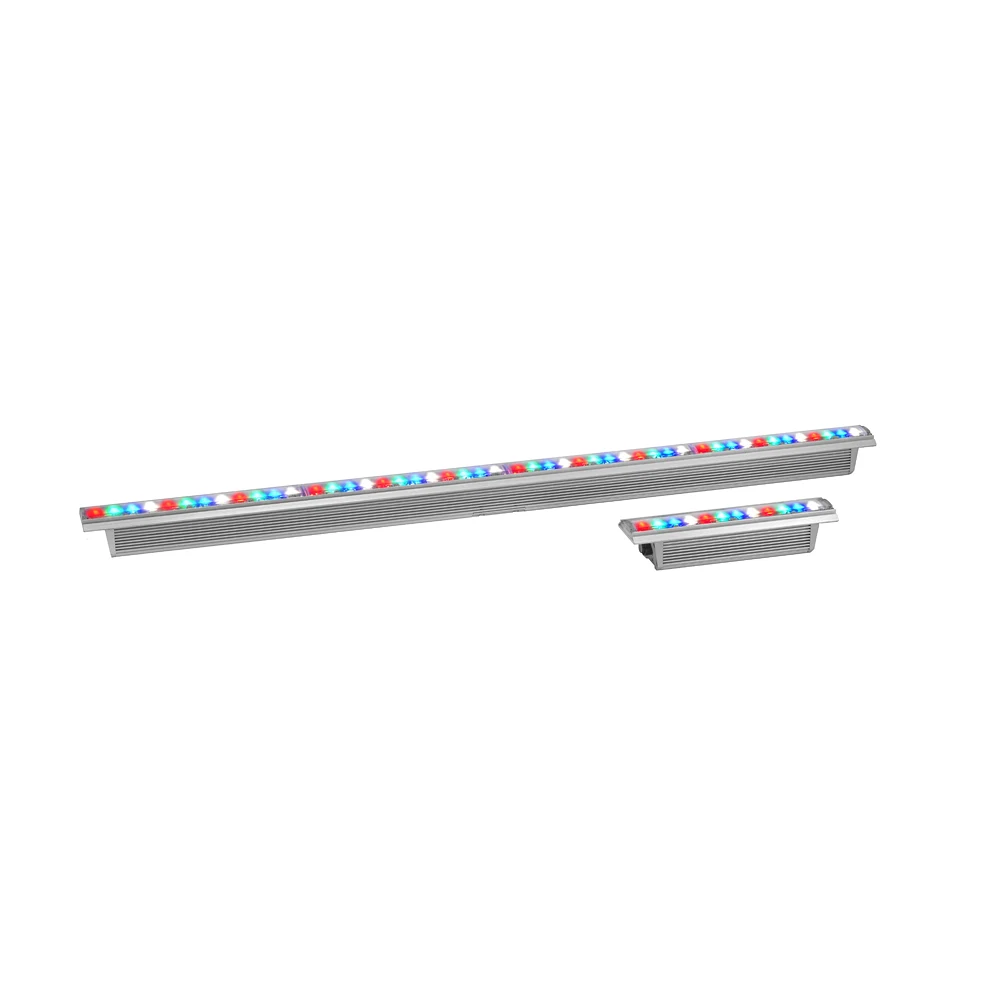

Exterior™ Linear 1200 Cove RGBW 和 Exterior™ Linear 300 Cove RGBW 具有出色的色彩混合效果和均匀的光分布，光束角为 120°，适用于多种间接照明应用，如天花板凹槽照明、装饰墙面照明和其他结构照明

Exterior™ 线性灯具可通过 DMX 控制，由于集成了通用电源，安装简便，并通过组合电源和数据连接器进行菊花链连接。

详细了解我们的产品验证和可靠性

  • 线性LED灯具，具有高输出功率色彩混合
  • 坚固型户外级灯具，提供两种长度规格
  • 集成电源设计，安装简便

  • 简单易用的基础设施

    混合连接器可轻松安全地实现端对端连接或使用延长线连接。内置电源可支持长达 100 英尺的灯具运行，工作电压为 230V

  • 灵活安装

    铰链式安装支架可实现灵活安装

  • 精妙的控制

    智能磁性工具可提供本地状态信息。Exterior Linear 还具备远程设备管理 (RDM) 功能，可实现远程设置和诊断。

  • 窄光束控制

    采用独立的红、绿、蓝和中性白Cree XP-E2 LED进行动态色彩混合。此版本提供最窄的光束角配置，以及针对大规模掠射照明应用的最佳亮度。

featured content

简单易用的基础设施

混合连接器可轻松安全地实现端对端连接或使用延长线连接。内置电源可支持长达 100 英尺的灯具运行，工作电压为 230V

featured content

灵活安装

铰链式安装支架可实现灵活安装

featured content

精妙的控制

智能磁性工具可提供本地状态信息。Exterior Linear 还具备远程设备管理 (RDM) 功能，可实现远程设置和诊断。

featured content

窄光束控制

采用独立的红、绿、蓝和中性白Cree XP-E2 LED进行动态色彩混合。此版本提供最窄的光束角配置，以及针对大规模掠射照明应用的最佳亮度。

视频





特点

  • 宽范围均匀的色光混合。
  • 极低功耗（最大 20 W/ft）。
  • 无需额外控制器 – 直接连接至线电压和 DMX。
  • 内置电源和控制（DMX、RDM 和磁性工具）。
  • 超坚固 IP66 防护等级外壳。
  • 0–100% 强度控制。

性能

  • 物理特性 300 series (1 ft.) fixtures:

    Length: 305 mm (12.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 1.6 kg (3.6 lbs.)

     1200 series (1 ft.) fixtures:

    Length: 1219 mm (48.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 95 mm (3.8 in.) including bracket
    Weight: 6.4 kg (14.2 lbs.)
    Dynamic Effects Intensity: 0 - 100% Color mixing: RGBW
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20
    Optics Light source: Quad-color OSRAM Ostar Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle: 120° Binning: Tight color and flux binning *Figure obtained under test conditions
    Photometric Data Exterior Linear 300 RGBW Cove:

    Total luminous output: 874 lumens
    Red output: 134 lumens
    Green output: 296 lumens
    Blue output: 42 lumens
    White output: 308 lumens

     Exterior Linear 1200 RGBW Cove:

    Total luminous output: 3496 lumens
    Red output: 536 lumens
    Green output: 1184 lumens
    Blue output: 168 lumens
    White output: 1232 lumens

    CCT: 4000 K (White LED)
    CRI: > 70

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum Front: Clear polycarbonate with diffuser Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64)     RoHS compliant
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power/data in/thru: 8-pin custom connectors
  • Electrical AC power: 100-277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.) Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.) Typical half-cycle RMS inrush current: 0.3 A, 1210 QUAD models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA

    Consult local regulations to determine maximum fixture runs
    Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.
    Thermal 散热: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 44 lm/W LWR*: 583 lm/kg (243 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS
    Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)
    Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:

    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
    End Termination Cap for power + data link: P/N 91611766

     Optical:

    Exterior Linear 300 Glare Shield, set of 4: P/N 91611752
    Exterior Linear 1200 Glare Shield, set of 4: P/N 91611753
    Ordering Information Exterior Linear 300 RGBW COVE: P/N 90356976 Exterior Linear 1200 RGBW COVE: P/N 90356979
