VC-Strip 15
Διακόπηκε

Δημιουργική λωρίδα LED Video με pitch pixel 15mm

VC-Strip 15

Μεγαλύτερες εικόνες

Η οικογένεια VC-Strip των στενών LED ταινιών βίντεο είναι ιδανική για ενσωμάτωση βίντεο σε σχεδιασμούς σκηνής και σκηνικών, εσωτερικούς χώρους, προσαρμοσμένα στοιχεία σκηνικών και πολλά άλλα. Τα VC-Strips είναι πλήρως βαθμονομημένα σε επίπεδο pixel ως προς τη φωτεινότητα και τα χρώματα για βέλτιστη ομοιομορφία και ποιότητα και ελέγχονται από την περιφημη οικογένεια ελεγκτών P3 System Controller της Martin για ομαλή αναπαραγωγή που υπερτερεί οποιουδήποτε συστήματος που βασίζεται σε DMX. Τα VC-Strips διατίθενται σε διάφορα μήκη και μπορούν ακόμη και να κοπούν στο απαιτούμενο μήκος επί τόπου.

Ευρεία σειρά pixel pitch για κάθε εφαρμογή
Εύκολη καλωδίωση, χαρτογραφία και διαμόρφωση
Φωτεινή και πλήρως βαθμονομημένη για βέλτιστη συνέπεια

Βίντεο

Χαρακτηριστικά

Απόσταση pixel 15 mm
32/16 ανεξάρτητα ελεγχόμενα pixel
Έλεγχος DMX
Έλεγχος P3 με VideoMapping
Υβριδικός έλεγχος DMX + P3 (εναλλαγή σε πραγματικό χρόνο μεταξύ DMX, PixelMapping και VideoMapping χρησιμοποιώντας το κανάλι P3 Switch)
5000 nits φωτεινότητας
225 lumen ανά μέτρο
Τεχνολογία επεξεργασίας εικόνας υψηλής ποιότητας 16-bit ανά χρώμα
Βαθμονόμηση φωτεινότητας και χρώματος σε επίπεδο pixel για βέλτιστη ποιότητα εικόνας και ταίριασμα μεταξύ προϊόντων
Διαισθητική αντιστοίχιση και διευθυνσιοδότηση μέσω P3 System Controller
Συνδυασμένη είσοδος ισχύος/δεδομένων (ενιαίο καλώδιο για είσοδο ισχύος και δεδομένων)
Συνδυασμένη διέλευση ισχύος/δεδομένων (για σύνδεση πολλών VC-Strips σε αλυσίδα)
Υποστηρίζεται από ενσωματωμένο επεξεργαστή ισχύος και δεδομένων (P3 PowerPort 1500 ή DMX PowerPort 375) και απλό σύστημα καλωδίων

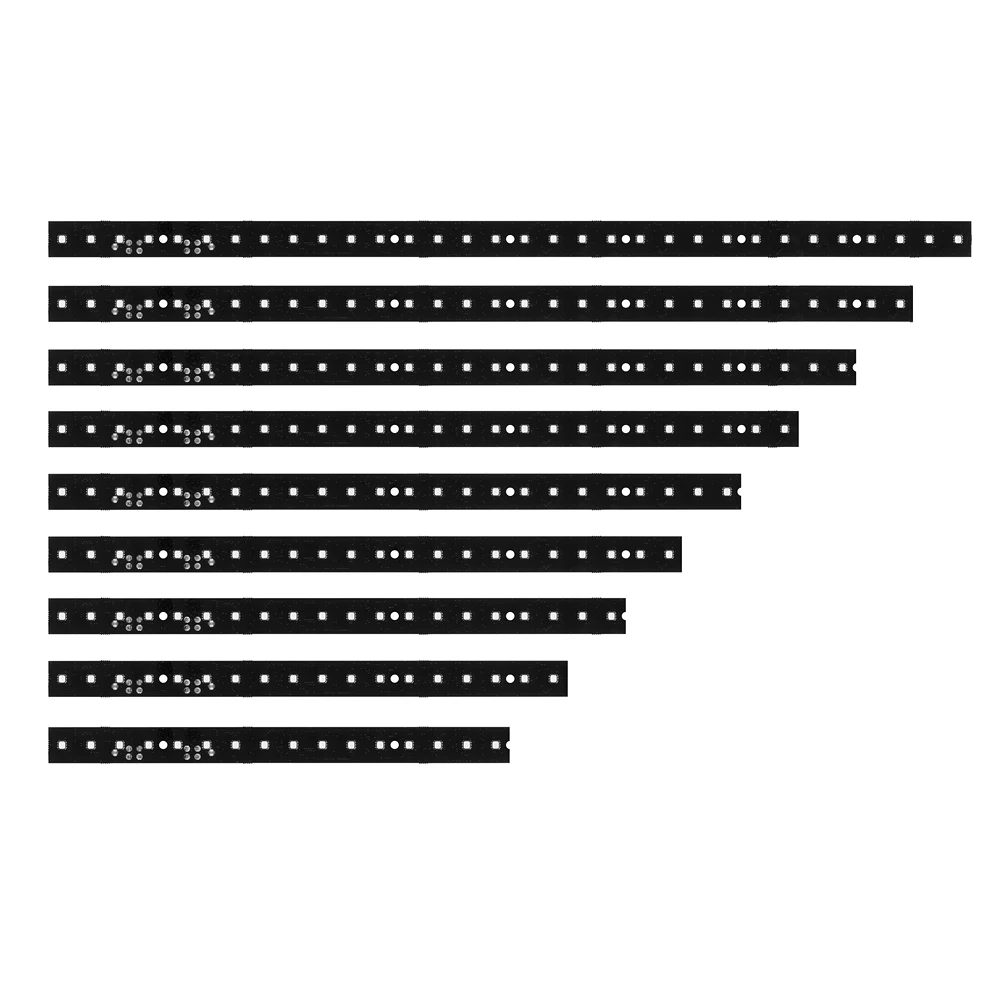

Το μήκος του VC-Strip μπορεί να προσαρμοστεί στην τοποθεσία (απλή κοπή) για να ανταποκριθεί στις ανάγκες ενσωμάτωσης
Συμβατό με VC-Grid 15

Προδιαγραφές

Physical VC-Strip 16x1 15™:
Length: 240 mm (9.5 in.) *
Width: 19 mm (0.8 in.)
Height: 15 mm (0.6 in.)
Weight: 33 g (0.08 lbs.)
VC-Strip 32x1 15™:
Length: 480 mm (18.9 in.) *
Width: 19 mm (0.8 in.)
Height: 15 mm (0.6 in.)
Weight: 54 g (0.12 lbs.)
*Including 1 mm board-to-board gap

Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control options: Martin P3™ System Controller (via Martin P3 PowerPort™) or DMX Protocol detection: Automatic Setting and addressing: Martin P3™ System Controller or RDM-compliant controller Color and intensity calibration: Pixel-level DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Firmware update: Via Martin P3™ System Controller
Control modes, direct DMX control: Module and Pixel DMX channels, direct DMX control: 3/48/96 Control modes, DMX via P3: P3 Intensity, P3 RGB, P3 Basic, P3 Hybrid and P3 PixelMap DMX channels, DMX via P3: Wide range of options from 1 to 99

P3 Video Processing
Brightness control
Gamma correction and control
Color temperature control
Color space control
Calibration processing
Synchronization

Control/User Interface Device status: Multi-color visual indication Device test and reset: Pushbutton to call up local test patterns and reset device

Optics Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration *Figure obtained under manufacturer´s test conditions

Photometric Data Color resolution: 16 bits per color (48 bits per pixel) Viewing angle: 120° x 120° (half-peak)
Pitch (pixel center-to-center): 15.00 mm Total output, calibrated mode: 5000 nits (fixtures placed in continuous surface) Luminous output, calibrated mode: 225 lumen per meter LED Array VC-Strip 15 32x1: 32 x 1 LED Array VC-Strip 15 16x1: 16 x 1

* All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Signal Protocol Martin P3 (via Martin P3™ PowerPort) or DMX (direct)

Construction Base: Black FR4 circuit board Protection rating: IP20 RoHS compliant
Installation Mounting: Mounting holes in module Orientation: Any Maximum number of VC-Strip™ 32x1 15 modules per daisy-chain: 32 Maximum number of VC-Strip™ 16x1 15 modules per daisy-chain: 63

Connections Power & data input: 4-pin Molex connector Power & data thru: 4-pin Molex connector

Electrical Nominal input voltage: 48 VDC +/- 4% Power supply options: Martin P3™ PowerPort 1500, DMX PowerPort 375, Martin™ IP66 PSU 240W or generic 48 VDC PSU Maximum power consumption, all LEDs at full intensity, VC-Strip 15 32x1: 6.7 W Maximum power consumption, all LEDs at full intensity, VC-Strip 15 16x1: 3.3 W

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C Minimum ambient temperature (Ta min.): -20° C Maximum total heat dissipation, calculated, +/- 10%:
VC-Strip 15 32x1: 23 BTU/hr
VC-Strip 15 16x1: 11 BTU/hr

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant

Approvals EU safety: EN 60950 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 60950-1 Canadian safety: CSA C22.2 No. 60950-1

Related Items Martin P3™ PowerPort 1500: P/N 90721040 Martin DMX PowerPort 375: P/N 90721094 Martin™ IP66 PSU 240 W external power supply unit: P/N 90760330 Martin P3-050™ System Controller: P/N 90721090 Martin P3-150™ System Controller: P/N 90721015 Martin P3-300™ System Controller: P/N 90721060 Martin P3-PC™ System Controller: Free download from martin.com

Accessories Input cables:
Power+Data Adapter, XLR4-to-PCB, 0.25 m (0.9 ft.): P/N 91616035
Power+Data Adapter, XLR5+Power-to-XLR4, 0.25 m (0.9 ft.): P/N 91616037
Power+Data Adapter, XLR5+XLR4-to-XLR4, 0.25 m (0.9 ft.): P/N 91616038
Power+Data Adapter, XLR5+Tripix-to-XLR4, 0.25 m (0.9 ft.): P/N 91616039
VC-Strip to VC-Strip link cables:
Power+Data Cable, PCB-to-PCB, 200 mm (7.9 in.): P/N 91616025
Power+Data Cable, PCB-to-PCB, 400 mm (15.8 in.): P/N 91616026
Power+Data Cable, PCB-to-PCB, 600 mm (23.7 in.): P/N 91616027
Power+Data Cable, PCB-to-PCB, 800 mm (31.5 in.): P/N 91616028
Power+Data Cable, PCB-to-PCB, 1000 mm (39.4 in.): P/N 91616029
Extension cables:
Power+Data Cable, XLR4-to-XLR4, 1 m (3.3 ft.): P/N 91616030
Power+Data Cable, XLR4-to-XLR4, 2.5 m (8.2 ft.): P/N 91616031
Power+Data Cable, XLR4-to-XLR4, 5 m (16.4 ft.): P/N 91616032
Power+Data Cable, XLR4-to-XLR4, 10 m (32.8 ft.): P/N 91616033
Power+Data Cable, XLR4-to-XLR4, 25 m (82.1 ft.): P/N 91616034
Output/throughput cables:
Hybrid Output/Thru Cable, PCB-to-XLR4, 0.25 m (0.9 ft.): P/N 91616036
Power+Data Adapter, XLR4-to-XLR5, 0.25 m (0.9 ft.): P/N 91616040
Cable without connectors:
Power+Data Cable, Rental, 100 m (328.1 ft.): P/N 91616045
Power+Data Cable, Install CMX, 100 m (328.1 ft.): P/N 91616060
Power+Data Cable, Install LSZH, 100 m (328.1 ft.): P/N 91616017

Ordering Information VC-Strip™ 32x1 15 RGB: P/N 90357440 (to be ordered in multiples of 10) VC-Strip™ 16x1 15 RGB: P/N 90357450 (to be ordered in multiples of 20)
