Alien 02 Pendant
Grandes images

L'Alien 02 est un projecteur architectural de couleur utilisant une lampe CDM 150W standard longue durée et constituant une solution d'éclairage peu exigeante en maintenance pour les installations permanentes.

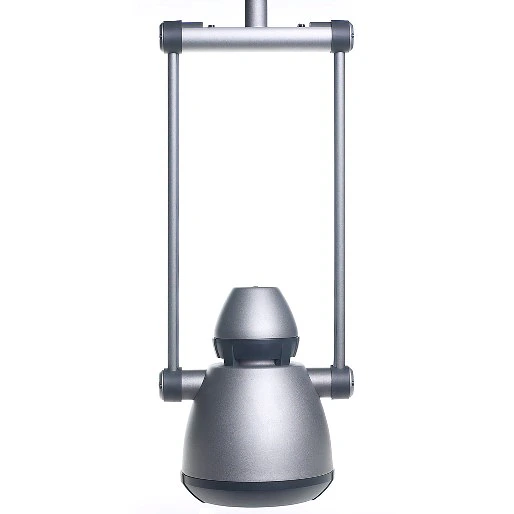

L'Alien 02 Pendant se distingue de l'Alien 02 spot par son apparence et ses possibilités d'ajustement d'inclinaison. La tête d'illumination du Pendant, fixée à l'extrémité d'un bras d'extension flexible, permet d'ajuster l'angle d'inclinaison du projecteur à deux endroits distincts, offrant une flexibilité tant esthétique que fonctionnelle. Le bras d'extension dissimule également les câbles d'alimentation et de données, qui convergent vers un point central depuis lequel ils peuvent être prolongés dans un plafond encastré ou via une boîte de jonction.

Caractéristiques

  • Lampe CDM-SA/T
  • Câble d'alimentation et de données dissimulé
  • Maintenance facile
  • Contrôle d'intensité pleine gamme
  • Mélange de couleurs spectre complet
  • Fonctionnement silencieux
  • Options de lentilles multiples
  • Base télécommandée

plus de détails

```html
Physique Longueur : 800 mm Largeur : 300 mm Hauteur : 235 mm Poids : 5,4 kg
Effets dynamiques Mélange de couleurs : CMY Cyan : 0 - 100 % Magenta : 0 - 100 % Jaune : 0 - 100 % Gradateur : 0 - 100 %
Contrôle et programmation Matériel de contrôle requis : Base simple 150 W ou Base double 150 W Options de contrôle : DMX, autonome, synchronisé (hôte/client) Canaux DMX : 7 Mémoire autonome : 20 scènes Configuration et adressage : Affichage, télécommande infrarouge Protocole : USITT DMX512/1990 Récepteur : RS-485
Lampe Type : Halogénure métallique 150 W Lampes approuvées : Philips CDM-SA/T 150, GE CMH 150 Culot : G12 Contrôle : Marche/Arrêt automatique et/ou télécommandé
Construction Boîtier : Aluminium et plastique Base : Aluminium
Installation Matériel d'installation requis : Alien 02 J-Box Orientation : Quelconque Orientation : +/- 50° d'inclinaison, rotation 360° Distance minimale aux matériaux combustibles : 1 m Distance minimale aux surfaces éclairées : 0,5 m Séparation de câble maximale entre lampe et Base : 16 m
Connexions Connexion d'alimentation à la Base : Queue de câble 1 m avec connecteur mâle IEC 3 broches Connexion données de contrôle à la Base : Queue de câble 1 m avec multi-connecteur mâle 25 broches
Électrique Alimentation AC : Fournie par unité Base acceptant 100/120/208/230/250 V, 50/60 Hz
Puissance et courant typiques Un Alien 02 et une Base simple 150 W, combinés : 100 V, 60 Hz : 220 W, 2,8 A 120 V, 60 Hz : 205 W, 1,8 A 208 V, 60 Hz : 190 W, 1,0 A 230 V, 50 Hz : 193 W, 0,9 A 250 V, 50 Hz : 208 W, 1,0 A Deux Alien 02 et une Base double 150 W, combinés : 100 V, 60 Hz : 410 W, 3,5 A 120 V, 60 Hz : 410 W, 3,5 A 208 V, 60 Hz : 378 W, 2,0 A 230 V, 50 Hz : 393 W, 1,9 A 250 V, 50 Hz : 412 W, 1,9 A
Thermique Température ambiante maximale (Ta max.) : 40° C Température de surface maximale, régime permanent, Ta=40° C : 80° C Refroidissement : Air forcé filtré (régulé en température)
Production thermique typique (calculée) Un Alien 02 et une Base simple 150 W, combinés : 750 BTU/h Deux Alien 02 et une Base double 150 W, combinés : 1400 BTU/h
Approbations Sécurité UE : UL 153 Sécurité canadienne : CSA C22.2 Sécurité UE : EN 60598-2-17 + Corr. A2 CEM UE : EN 55 015, EN 55 103-1, EN 61 547
CE ETL C US Intertek
Articles inclus Lampe Philips CDM-SA/T 150 W : 97010111
Accessoires Lentille Fresnel 21° (angle de faisceau moyen) : 91610022 Lentille formeur de faisceau 41° x 46° : 91610023 Diffuseur micro-lentille 42° (angle de faisceau très large) : 91610024 Kit volet de projection : 91611057 Kit de contrôle d'éblouissement : 91611066 Kit d'extension de câble 2 m : 91611051 Kit d'extension de câble 5 m : 91611060 Kit d'extension de câble 10 m : 91
