Alien 02 Pendant
Διακόπηκε

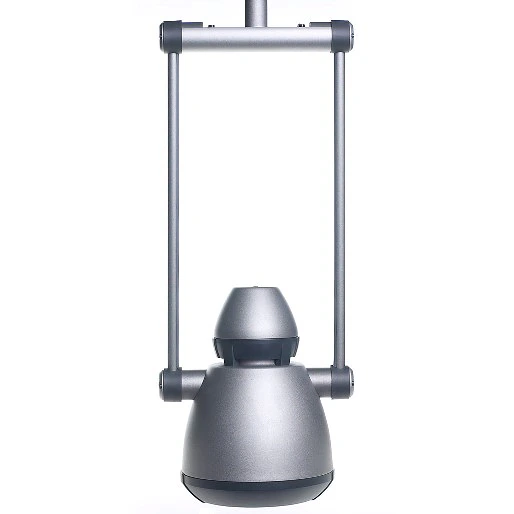

Alien 02 Pendant
Μεγαλύτερες εικόνες

Το Alien 02 είναι ένας αρχιτεκτονικός χρωματικός μετατροπέας που χρησιμοποιεί την τυπική λάμπα CDM 150W μεγάλης διάρκειας ζωής και παρέχει ένα fixture χαμηλής συντήρησης για μόνιμες εγκαταστάσεις.

Το Alien 02 Pendant διαφέρει από το Alien 02 spot τόσο στην εμφάνιση όσο και στις δυνατότητες ρύθμισης κλίσης. Η κεφαλή φωτισμού του Pendant, τοποθετημένη στο άκρο ενός ευέλικτου βραχίονα επέκτασης, επιτρέπει τη ρύθμιση της γωνίας κλίσης του fixture σε δύο ξεχωριστά σημεία, προσφέροντας ευελιξία τόσο στην εμφάνιση όσο και στη λειτουργικότητα. Ο βραχίονας επέκτασης κρύβει επίσης τα καλώδια ισχύος και δεδομένων, τα οποία οδηγούν σε ένα κεντρικό σημείο από όπου μπορούν να επεκταθούν σε ένα ενσωματωμένο ταβάνι ή μέσω ενός κουτιού σύνδεσης.

Χαρακτηριστικά

  • Λάμπα CDM-SA/T
  • Κρυμμένο καλώδιο ισχύος και δεδομένων
  • Εύκολη συντήρηση
  • Πλήρης έλεγχος έντασης
  • Ανάμειξη χρωμάτων πλήρους φάσματος
  • Λειτουργία χαμηλού θορύβου
  • Πολλαπλές επιλογές φακών
  • Απομακρυσμένη βάση

Περισσότερες λεπτομέρειες

Φυσικά χαρακτηριστικά Μήκος: 800 mm Πλάτος: 300 mm Ύψος: 235 mm Βάρος: 5,4 kg
Δυναμικά εφέ Ανάμιξη χρωμάτων: CMY Κυανό: 0 - 100% Ματζέντα: 0 - 100% Κίτρινο: 0 - 100% Dimmer: 0 - 100%
Έλεγχος και προγραμματισμός Απαιτούμενο υλικό ελέγχου: 150 W Single Base ή 150 W Double Base Επιλογές ελέγχου: DMX, αυτόνομη λειτουργία, συγχρονισμένη (host/client) Κανάλια DMX: 7 Μνήμη αυτόνομης λειτουργίας: 20 σκηνές Ρύθμιση και διευθυνσιοδότηση: Οθόνη, τηλεχειρισμός με υπέρυθρες ακτίνες Πρωτόκολλο: USITT DMX512/1990 Δέκτης: RS-485
Λάμπα Τύπος: 150 W μεταλλικού αλογονιδίου Εγκεκριμένες λάμπες: Philips CDM-SA/T 150, GE CMH 150 Υποδοχή: G12 Έλεγχος: Αυτόματη και/ή ανάφλεξη/σβέση με τηλεχειρισμό
Κατασκευή Περίβλημα: Αλουμίνιο και πλαστικό Βάση: Αλουμίνιο
Εγκατάσταση Απαιτούμενο υλικό εγκατάστασης: Alien 02 J-Box Προσανατολισμός: Οποιοσδήποτε Κατευθυντικότητα: +/- 50° κλίση, περιστροφή 360° Ελάχιστη απόσταση από εύφλεκτα υλικά: 1 m Ελάχιστη απόσταση από φωτιζόμενες επιφάνειες: 0,5 m Μέγ. διαχωρισμός καλωδίου μεταξύ λάμπας και βάσης: 16 m
Συνδέσεις Σύνδεση ηλεκτρικού ρεύματος στη βάση: Καλώδιο 1 m με θηλυκό σύνδεσμο IEC 3 ακίδων Σύνδεση δεδομένων ελέγχου στη βάση: Καλώδιο 1 m με αρσενικό πολυσύνδεσμο 25 ακίδων
Ηλεκτρικά Εναλλασσόμενο ρεύμα: Παρέχεται μέσω μονάδας βάσης που δέχεται 100/120/208/230/250 V, 50/60 Hz
Τυπική κατανάλωση ισχύος και ρεύμα Ένα Alien 02 και μία 150 W Single Base, συνδυασμένα: 100 V, 60 Hz: 220 W, 2,8 A 120 V, 60 Hz: 205 W, 1,8 A 208 V, 60 Hz: 190 W, 1,0 A 230 V, 50 Hz: 193 W, 0,9 A 250 V, 50 Hz: 208 W, 1,0 A Δύο Alien 02s και μία 150 W Double Base, συνδυασμένα: 100 V, 60 Hz: 410 W, 3,5 A 120 V, 60 Hz: 410 W, 3,5 A 208 V, 60 Hz: 378 W, 2,0 A 230 V, 50 Hz: 393 W, 1,9 A 250 V, 50 Hz: 412 W, 1,9 A
Θερμικά χαρακτηριστικά Μέγιστη θερμοκρασία περιβάλλοντος (Ta μέγ.): 40° C Μέγιστη θερμοκρασία επιφάνειας, σταθερή κατάσταση, Ta=40° C: 80° C Ψύξη: Φιλτραρισμένος εξαναγκασμένος αέρας (θερμορυθμιζόμενος)
Τυπική παραγωγή θερμότητας (υπολογιζόμενη) Ένα Alien 02 και μία 150 W Single Base, συνδυασμένα: 750 BTU/hr. Δύο Alien 02s και μία 150 W Double Base, συνδυασμένα: 1400 BTU/hr.
Εγκρίσεις Ασφάλεια ΕΕ: UL 153 Ασφάλεια Καναδά: CSA C22.2 Ασφάλεια ΕΕ: EN 60598-2-17 + Corr. A2 EMC ΕΕ: EN 55 015, EN 55 103-1, EN 61 547
CE ETL C US Intertek
Περιλαμβανόμενα είδη

Λήψεις

Specifications
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon Alien 02 Spot, Alien 02 Pendant- DMX chart
en έκδοση 1, ενημέρωση: Μαϊ 2018
en  90 KB Μαϊ 2018
file type icon Alien 02 Spot, MX 10 Extreme, Alien 02 Pendant- DMX table
en έκδοση 1, ενημέρωση: Οκτ 2020
en  400 KB Οκτ 2020
Photometric Data
en έκδοση A, ενημέρωση: Μαϊ 2018
A   en    Μαϊ 2018
file type icon Alien 02 Pendant specifications
en έκδοση F, ενημέρωση: Οκτ 2020
en  100 KB Οκτ 2020
file type icon Alien 02 Technische Daten
de έκδοση F, ενημέρωση: Οκτ 2020
de  80 KB Οκτ 2020
file type icon 150W Base caractéristiques techniques
fr έκδοση D, ενημέρωση: Οκτ 2020
fr  60 KB Οκτ 2020
file type icon 150W Base specifications
en έκδοση G, ενημέρωση: Οκτ 2020
en  60 KB Οκτ 2020
file type icon 150W Base Technische Daten
de έκδοση G, ενημέρωση: Οκτ 2020
de  10 KB Οκτ 2020
file type icon Alien 02 Spot, MAC 2000 Wash, Alien 02 Pendant- Descriptive specification
en έκδοση E, ενημέρωση: Οκτ 2020
en  30 KB Οκτ 2020
Manuals
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon Alien 02 Spot - User manual
en έκδοση G, ενημέρωση: Οκτ 2020
en  1 MB Οκτ 2020
file type icon Alien 02 Bedienungsanleitung
de έκδοση F, ενημέρωση: Οκτ 2020
de  1 MB Οκτ 2020
file type icon 150W Base manuel d´utilisation
fr έκδοση D, ενημέρωση: Οκτ 2020
fr  800 KB Οκτ 2020
file type icon 150W Base user manual
en έκδοση G, ενημέρωση: Νοε 2020
en  2 MB Νοε 2020
file type icon 150W Base Bedienungsanleitung
de έκδοση G, ενημέρωση: Οκτ 2020
de  2 MB Οκτ 2020
Illustrations
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon Alien 02 Pendant- Dimensions
en έκδοση A, ενημέρωση: Μαϊ 2018
en  600 KB Μαϊ 2018
file type icon Alien 02 Pendant- Dimensions (DXF)
en έκδοση A, ενημέρωση: Μαϊ 2018
en  900 KB Μαϊ 2018
file type icon 150W Single Base, dimensions
en έκδοση A, ενημέρωση: Οκτ 2020
en  200 KB Οκτ 2020
file type icon AlienO2 Pendel J-box installation specs
en έκδοση A, ενημέρωση: Μαϊ 2018
en  60 KB Μαϊ 2018
file type icon AlienP2 Pendel J-box installation specs (dxf)
en έκδοση A, ενημέρωση: Μαϊ 2018
en  200 KB Μαϊ 2018
file type icon IR Remote Dimensions (DXF)
en έκδοση A, ενημέρωση: Οκτ 2020
en  200 KB Οκτ 2020
file type icon IR Remote Dimensions
en έκδοση A, ενημέρωση: Οκτ 2020
en  80 KB Οκτ 2020
file type icon 150W Double Base, dimensions (DXF)
en έκδοση A, ενημέρωση: Οκτ 2020
en  300 KB Οκτ 2020
file type icon 150W Double Base, dimensions
en έκδοση A, ενημέρωση: Οκτ 2020
en  400 KB Οκτ 2020
file type icon 150W Single Base, dimensions (DXF)
en έκδοση A, ενημέρωση: Οκτ 2020
en  300 KB Οκτ 2020
Compliances
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
es  50 KB Μαϊ 2018
Software
  Έκδοση Μέγεθος Ανέβηκε
Windows download icon Martin USB Tools
έκδοση 1.2, κυκλοφορία: Ιουλ 2020
1.2   100 MB Ιουλ 2020
download icon for Alien 02 Pendant Main CPU Alien 02 Pendant Main CPU
έκδοση 2.2.0, κυκλοφορία: Ιουλ 2020
2.2.0   50 KB Ιουλ 2020
Service Notes
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
Check Fan Connections in Single Base
en έκδοση A, ενημέρωση: Μαϊ 2018
A   en    Μαϊ 2018
CPFC Capacitor Replacement Recommendation
en έκδοση B, ενημέρωση: Μαϊ 2018
B   en    Μαϊ 2018
file type icon User manual, IR remote
en έκδοση A, ενημέρωση: Οκτ 2020
en  300 KB Οκτ 2020
file type icon Manuel d'utilisation Télécommande Infrarouge
fr έκδοση A, ενημέρωση: Οκτ 2020
fr  200 KB Οκτ 2020
file type icon Glare Control Kit installation note
en έκδοση B, ενημέρωση: Οκτ 2020
en  100 KB Οκτ 2020
file type icon J-Box installation note
en έκδοση A, ενημέρωση: Μαϊ 2018
en  70 KB Μαϊ 2018
file type icon Cable extension kit instruction note
en έκδοση C, ενημέρωση: Οκτ 2020
en  300 KB Οκτ 2020
file type icon Barndoor kit installation note
en έκδοση B, ενημέρωση: Οκτ 2020
en  100 KB Οκτ 2020
Hints and Tips
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
"Boot Sector" Versus "Boot Mode"
en έκδοση A, ενημέρωση: Μαϊ 2018
A   en    Μαϊ 2018
RJ-45 Connectors
en έκδοση A, ενημέρωση: Μαϊ 2018
A   en    Μαϊ 2018
Maximum Cable Run Extended
en έκδοση A, ενημέρωση: Μαϊ 2018
A   en    Μαϊ 2018
Discharge Lighting Shutdown Guidelines
en έκδοση A, ενημέρωση: Μαϊ 2018
A   en    Μαϊ 2018
