VC-Strip 60
Arrêté

Bande vidéo LED créative avec pas de pixel de 60 mm

VC-Strip 60

Grandes images

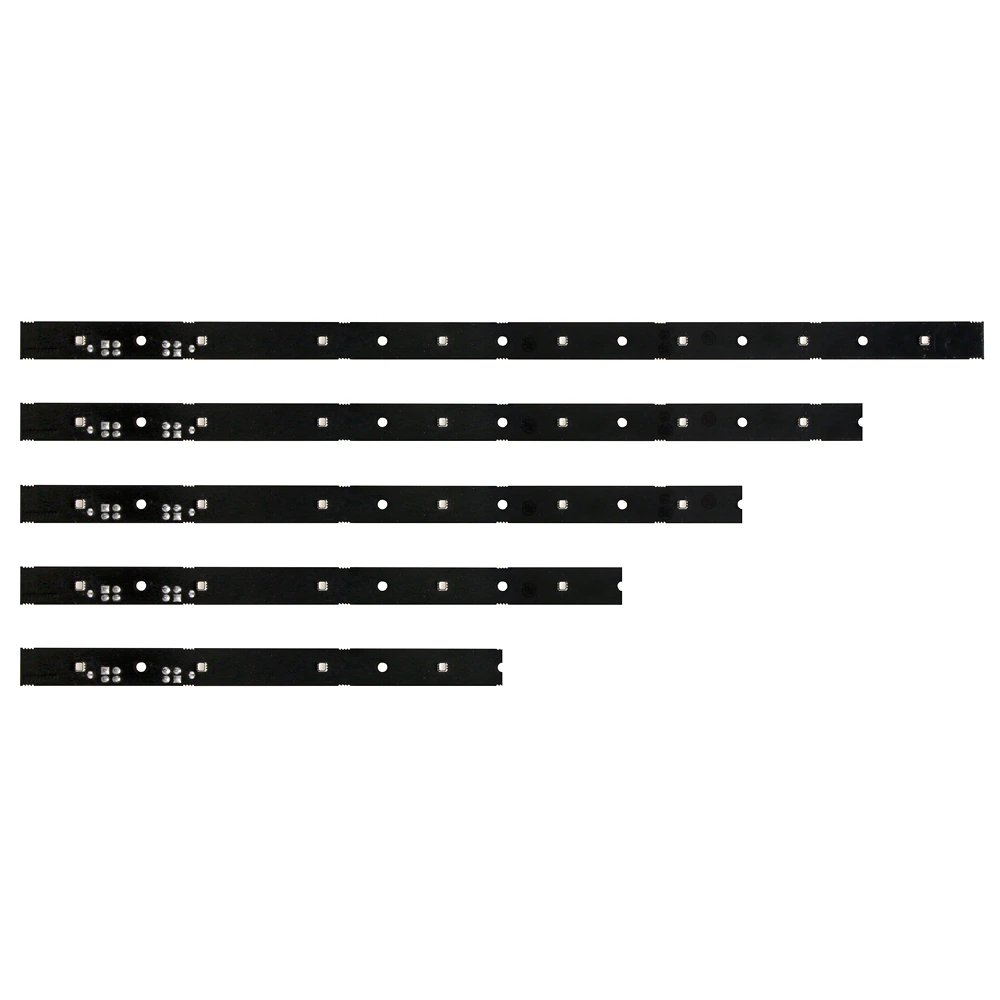

La famille VC-Strip de bandes vidéo LED étroites est idéale pour l'intégration de la vidéo dans les conceptions scéniques et de décors, les intérieurs, les éléments de décor personnalisés et bien plus encore. Les VC-Strips sont entièrement calibrés au niveau des pixels en termes de luminosité et de couleurs pour une uniformité et une qualité optimales, et sont pilotés par la famille de contrôleurs P3 System primée de Martin, garantissant une lecture fluide qui surpasse tout système basé sur DMX. Les VC-Strips sont disponibles en différentes longueurs et peuvent même être coupés à la longueur requise sur site.

Large gamme de pas de pixels pour toutes les applications
Câblage, mappage et configuration faciles
Lumineux et entièrement calibré pour une cohérence optimale

Vidéos

Caractéristiques

Pas de pixels de 60 mm
8/4 pixels individuellement contrôlables
Contrôle DMX
Contrôle P3 avec VideoMapping
Contrôle hybride DMX + P3 (basculer en temps réel entre DMX, PixelMapping et VideoMapping à l'aide du canal P3 Switch)
750 nits de luminosité
135 lumens par mètre
Technologie de traitement d'image 16 bits par couleur haute qualité
Calibrage de luminosité et de couleur au niveau des pixels pour une qualité d'image optimale et une correspondance entre les produits
Mappage et adressage intuitifs via le contrôleur système P3

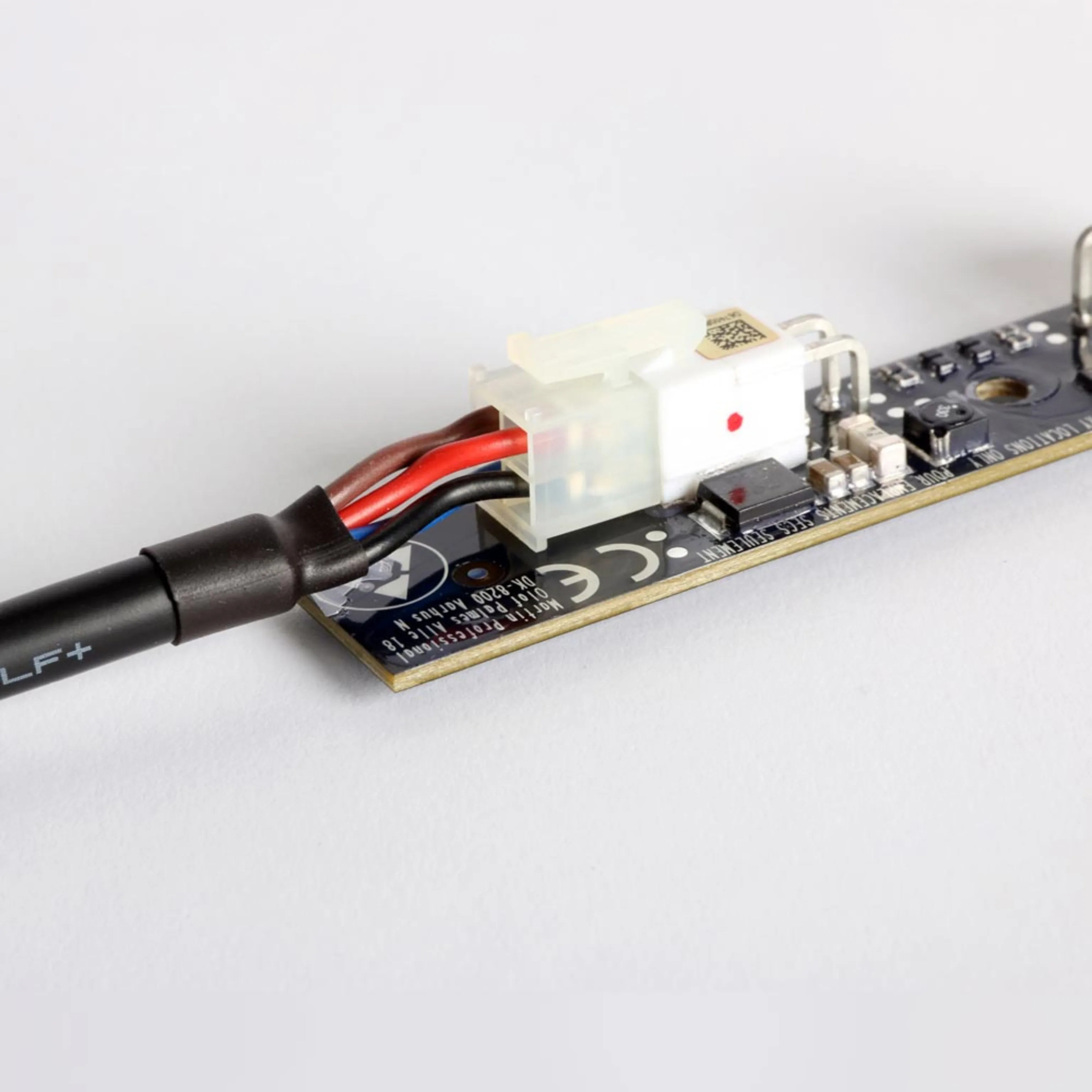

Entrée combinée alimentation/données (câble unique pour l'alimentation et l'entrée de données)
Sortie combinée alimentation/données (pour chaîner plusieurs VC-Strips)
Pris en charge par un processeur d'alimentation et de données intégré (P3 PowerPort 1500 ou DMX PowerPort 375) et un système de câblage simple

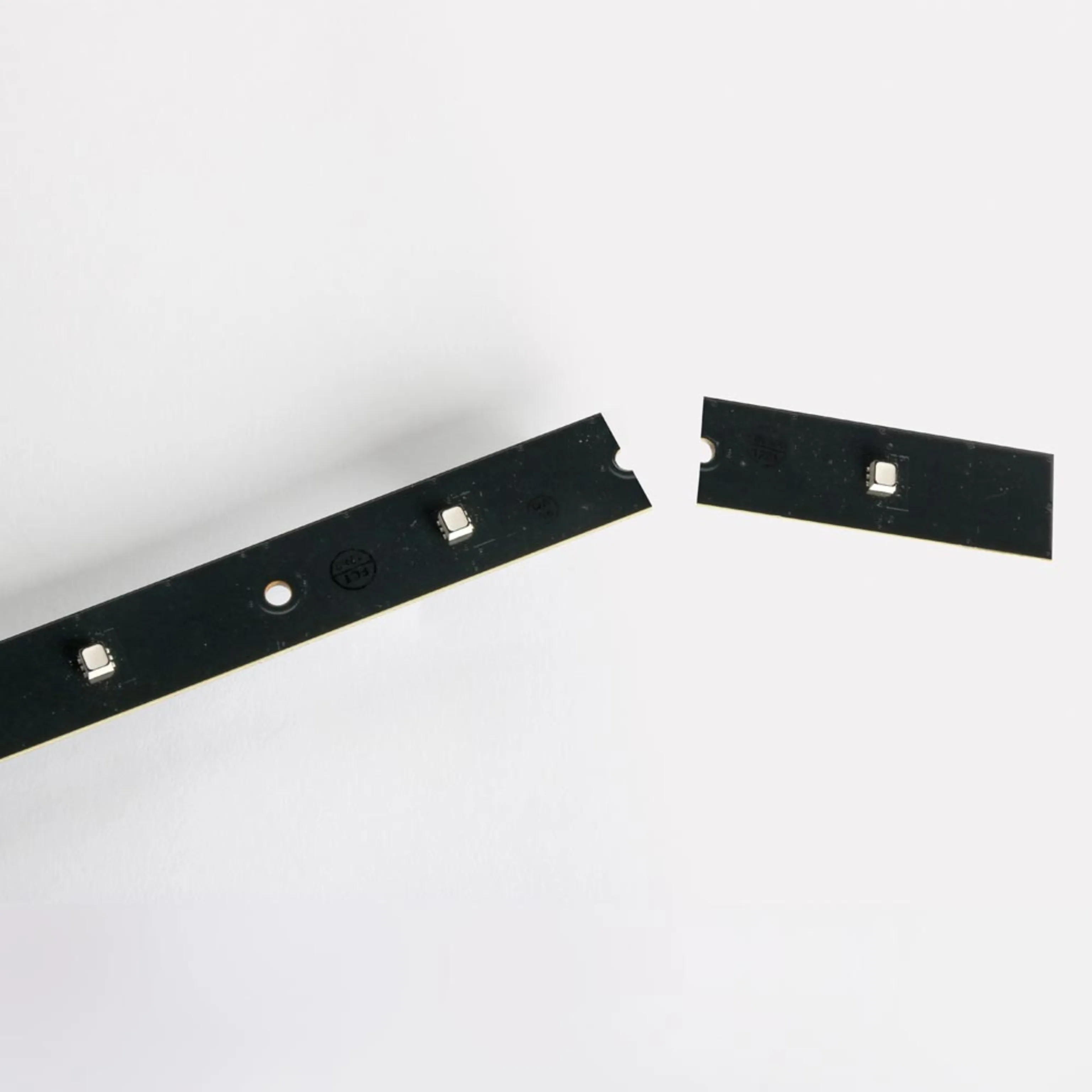

La longueur du VC-Strip peut être personnalisée sur site (simple découpe) pour répondre aux besoins d'intégration
Compatible avec VC-Grid 60

Caractéristiques techniques

Physical VC-Strip 8x1 60™:
Length: 480 mm (18.9 in.) *
Width: 19 mm (0.8 in.)
Height: 15 mm (0.6 in.)
Weight: 53 g (0.12 lbs.)
VC-Strip 4x1 60™:
Length: 240 mm (9.5 in.) *
Width: 19 mm (0.8 in.)
Height: 15 mm (0.6 in.)
Weight: 32 g (0.07 lbs.)
*Including 1 mm board-to-board gap

Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control options: Martin P3™ System Controller (via Martin P3 PowerPort™) or DMX Protocol detection: Automatic Setting and addressing: Martin P3™ System Controller or RDM-compliant controller Color and intensity calibration: Pixel-level DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Firmware update: Via Martin P3™ System Controller
Control modes, direct DMX control: Module and Pixel DMX channels, direct DMX control: 3/12/24 Control modes, DMX via P3: P3 Intensity, P3 RGB, P3 Basic, P3 Hybrid and P3 PixelMap DMX channels, DMX via P3: Wide range of options from 1 to 27

P3 Video Processing
Brightness control
Gamma correction and control
Color temperature control
Color space control
Calibration processing
Synchronization

Control/User Interface Device status: Multi-color visual indication Device test and reset: Pushbutton to call up local test patterns and reset device

Optics Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration *Figure obtained under manufacturer´s test conditions

Photometric Data Color resolution: 16 bits per color (48 bits per pixel) Viewing angle: 120° x 120° (half-peak)
Pitch (pixel center-to-center): 60.00 mm Total output, calibrated mode: 750 nits (fixtures placed in continuous surface) Luminous output, calibrated mode: 135 lumen per meter LED Array VC-Strip 60 8x1: 8 x 1 LED Array VC-Strip 60 4x1: 4 x 1

* All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Signal Protocol Martin P3 (via Martin P3™ PowerPort) or DMX (direct)

Construction Base: Black FR4 circuit board Protection rating: IP20 RoHS compliant
Installation Mounting: Mounting holes in module Orientation: Any Maximum number of VC-Strip™ 8x1 60 modules per daisy-chain: 63 Maximum number of VC-Strip™ 4x1 60 modules per daisy-chain: 63

Connections Power & data input: 4-pin Molex connector Power & data thru: 4-pin Molex connector

Electrical Nominal input voltage: 48 VDC +/- 4% Power supply options: Martin P3™ PowerPort 1500, DMX PowerPort 375, Martin™ IP66 PSU 240W or generic 48 VDC PSU Maximum power consumption, all LEDs at full intensity, VC-Strip 60 8x1: 3.3 W Maximum power consumption, all LEDs at full intensity, VC-Strip 60 4x1: 1.7 W

Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C Minimum ambient temperature (Ta min.): -20° C Maximum total heat dissipation, calculated, +/- 10%:
VC-Strip 60 8x1: 11 BTU/hr
VC-Strip 60 4x1: 6 BTU/hr

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant

Approvals EU safety: EN 60950 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 60950-1 Canadian safety: CSA C22.2 No. 60950-1

Related Items Martin P3™ PowerPort 1500: P/N 90721040 Martin DMX PowerPort 375: P/N 90721094 Martin™ IP66 PSU 240 W external power supply unit: P/N 90760330 Martin P3-050™ System Controller: P/N 90721090 Martin P3-150™ System Controller: P/N 90721015 Martin P3-300™ System Controller: P/N 90721060 Martin P3-PC™ System Controller: Free download from martin.com

Accessories Input cables:
Power+Data Adapter, XLR4-to-PCB, 0.25 m (0.9 ft.): P/N 91616035
Power+Data Adapter, XLR5+Power-to-XLR4, 0.25 m (0.9 ft.): P/N 91616037
Power+Data Adapter, XLR5+XLR4-to-XLR4, 0.25 m (0.9 ft.): P/N 91616038
Power+Data Adapter, XLR5+Tripix-to-XLR4, 0.25 m (0.9 ft.): P/N 91616039
VC-Strip to VC-Strip link cables:
Power+Data Cable, PCB-to-PCB, 200 mm (7.9 in.): P/N 91616025
Power+Data Cable, PCB-to-PCB, 400 mm (15.8 in.): P/N 91616026
Power+Data Cable, PCB-to-PCB, 600 mm (23.7 in.): P/N 91616027
Power+Data Cable, PCB-to-PCB, 800 mm (31.5 in.): P/N 91616028
Power+Data Cable, PCB-to-PCB, 1000 mm (39.4 in.): P/N 91616029
Extension cables:
Power+Data Cable, XLR4-to-XLR4, 1 m (3.3 ft.): P/N 91616030
Power+Data Cable, XLR4-to-XLR4, 2.5 m (8.2 ft.): P/N 91616031
Power+Data Cable, XLR4-to-XLR4, 5 m (16.4 ft.): P/N 91616032
Power+Data Cable, XLR4-to-XLR4, 10 m (32.8 ft.): P/N 91616033
Power+Data Cable, XLR4-to-XLR4, 25 m (82.1 ft.): P/N 91616034
Output/throughput cables:
Hybrid Output/Thru Cable, PCB-to-XLR4, 0.25 m (0.9 ft.): P/N 91616036
Power+Data Adapter, XLR4-to-XLR5, 0.25 m (0.9 ft.): P/N 91616040
Cable without connectors:
Power+Data Cable, Rental, 100 m (328.1 ft.): P/N 91616045
Power+Data Cable, Install CMX, 100 m (328.1 ft.): P/N 91616060
Power+Data Cable, Install LSZH, 100 m (328.1 ft.): P/N 91616017

Ordering Information VC-Strip™ 8x1 60 RGB: P/N 90357480 (to be ordered in multiples of 10) VC-Strip™ 4x1 60 RGB: P/N 90357490 (to be ordered in multiples of 20)
