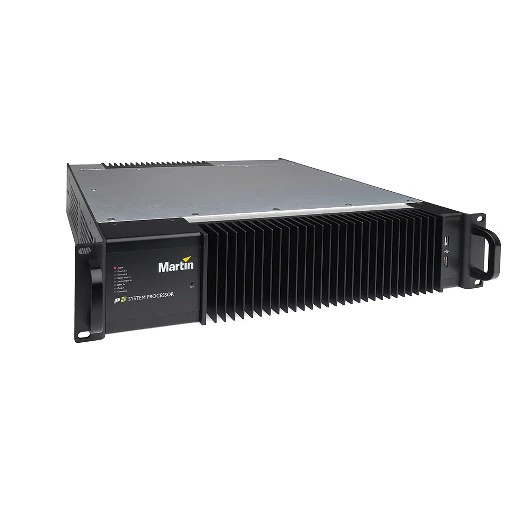

Martin P3 200 System Controller

더 큰 이미지

P3-200 시스템 컨트롤러는 DVI 및 SDI 신호를 Martin Creative LED 제품 전체 라인업과 P3 지원 MAC 무빙 헤드에 매핑하여 최대 520,000개의 픽셀을 구동합니다. 조명 및 자동화 시스템과의 통합을 지원하며, 이를 통해 P3 시스템 컨트롤러 제품군은 폭넓은 새로운 창의적 가능성을 열어 줍니다.

시장에서 가장 사용자 친화적인 LED 비디오 컨트롤러
모든 Martin Creative LED 제품 및 P3 지원 MAC 무빙 헤드와 호환
조명 제어(DMX, Art-Net, sACN) 및 자동화 시스템과 통합
비디오 입력, DMX 제어 또는 두 가지 방식을 혼합하여 연결된 픽스처 구동

기능

최대 520,000개 픽셀 구동
내장형 스케일러 및 매퍼
최대 1920x1080 DVI-D 입력
최대 1920x1080 HD-SDI 입력
쉬운 설정 마법사를 포함한 내장형 GUI(그래픽 사용자 인터페이스)
GUI(그래픽 사용자 인터페이스) 내에서 비디오 매핑의 실시간 시각화
시장에서 가장 사용자 친화적인 LED 비디오 프로세서
모든 Martin Creative LED 제품 및 P3 지원 MAC 무빙 헤드와 호환
조명 제어(DMX, Art-Net & sACN) 및 자동화 시스템과 통합
연결된 모든 제품이 상태 및 문제를 컨트롤러로 보고하여 간편한 모니터링 및 유지보수 지원
P3 System Controller 제품군의 모든 제품과 호환되는 쇼파일(P3-PC 오프라인 에디터 포함)
연결된 픽스처는 비디오 매핑과 DMX(픽셀 매핑) 제어 간 실시간 크로스페이드 또는 토글 가능

상세 정보

물리적 사양 깊이: 380 mm (15.0 in.) 너비: 482 mm (19.0 in.) 높이(랙마운트 2U): 90 mm (3.5 in.) 무게: 7.7 kg (17.0 lbs.)

제어/사용자 인터페이스 사용자 인터페이스: SXGA(1280 x 1024) 이상 모니터(VGA), USB 키보드, USB 마우스 장치 상태: 상태 표시 LED

DVI 비디오 입력 최대 1920x1080까지 전 해상도 지원 RGB 및 프로그레시브 스캔만 지원

SDI 비디오 입력 SD-SDI 525/60(NTSC) 또는 625/50(PAL) 1개, SMPTE 259M 준수 HD-SDI 720p(SMPTE 296M 준수) 또는 1080i(SMPTE 292M 준수) 1개 3G-SDI 1개, SMPTE 424M 준수(레벨 A 동기화만 호환)

비디오 처리 컨트롤러 픽셀 처리 용량: 520 000 픽셀(P3-200 추가로 확장 가능)* 컨트롤러 조명기구 처리 용량: 1000개(P3-200 추가로 확장 가능) 최대 작업 영역: 1 310 720 픽셀 최대 활성 캡처 영역: 1 048 576 픽셀 시스템 처리 비트 심도: 색당 16비트(픽셀당 48비트) 시스템 지연 시간, DVI: 2프레임 시스템 지연 시간, SDI 프로그레시브: 2프레임 시스템 지연 시간, SDI 인터레이스: 3프레임 첫 번째 패널과 마지막 패널 간 지연 시간: 없음 이미지 회전 스케일링(전역 및 혼합 픽셀 피치) 디인터레이싱 감마 커브 선택 및 조정 실시간 패널 콘텐츠 리매핑 실시간 색온도 및 색 공간 제어 비디오 입력 및 매핑된 캔버스의 실시간 미리보기 DMX 512 / Art-Net / sACN 실시간 제어 파라미터 Art-Net 및/또는 sACN 입력 최대 4유니버스* 전체 밝기 RGB 밝기 색온도 X-Y 비디오 이미지 위치 비디오 이미지 회전 화면 정지(Freeze) 블랙아웃 테스트 패턴 선택 프리셋 호출(비디오 입력 선택 및 스케일링 포함) Kinesys K2 / Tait Navigator 실시간 제어 파라미터 X-Y 비디오 이미지 위치 비디오 이미지 회전 *지원 & 다운로드 페이지의 P3 시스템 컨트롤러 용량 안내 참조

P3 신호 프로토콜 신호 유형: 기가비트 이더넷 프로토콜: Martin P3 독자 프로토콜 핫 플러그 지원: 지원, 모든 연결부 전기적 절연 케이블 유형: 이더넷, 차폐형, CAT 5e 이상 케이블 길이: 임의의 두 장치 간 최대 100 m (328 ft.), 이더넷 스위치로 연장 가능 라인당 최대 패널 수: 50개, 이더넷 스위치로 확장 가능

구조 하우징: 스틸 및 알루미늄 색상: 무광 블랙 보호 등급: IP20

설치 설치 방식: 19인치 랙마운트(2U) 또는 독립 거치

연결부 전원 입력: IEC 소켓 P3 데이터 입/출력: etherCON 소켓 DVI 비디오 입력: DVI-D(DVI-I 커넥터를 통해) SDI 비디오 입력: BNC 1개 SDI 비디오 스루: BNC 1개 네트워크(원격 관리, Art-Net, sACN 및 Kinesys K2/Vector): etherCON 소켓 DMX 입력: 5핀 락킹 XLR 주변기기 및 USB 메모리 장치: USB 2.0 포트 4개 사용자 인터페이스 모니터: VGA 시리얼 데이터(미사용): DB9 커넥터를 통한 RS-232

전기 사양 AC 전원: 115-250 V, 47-63 Hz 전원 공급 장치: 내장형, 범용 멀티 볼티지 메인 퓨즈: 2A, T(지연형)

열 사양 냉각: 강제 공랭 최대 주위 온도(Ta max.): 50° C (122° F) 최소 주위 온도(Ta min.): 0° C (32° F) 총 발열량(계산값, +/- 10%): 685 BTU/hr.

인증 EU 안전: EN 60950-1 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 6100-4-2, EN 6100-4-3, EN 6100-4-4, EN 6100-4-5, EN 6100-4-6, EN 6100-4-11 미국 안전: ANSI/UL 60950-1 캐나다 안전: CAN/CSA C22.2 No. 60950-1

포함 품목 Schuko 커넥터가 적용된 EU 방식 전원 케이블 미국 방식 전원 케이블 영국 방식 전원 케이블

관련 품목 Martin P3-100™ 시스템 컨트롤러: P/N 90721010 Martin P3-300™ 시스템 컨트롤러: P/N 90721060 Martin P3-PC™ 시스템 컨트롤러: martin.com에서 무료 다운로드

주문 정보 Martin P3-200™ 시스템 컨트롤러: P/N 90721020
