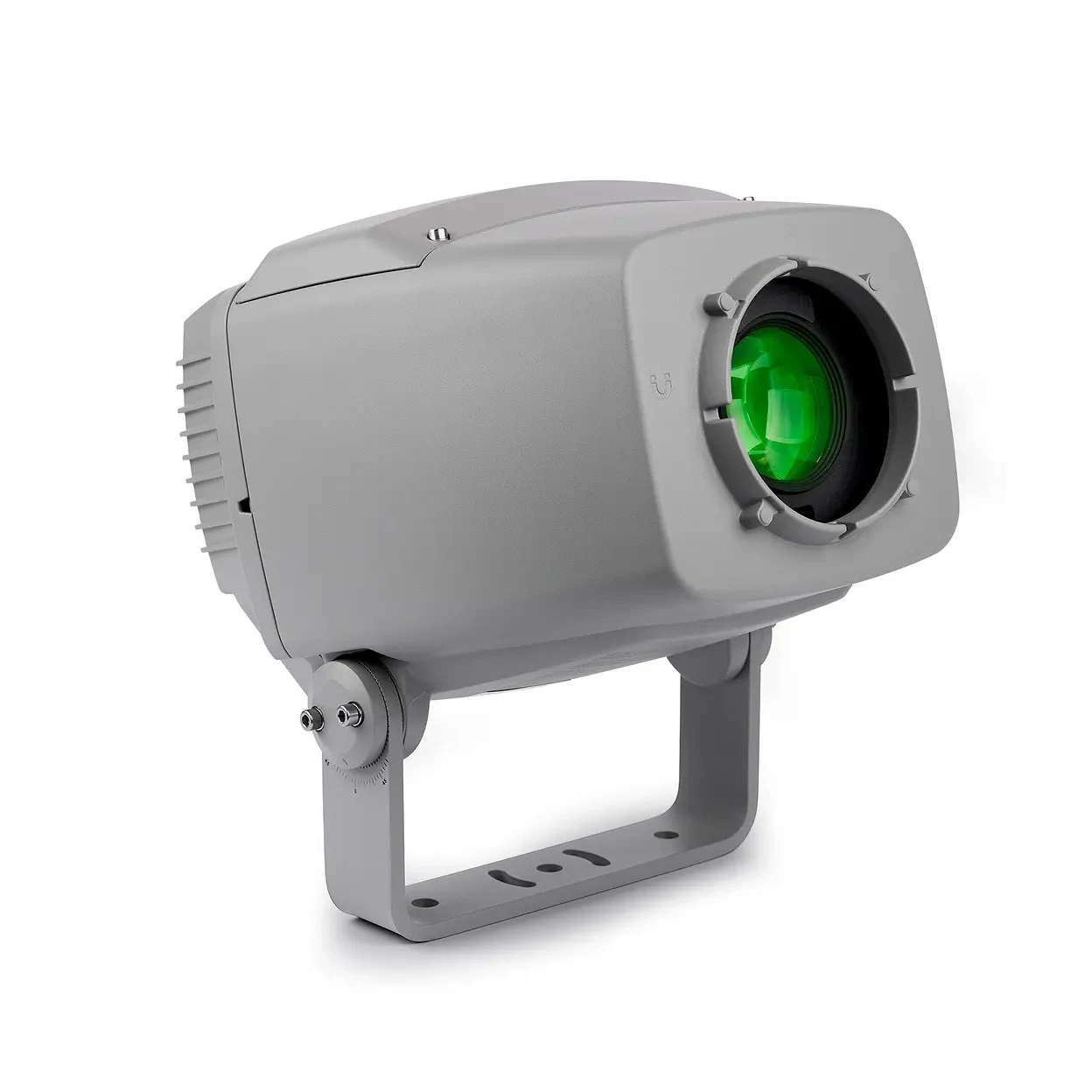

Exterior Projection Pro Compact

Projektor obrazu konfigurowalny o ochronie IP dla zastosowań na świeżym powietrzu

Exterior Projection Pro Compact

Martin Exterior Projection Pro Compact to projektor obrazu nowej generacji przeznaczony do zastosowań na zewnątrz, zaprojektowany w celu inspiracji do tworzenia zachwycających wizji i wszechstronności w różnorodnych aplikacjach architektonicznych, elewacyjnych i krajobrazowych.

Urządzenie wyposażone w modułową konstrukcję z 11 konfigurowalnymi opcjami i do czterech warstw efektów, w tym precyzyjnym ramkowaniem elewacji, oferuje szeroki spektrum możliwości twórczych przy jednoczesnym zminimalizowaniu złożoności i kosztów. Kompaktowe wymiary i lekka konstrukcja ułatwiają montaż na słupie i bezproblemową integrację z różnorodnymi instalacjami, zapewniając wiele możliwości aplikacyjnych. Elegancki, profesjonalny wygląd urządzenia gwarantuje bezproblemowe wkomponowanie się w każde otoczenie.

Wbudowany system zoomu umożliwia precyzyjne dostosowanie kąta projekcji od 15° do 45°, wspierany przez ultraefektywny system optyczny, który konsekwentnie dostarcza 5 200 lumenów w całym zakresie zoomu. Urządzenie zaprojektowane w celu maksymalnej efektywności energetycznej zawiera dedykowany tryb hibernacji, aktywowany za pośrednictwem kanału sterowania DMX, który znacząco zmniejsza zużycie energii w przypadku braku użytkownika.

Exterior Projection Pro Compact daje użytkownikom możliwość sterowania wieloma dynamicznymi efektami — w tym zoomem, ostrością, kolorami, gobo i animacjami — inspirując do najbardziej twórczych zastosowań. Dzięki opcjonalnemu modułowi ramkowaniu obraz projekcji można ramować, aby precyzyjnie dopasować się do elewacji. Inteligentne sterowanie wyposażone w przełącznik magnetyczny, DMX, RDM i programowanie autonomiczne za pośrednictwem Martin Companion zapewnia prostą konfigurację i programowanie.

Urządzenie, sprojektowane w celu spełnienia rygorystycznych norm środowiskowych, zmniejsza ślad węglowy poprzez wydajny system optyczny, opakowanie certyfikowane FSC i pełną możliwość naprawy. Przeznaczone do stałych instalacji na zewnątrz, jest w pełni oceniane do warunków zewnętrznych i wytrzymuje najtwardsze warunki środowiskowe, wspierane przez pełną 5-letnią gwarancję Martin.

Dzięki modułowej konstrukcji, kompaktowym wymiarom i najnowocześniejszym funkcjom, urządzenie stanowi niezwykle zaawansowane i opłacalne rozwiązanie. Idealne dla projektantów oświetlenia architektonicznego, architektów, integratorów systemów i wykonawców elektrycznych, oferuje niezrównaną wydajność, wszechstronność i łatwość obsługi.

Filmy





Funkcje

  • Flat-field, high-contrast image projection
  • 5,200 lumens output across the entire zoom range
  • Efficient optical system with integrated 15° - 45° zoom system
  • Configurable design for reduction of resources, cost, and weight
  • One gobo or four gobo modules
  • Animation module
  • Manual framing module for precise framing of projected image
  • 0-100% electronic dimming
  • Hibernation mode for very low power consumption
  • Compact and slim design
  • RDM and DMX control
  • Local diagnostics and focusing via magnetic sensor
  • Dedicated compartment for install of Power and DMX In/Out cables
  • Optional PD Hybrid In/Out cable solution for easy daisy-chain
  • Automatic thermal management for safe operation in high and low ambient temperatures
  • Fully-weatherized housing (IP66, IK08 and C-5 High corrosion rating)
  • Shipped in FSC-certified cardboard packaging
  • 5-year warranty

Specyfikacje

  • Physical Length: 342 mm (13.5 inch.) Width: 272 mm (10.7 inch.) Height: 335 mm (13.2 inch.) Weight: 12.5-13.9 kg (27.5–30.6 lbs)
    depending on actual configuration
    Weight depends on actual configuration
    Dynamic Effects Color wheel: 5 dichroic colors (red, green, blue, yellow, CTO) + open Zoom: Motorized, 15° - 45° beam angle Dimming: 0-100% electronic Shutter: Strobe and pulse effects, instant open and blackout Focus: Motorized, variable 3 m (9.8 ft.) to infinity Accessory 1-gobo module: indexing, variable rotation Accessory 4-gobo module: selection, indexing, variable rotation Accessory animation module: Continuous rotation with variable speed and direction (always in aperture) Accessory Framing module: 4 blades for manual adjustment of insert and angle (8 finger knobs with locking mechanism)
    Control and Programming User interface: Magnetic sensor to call up fixture status and focus fixture Stand-alone control: Up to 20 scenes with individual fade/ hold times Control options: DMX, RDM, stand-alone Configuration, addressing and status: Via RDM 8-bit control: Color and gobo selection 16-bit control: Gobo indexing and rotation, Animation, Focus, Zoom and Intensity DMX channels: 13/14 (Basic / Extended) DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20
    Optics

    Light source: 130W White light LED engine
    LED lifetime: minimum 30,000 hours (to >70% luminous output)*
    Full Zoom Range: 15° - 45° (Field Angle)
    *Figure obtained under manufacturer's test conditions

    Photometric Data

    CRI (Color Rendering Index) : >70
    Color Temperature: 7,500 K
    Fixture Luminous Output: 5,200 lumens
    Light Engine Luminous Output: 13,000 lumens
    LED Refresh Rate: 2,400 Hz.
    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient

    Construction Housing:

    Cast aluminum

    Finish: Hard anodized Front glass: 5 mm (0.2 in.) anti-reflection coated tempered glass Ingress protection: IP66 Impact resistance: IK08 Corrosion resistance: C5 (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
    EPA (Effective Projected Area): 0.1 m2 Color options: Traffic Grey RAL 7042, Traffic White RAL 9016, Traffic Black RAL 9017
    Service Lid for gobo change or insert of accessory effect modules
    Gobos Suitable material: Borosilicate glass, coatings heatresistant to 450°C (842° F) Gobo diameter: 19.0 mm +0/-0.3 mm (0.74 in. +0/-0.02 in.) Maximum image diameter: 15 mm (0.59 in.) Glass gobo thickness, minimum: 1.1 mm ±0.1 mm (0.045 ±0.004 in.) Glass gobo thickness, maximum: 3.0 mm ±0.3 mm (0.12in. ± 0.012 in.) Aluminum gobo thickness: 0.5 mm ± 0.02 mm (0.020 in. ± 001 in) HT paint
    Gobos and Color Frame
    Installation Mounting: Adjustable yoke Orientation: Any, except horizontal angles above 70° Minimum distance to illuminated surfaces: 0.5 m (20 in.)
    Connections Power cable entry: IP68 cable gland (accepts 8 mm-12 mm) Power connection: Terminal for power in separate compartment Data cable entry: Terminal for power in separate compartment Data connection: Terminal for data in separate compartment
  • Electrical

    AC power: 100-240/277 V nominal, 50/60 Hz
    Power supply: Auto-ranging electronic switch-mode
    Surge protection: 4 KV
    Max earth-leakage current: 0.4 mA
    Power factor: 0.98 @ 110 V / 0.96 @ 230 V, 0.91 @ 277 V
    Max current draw: 0.98 @ 110 V / 0.96 @ 230 V, 0.91 @ 277 V
    Typical current draw: 1.48 A @110 V, 0.71 A @230 V, 0.63 A @ 277 V *
    Power Consumption
    Maximum: 180 W
    Typical: 160 W *
    Idle: 10 W *
    Hibernation: 3 W *
    *Measurements made at nominal voltage with all LEDs at full intensity. Allow for a deviation of +/- 10%.
    Typical: full output, no effects moving, regulated fan speed.
    Idle: no output, no effects moving, regulated fan speed.
    Hibernation: no output, motors de-energized, fans stopped, wake-up procedure to re-use fixture.

    Thermal Cooling: Convection and forced air (temperature regulated) Maximum surface temperature: 60° C (140° F) Maximum ambient temperature (Ta max.): 45° C (113° F) * Minimum ambient temperature (Ta min.): -30° C (-22° F)**
    *Above this temperature, the fixture regulates output to protect from overheating.
    **For instant wake-up with no warm-up mode, leave power applied constantly in ambient temperatures below 0° C (32° F)
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard outer packaging Efficacy (max output): 32.9 lm/W LWR*: 416 lm/kg (189 lm/lbs.)
    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032(Class B),EN55035, EN 61000-3-2, EN 61000-3-3, EN 61547 US safety: ANSI/UL 1598 US EMC: CFR 47 Part 15 Class B Canadian safety: CSA C22.2 No 250.13 Canadian EMC: CAN ICES (B)/ NMB(B) Australia/NZ: RCM Thailand: TISI 1955-2551 BIS certification: (Pending) Korea: KS C 9832, KS C 9835
    Included Items

    4 pcs Insulated ferrules crimp terminal connectors for Power
    4 pcs Insulated ferrules crimp terminal connectors for Data
    1 pcs desiccant sachet
    1 pcs Multi-Language Safety and Installation Manual

    Related Items Martin Companion Cable (for firmware update over DMX): P/N 91616091 Martin Companion Software: free download from www.martin.com
    Ordering Information - Fixtures Exterior Projection Pro Compact, Grey: MAR-90560250 Exterior Projection Pro Compact, White: MAR-90560251 Exterior Projection Pro Compact, Black: MAR-90560252
    Ordering Information - Accessory Modules Manual framing module: MAR-90560260 Animation Module: MAR-90560261 One gobo holder module: MAR-90560262 Four gobo wheel module: MAR-90560263
    Ordering Information - Accessories Hybrid PD cable tail In/Out 0.5 m, black: MAR-91700020 Hybrid PD cable tail In/Out 0.5 m, white: MAR-91700022 Junction Box Power DMX to PD: P/N MAR-91700019
    Ordering Information - Related Items Glareshield Black: MAR-90560264 Exterior Multitool: MAR-90590025 Attachment plate for safety wire: MAR-90590050 Gobo ring D19 EP Compact - Set of 10: MAR-90560270 Animation wheel w open hole - Set of 5: MAR-90560271
