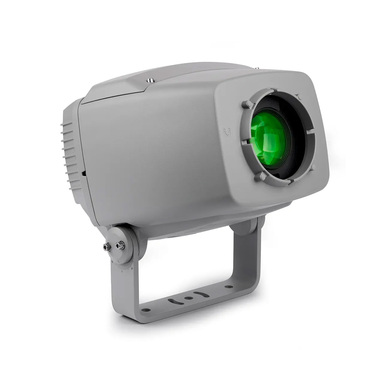

Exterior Projection Pro Compact

Proyector de imagen configurable con clasificación para exteriores

Exterior Projection Pro Compact

El Martin Exterior Projection Pro Compact es un proyector de imagen exterior de nueva generación diseñado para inspirar creatividad cautivadora y versatilidad en una amplia gama de aplicaciones arquitectónicas, de fachada y paisajísticas.

Con un diseño modular con 11 opciones configurables y hasta cuatro capas de efectos, incluido el encuadre preciso de fachada, el proyector ofrece un amplio espectro de posibilidades creativas mientras minimiza la complejidad y el costo. Su tamaño compacto y diseño ligero facilitan el montaje en poste e integración perfecta en diversos sistemas, proporcionando múltiples posibilidades de aplicación. La apariencia elegante y profesional del proyector garantiza que se adapte sin esfuerzo a cualquier entorno.

El sistema de zoom integrado permite ajustar con precisión el ángulo de proyección de 15° a 45°, respaldado por un sistema óptico ultraeficiente que entrega consistentemente 5.200 lúmenes en todo el rango de zoom. Diseñado para máxima eficiencia energética, el proyector incluye un modo de hibernación dedicado, activado a través del canal de control DMX, que reduce significativamente el consumo de energía cuando no está en uso.

Al empoderar a los usuarios con control sobre múltiples efectos dinámicos —incluyendo zoom, enfoque, colores, gobos y animaciones—, el Exterior Projection Pro Compact inspira las aplicaciones más creativas. Con el módulo de encuadre opcional, la imagen proyectada puede encuadrarse para coincidir precisamente con la fachada. Los controles inteligentes incluyen un interruptor magnético, DMX, RDM y programación autónoma a través de Martin Companion, asegurando configuración y programación directas.

Diseñado para cumplir estrictos estándares ambientales, el proyector reduce su huella de carbono a través de su sistema óptico eficiente, embalaje certificado FSC y reparabilidad completa. Diseñado para instalaciones exteriores permanentes, cuenta con clasificación totalmente exterior para resistir las condiciones ambientales más severas y está respaldado por la garantía completa de 5 años de Martin.

Con su diseño modular, factor de forma compacto y características de última generación, el proyector es una solución increíblemente avanzada y rentable. Ideal para diseñadores de iluminación arquitectónica, arquitectos, integradores de sistemas y contratistas eléctricos, ofrece rendimiento inigualable, versatilidad y operación fácil de usar.

Videos





Características

  • Flat-field, high-contrast image projection
  • 5,200 lumens output across the entire zoom range
  • Efficient optical system with integrated 15° - 45° zoom system
  • Configurable design for reduction of resources, cost, and weight
  • One gobo or four gobo modules
  • Animation module
  • Manual framing module for precise framing of projected image
  • 0-100% electronic dimming
  • Hibernation mode for very low power consumption
  • Compact and slim design
  • RDM and DMX control
  • Local diagnostics and focusing via magnetic sensor
  • Dedicated compartment for install of Power and DMX In/Out cables
  • Optional PD Hybrid In/Out cable solution for easy daisy-chain
  • Automatic thermal management for safe operation in high and low ambient temperatures
  • Fully-weatherized housing (IP66, IK08 and C-5 High corrosion rating)
  • Shipped in FSC-certified cardboard packaging
  • 5-year warranty

Especificaciones

  • Physical Length: 342 mm (13.5 inch.) Ancho: 272 mm (10.7 inch.) Altura: 335 mm (13.2 inch.) PESO: 12.5-13.9 kg (27.5–30.6 lbs)
    depending on actual configuration
    Weight depends on actual configuration
    Dynamic Effects Color wheel: 5 dichroic colors (red, green, blue, yellow, CTO) + open Zoom: Motorized, 15° - 45° beam angle Dimming: 0-100% electronic Shutter: Strobe and pulse effects, instant open and blackout Focus: Motorized, variable 3 m (9.8 ft.) to infinity Accessory 1-gobo module: indexing, variable rotation Accessory 4-gobo module: selection, indexing, variable rotation Accessory animation module: Continuous rotation with variable speed and direction (always in aperture) Accessory Framing module: 4 blades for manual adjustment of insert and angle (8 finger knobs with locking mechanism)
    Control and Programming User interface: Magnetic sensor to call up fixture status and focus fixture Stand-alone control: Up to 20 scenes with individual fade/ hold times Control options: DMX, RDM, stand-alone Configuration, addressing and status: Via RDM 8-bit control: Color and gobo selection 16-bit control: Gobo indexing and rotation, Animation, Focus, Zoom and Intensity DMX channels: 13/14 (Basic / Extended) DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20
    Optics

    Light source: 130W White light LED engine
    LED lifetime: minimum 30,000 hours (to >70% luminous output)*
    Full Zoom Range: 15° - 45° (Field Angle)
    *Figure obtained under manufacturer's test conditions

    Photometric Data

    CRI (Color Rendering Index) : >70
    Color Temperature: 7,500 K
    Fixture Luminous Output: 5,200 lumens
    Light Engine Luminous Output: 13,000 lumens
    LED Refresh Rate: 2,400 Hz.
    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient

    Construction Housing:

    Cast aluminum

    Acabado: Hard anodized Front glass: 5 mm (0.2 in.) anti-reflection coated tempered glass Ingress protection: IP66 Impact resistance: IK08 Corrosion resistance: C5 (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
    EPA (Effective Projected Area): 0.1 m2 Color options: Traffic Grey RAL 7042, Traffic White RAL 9016, Traffic Black RAL 9017
    Service Lid for gobo change or insert of accessory effect modules
    Gobos Suitable material: Borosilicate glass, coatings heatresistant to 450°C (842° F) Gobo diameter: 19.0 mm +0/-0.3 mm (0.74 in. +0/-0.02 in.) Maximum image diameter: 15 mm (0.59 in.) Glass gobo thickness, minimum: 1.1 mm ±0.1 mm (0.045 ±0.004 in.) Glass gobo thickness, maximum: 3.0 mm ±0.3 mm (0.12in. ± 0.012 in.) Aluminum gobo thickness: 0.5 mm ± 0.02 mm (0.020 in. ± 001 in) HT paint
    Gobos and Color Frame
    Installation MONTAJE: Adjustable yoke Orientation: Any, except horizontal angles above 70° Minimum distance to illuminated surfaces: 0.5 m (20 in.)
    Connections Power cable entry: IP68 cable gland (accepts 8 mm-12 mm) Power connection: Terminal for power in separate compartment Data cable entry: Terminal for power in separate compartment Data connection: Terminal for data in separate compartment
  • Electrical

    AC power: 100-240/277 V nominal, 50/60 Hz
    Power supply: Auto-ranging electronic switch-mode
    Surge protection: 4 KV
    Max earth-leakage current: 0.4 mA
    Power factor: 0.98 @ 110 V / 0.96 @ 230 V, 0.91 @ 277 V
    Max current draw: 0.98 @ 110 V / 0.96 @ 230 V, 0.91 @ 277 V
    Typical current draw: 1.48 A @110 V, 0.71 A @230 V, 0.63 A @ 277 V *
    Power Consumption
    Maximum: 180 W
    Typical: 160 W *
    Idle: 10 W *
    Hibernation: 3 W *
    *Measurements made at nominal voltage with all LEDs at full intensity. Allow for a deviation of +/- 10%.
    Typical: full output, no effects moving, regulated fan speed.
    Idle: no output, no effects moving, regulated fan speed.
    Hibernation: no output, motors de-energized, fans stopped, wake-up procedure to re-use fixture.

    Thermal Cooling: Convection and forced air (temperature regulated) Maximum surface temperature: 60° C (140° F) Maximum ambient temperature (Ta max.): 45° C (113° F) * Minimum ambient temperature (Ta min.): -30° C (-22° F)**
    *Above this temperature, the fixture regulates output to protect from overheating.
    **For instant wake-up with no warm-up mode, leave power applied constantly in ambient temperatures below 0° C (32° F)
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant FSC: Certified cardboard outer packaging Efficacy (max output): 32.9 lm/W LWR*: 416 lm/kg (189 lm/lbs.)
    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032(Class B),EN55035, EN 61000-3-2, EN 61000-3-3, EN 61547 US safety: ANSI/UL 1598 US EMC: CFR 47 Part 15 Class B Canadian safety: CSA C22.2 No 250.13 Canadian EMC: CAN ICES (B)/ NMB(B) Australia/NZ: RCM Thailand: TISI 1955-2551 BIS certification: (Pending) Korea: KS C 9832, KS C 9835
    Included Items

    4 pcs Insulated ferrules crimp terminal connectors for Power
    4 pcs Insulated ferrules crimp terminal connectors for Data
    1 pcs desiccant sachet
    1 pcs Multi-Language Safety and Installation Manual

    Related Items Martin Companion Cable (for firmware update over DMX): P/N 91616091 Martin Companion Software: free download from www.martin.com
    Ordering Information - Fixtures Exterior Projection Pro Compact, Grey: MAR-90560250 Exterior Projection Pro Compact, White: MAR-90560251 Exterior Projection Pro Compact, Black: MAR-90560252
    Ordering Information - Accessory Modules Manual framing module: MAR-90560260 Animation Module: MAR-90560261 One gobo holder module: MAR-90560262 Four gobo wheel module: MAR-90560263
    Ordering Information - Accessories Hybrid PD cable tail In/Out 0.5 m, black: MAR-91700020 Hybrid PD cable tail In/Out 0.5 m, white: MAR-91700022 Junction Box Power DMX to PD: P/N MAR-91700019
    Ordering Information - Related Items Glareshield Black: MAR-90560264 Exterior Multitool: MAR-90590025 Attachment plate for safety wire: MAR-90590050 Gobo ring D19 EP Compact - Set of 10: MAR-90560270 Animation wheel w open hole - Set of 5: MAR-90560271
