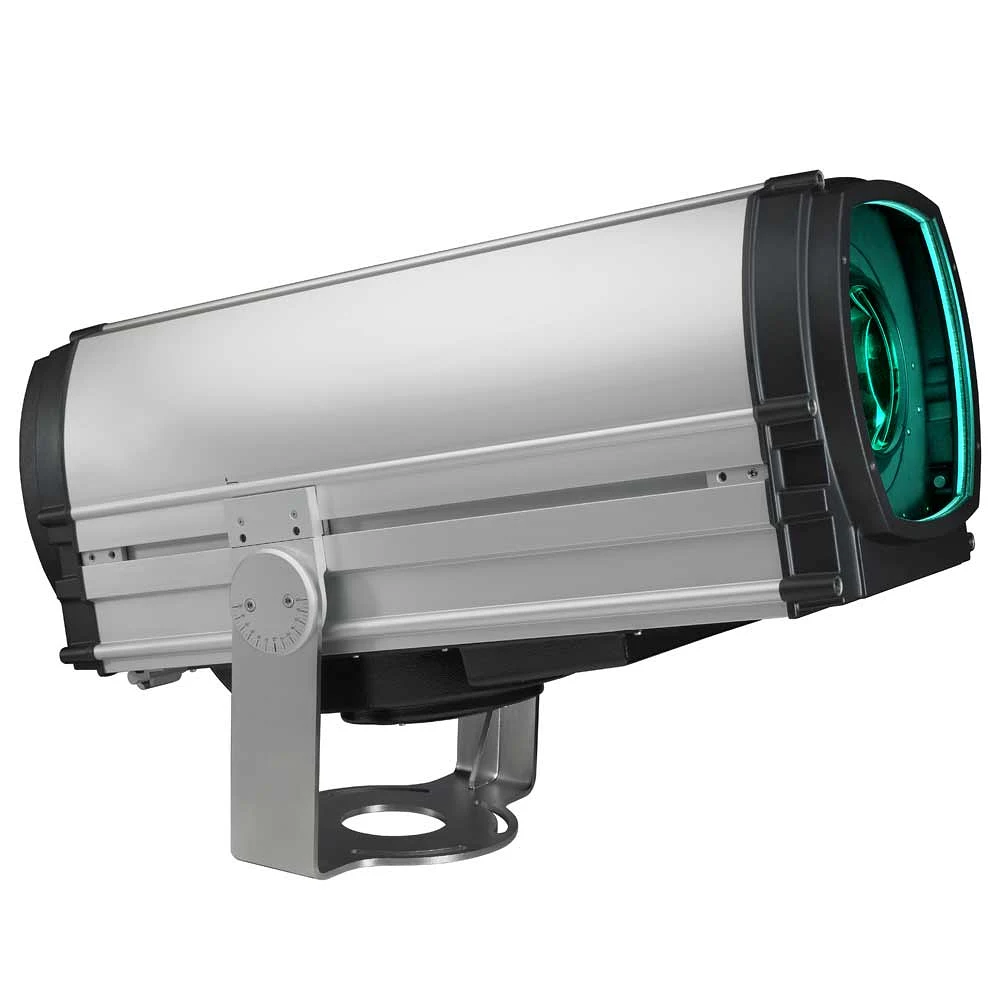

O Exterior 1200 Image Projector é um luminoso potente de 1200 W concebido para projetar imagens animadas e efeitos em estruturas e arquitetura de referência.
Imagens maiores
Características
- Lâmpada de halogéneo metálico de 1200 W
- Sistema de mistura de cores CMY
- Roda de cores com cores primárias vermelho, verde e azul
- 4 slots de gobo tamanho D para projetar imagens gráficas
- Sistema de animação de gobo para criar efeitos de iluminação animados
- Controlo de intensidade de 0-100%
- Alto desempenho óptico: distribuição uniforme de luz e cor
- Escolha entre opções de feixe estreito, médio ou largo
- Zoom dinâmico para ângulos de feixe variáveis: 11°- 17° / 17°- 34° / 30°- 48°
- Zoom e foco motorizados
- DMX, autónomo, sincronizado (hospedeiro/cliente)
- Definição de endereço integrada: nenhum dispositivo adicional necessário
- Classificação à prova de intempéries: IP65
Mais detalhes
FísicoComprimento: 1006 mmLargura: 448 mmAltura: 620 mmPeso: 90 kgÁrea Efetiva Projetada (EPA): 0,8 m2
Efeitos DinâmicosMistura de cores: CMYCiana: 0 - 100%Magenta: 0 - 100%Amarelo: 0 - 100%Roda de cor: 4 compartimentos para filtros intercambiáveisRoda de gobo rotativa: 4 posições de gobo intercambiáveis (uma necessária para abertura), indexação de gobo, rotação contínua de goboAnimação de gobo: Roda de animação intercambiável, indexação, rotação contínua com ângulo, velocidade e direção variáveisRegulador/obturador mecânico: Escurecimento variável de 0 - 100%, abertura instantânea e bloqueioFoco: 3 m até infinitoZoom: Motorizado
Controlo e ProgramaçãoOpções de controlo: DMX, autónomo, sincronizado (anfitrião/cliente)Canais DMX: 17Definição de endereço DMX: MUM, painel de controlo integradoControlo de 16 bits: Regulador mecânico, indexação/velocidade de gobo rotativo, foco, zoomOpções de acionamento autónomo: Temporizador interno e/ou nível de luz ambienteMemória autónoma: 20 cenasProgramação autónoma: MUM, painel de controlo integradoProtocolo: USITT DMX512-ARecetor: RS-485
LâmpadaTipo: Halogeneto metálico de 1200 WFornecida como padrão: Philips MSD 1200Soquete: G22Controlo: Ligação/desligação automática e/ou remota
ÓticaÂngulo de feixe: Lente de ângulo estreito 12° - 18°, lente de ângulo médio 18° - 36°, lente de ângulo amplo 31° - 51°, ângulos de corte
ConstruçãoCaixa: AlumínioAcabamento: Anodizado transparenteVidro frontal: 6 mm revestido anti-reflexoFiltros da roda de cor: 1,2 mm, dicroico, hexagonalClassificação de proteção: Local molhado UL, compartimento principal concebido para IP65
GobosMaterial: Metal ou vidroTamanho: DDiâmetro exterior: 53,3 mm +0/- 0,3 mmDiâmetro máximo de imagem: 48 mmEspessura máxima: 2 mm (0,08 pol.)Orientação de imagem: Verdadeira do lado da lâmpada
InstalaçãoOrientação: Qualquer (a entrada de ar deve ficar voltada para baixo)Apontamento vertical: +/- 90°
LigaçõesEntrada do cabo de alimentação: Pernos de cabo IP68Ligação de alimentação: Conectores rápidosEntrada do cabo de dados: Pernos de cabo IP68Ligação de dados: Tomadas RJ-45, conectores com parafuso/rápidos
ElétricoAlimentação CA: 200/208/220/230/240/250/277 V nominal, 50/60 HzFusível principal: 17,5 AT (ação lenta)Balastro: MagnéticoPotência em standby: 20 W
Potência e Corrente Típicas200 V, 50 Hz: 1380 W, 7,0 A, FP 0,975200 V, 60 Hz: 1405 W, 7,3 A, FP 0,960208 V, 60 Hz: 1417 W, 7,1 A, FP 0,958220 V, 50 Hz: 1373 W, 6,4 A, FP 0,973230 V, 50 Hz: 1365 W, 6,1 A, FP 0,973240 V, 50 Hz: 1370 W, 5,9 A, FP 0,973250 V, 50 Hz: 1364 W, 5,6 A, FP 0,972277 V, 60 Hz: 1417 W, 5,4 A, FP 0,956Medições efetuadas com tensão nominal. Permitir desvio de +/- 10%.
TérmicoArrefecimento: Ar forçado, permutador de calor ar/ar integrado, barreira IP65Temperatura ambiente máxima (Ta máx.): 45° CTemperatura ambiente mínima (Ta mín.): -20° C, a alimentação deve ser mantida abaixo de 0° CTemperatura de superfície máxima, estado estacionário, Ta=45° C: 70° CDissipação total de calor (calculada, +/- 10%): 4950 BTU/h
AprovaçõesSegurança EUA: UL 1598Segurança Canadá: CSA C22.2 No. 250.0-04Segurança UE: EN 60598-1, EN 61347-1EMC UE: EN 55 015, EN 55 103-1, EN 61 000-3
Itens InclusosLâmpada Philips MSD 1200: 97010313Dois pernos de cabo IP68 M16 x 1,5, metal, cabo Ø 5,5 mm - 10 mm: 13102031Um perno de cabo IP68 M20 x 1,5, metal, cabo Ø 8 mm - 13 mm: 13102090Quatro tampas de entrada M16 (instaladas), metal: 13102050Dois tampas M
