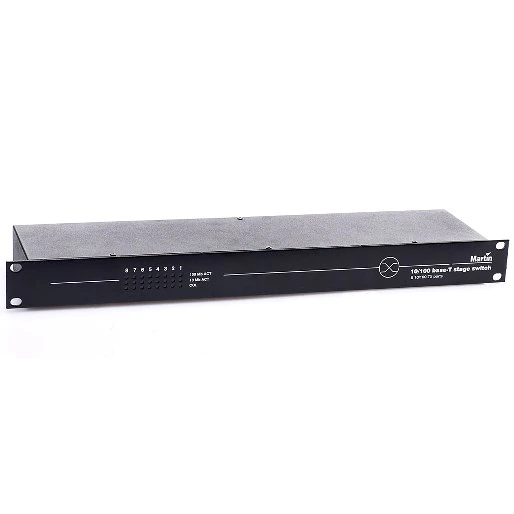

Martin Ethernet-växeln är utformad för att möjliggöra full logistisk kapacitet inom stora belysningskontrollsystem med flera kontrollkonsoler och ökade antal DMX-universum.
Större bilder
Funktioner
Fler detaljer
Fysiska
Längd: 482 mm
Bredd: 110 mm
Höjd: 45 mm
Vikt: 1,4 kg
Prestanda
Fullt inmatnings- och överföringshastighet för Ethernet-ramar:
Maximal ramlängd: 1536 byte
Automatisk identifiering av 10 Mb eller 100 Mb-enhet:
Automatisk växling mellan halv och heldubbelt läge:
Automatisk detektering av raka eller korsade anslutningar, automatisk portkonfiguration:
Kontroll/användargränssnitt
8 x 3 LED-matris visar 10 Mb-aktivitet, 100 Mb-aktivitet och kollision för varje port:
Konstruktion
Hölje: Stål och aluminium
Finish: Elektrostatisk pulverlack
Installation
19-tums rackmontage (1U):
Anslutningar
8 x 10/100 base-T Ethernet-portar: Neutrik låsning RJ45 Ethercon-uttag
AC-strömingång: 3-polig IEC
Elektrisk
AC-ström: Automatisk intervall 100 - 240 VAC nominell, 50/60 Hz
Typisk effekt och ström
120 V, 60 Hz: 3 W, 0,1 A
230 V, 50 Hz: 3 W, 0,1 A
Godkännanden
Säkerhet i USA: UL 60950
Säkerhet i EU: EN 60950
EU EMC: EN 61000-3-2, EN 61000-3-3, EN 61000-6-1, EN 61000-6-3
ETL KUN USA
ETL KUN USA Ingår items
5 m Ethernet-kabel, rak, Neutrik NE8MC-skyddade RJ-45-kontakter, UL/IEC godkänd: 91611100
Användarmanual: 35000165
Beställningsinformation
Ethernet-växel: 90758110
