VC-Strip 15
Eingestellt

Kreatives LED-Videoband mit 15-mm-Pixelabstand

VC-Strip 15
Größere Bilder

Die VC-Strip-Familie schlanker LED-Videostreifen eignet sich ideal für die Integration von Video in Bühnen- und Bühnenbilddesigns, Innenräume, benutzerdefinierte Setzelemente und mehr. VC-Strips sind vollständig auf Pixel-Ebene in Helligkeit und Farben kalibriert, um optimale Gleichmäßigkeit und Qualität zu gewährleisten, und werden von Martins preisgekrönter P3 System Controller-Familie angesteuert, um eine reibungslose Wiedergabe zu ermöglichen, die jedes DMX-basierte System übertrifft. VC-Strips sind in verschiedenen Längen erhältlich und können sogar vor Ort auf die erforderliche Länge zugeschnitten werden.

  • Breites Spektrum von Pixelabständen für jede Anwendung
  • Einfache Verkabelung, Zuordnung und Konfiguration
  • Hell und vollständig kalibriert für optimale Konsistenz

Videos





















Eigenschaften

  • 15-mm-Pixelpitch
  • 32/16 individuell steuerbare Pixel
  • DMX-Steuerung
  • P3-Steuerung mit VideoMapping
  • Hybrid DMX + P3-Steuerung (Echtzeit-Umschaltung zwischen DMX, PixelMapping und VideoMapping über P3-Switch-Kanal)
  • 5000 nits Helligkeit
  • 225 Lumen pro Meter
  • High-Quality-Bildverarbeitung mit 16-Bit pro Farbe
  • Pixel-genaue Helligkeits- und Farbkalibrierung für optimale Bildqualität und Produktabstimmung
  • Intuitive Zuordnung und Adressierung über P3 System Controller
  • Kombinierte Stromversorgungs-/Dateneingabe (Einzelkabel für Stromversorgung und Dateneingabe)
  • Kombinierte Stromversorgungs-/Datendurchleitung (zum Verketten mehrerer VC-Strips)
  • Unterstützt durch integrierte Stromversorgung und Datenprozessor (P3 PowerPort 1500 oder DMX PowerPort 375) sowie einfaches Kabelsystem

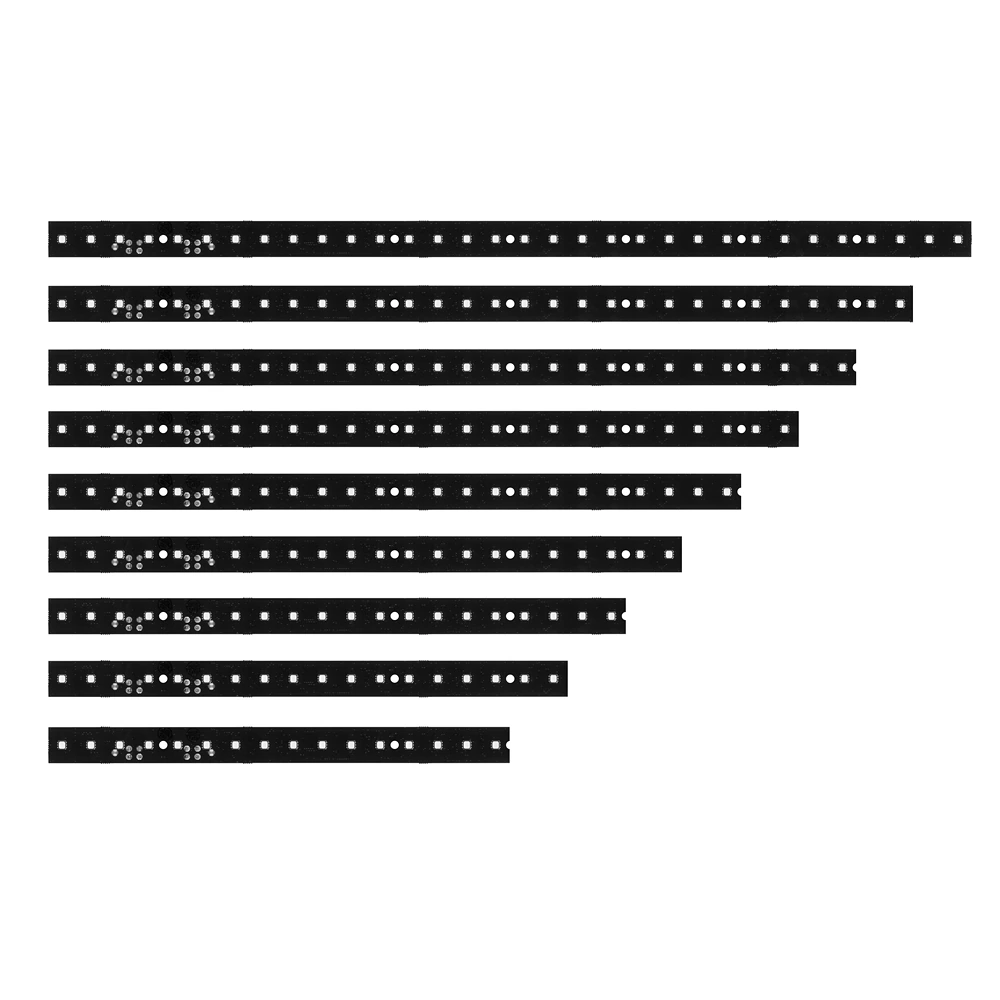

  • VC-Strip-Länge kann vor Ort angepasst werden (einfaches Zuschneiden) für Integrationsanforderungen
  • Kompatibel mit VC-Grid 15

Spezifikationen

  • Physical VC-Strip 16x1 15™:

    Length: 240 mm (9.5 in.) *
    Width: 19 mm (0.8 in.)
    Height: 15 mm (0.6 in.)
    Weight: 33 g (0.08 lbs.)

     VC-Strip 32x1 15™:

    Length: 480 mm (18.9 in.) *
    Width: 19 mm (0.8 in.)
    Height: 15 mm (0.6 in.)
    Weight: 54 g (0.12 lbs.)

     *Including 1 mm board-to-board gap
    Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control options: Martin P3™ System Controller (via Martin P3 PowerPort™) or DMX Protocol detection: Automatic Setting and addressing: Martin P3™ System Controller or RDM-compliant controller Color and intensity calibration: Pixel-level DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Firmware update: Via Martin P3™ System Controller

    Control modes, direct DMX control: Module and Pixel DMX channels, direct DMX control: 3/48/96 Control modes, DMX via P3: P3 Intensity, P3 RGB, P3 Basic, P3 Hybrid and P3 PixelMap DMX channels, DMX via P3: Wide range of options from 1 to 99
    P3 Video Processing

    Brightness control
    Gamma correction and control
    Color temperature control
    Color space control
    Calibration processing
    Synchronization
    Control/User Interface Device status: Multi-color visual indication Device test and reset: Pushbutton to call up local test patterns and reset device
    Optics Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Binning: Tight color and flux binning Calibration: Full Gamut Pixel Calibration *Figure obtained under manufacturer´s test conditions
    Photometric Data Color resolution: 16 bits per color (48 bits per pixel) Viewing angle: 120° x 120° (half-peak)

    Pitch (pixel center-to-center): 15.00 mm Total output, calibrated mode: 5000 nits (fixtures placed in continuous surface) Luminous output, calibrated mode: 225 lumen per meter LED Array VC-Strip 15 32x1: 32 x 1 LED Array VC-Strip 15 16x1: 16 x 1

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Signal Protocol Martin P3 (via Martin P3™ PowerPort) or DMX (direct)
    Construction Base: Black FR4 circuit board Protection rating: IP20 RoHS compliant
  • Installation Mounting: Mounting holes in module Orientation: Any Maximum number of VC-Strip™ 32x1 15 modules per daisy-chain: 32 Maximum number of VC-Strip™ 16x1 15 modules per daisy-chain: 63
    Connections Power & data input: 4-pin Molex connector Power & data thru: 4-pin Molex connector
    Electrical Nominal input voltage: 48 VDC +/- 4% Power supply options: Martin P3™ PowerPort 1500, DMX PowerPort 375, Martin™ IP66 PSU 240W or generic 48 VDC PSU Maximum power consumption, all LEDs at full intensity, VC-Strip 15 32x1: 6.7 W Maximum power consumption, all LEDs at full intensity, VC-Strip 15 16x1: 3.3 W
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C Minimum ambient temperature (Ta min.): -20° C Maximum total heat dissipation, calculated, +/- 10%:

    VC-Strip 15 32x1: 23 BTU/hr
    VC-Strip 15 16x1: 11 BTU/hr
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant
    Approvals EU safety: EN 60950 EU EMC: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 60950-1 Canadian safety: CSA C22.2 No. 60950-1
    Related Items Martin P3™ PowerPort 1500: P/N 90721040 Martin DMX PowerPort 375: P/N 90721094 Martin™ IP66 PSU 240 W external power supply unit: P/N 90760330 Martin P3-050™ System Controller: P/N 90721090 Martin P3-150™ System Controller: P/N 90721015 Martin P3-300™ System Controller: P/N 90721060 Martin P3-PC™ System Controller: Free download from martin.com
    Accessories Input cables:

    Power+Data Adapter, XLR4-to-PCB, 0.25 m (0.9 ft.): P/N 91616035
    Power+Data Adapter, XLR5+Power-to-XLR4, 0.25 m (0.9 ft.): P/N 91616037
    Power+Data Adapter, XLR5+XLR4-to-XLR4, 0.25 m (0.9 ft.): P/N 91616038
    Power+Data Adapter, XLR5+Tripix-to-XLR4, 0.25 m (0.9 ft.): P/N 91616039

     VC-Strip to VC-Strip link cables:

    Power+Data Cable, PCB-to-PCB, 200 mm (7.9 in.): P/N 91616025
    Power+Data Cable, PCB-to-PCB, 400 mm (15.8 in.): P/N 91616026
    Power+Data Cable, PCB-to-PCB, 600 mm (23.7 in.): P/N 91616027
    Power+Data Cable, PCB-to-PCB, 800 mm (31.5 in.): P/N 91616028
    Power+Data Cable, PCB-to-PCB, 1000 mm (39.4 in.): P/N 91616029

     Extension cables:

    Power+Data Cable, XLR4-to-XLR4, 1 m (3.3 ft.): P/N 91616030
    Power+Data Cable, XLR4-to-XLR4, 2.5 m (8.2 ft.): P/N 91616031
    Power+Data Cable, XLR4-to-XLR4, 5 m (16.4 ft.): P/N 91616032
    Power+Data Cable, XLR4-to-XLR4, 10 m (32.8 ft.): P/N 91616033
    Power+Data Cable, XLR4-to-XLR4, 25 m (82.1 ft.): P/N 91616034

     Output/throughput cables:

    Hybrid Output/Thru Cable, PCB-to-XLR4, 0.25 m (0.9 ft.): P/N 91616036
    Power+Data Adapter, XLR4-to-XLR5, 0.25 m (0.9 ft.): P/N 91616040

     Cable without connectors:

    Power+Data Cable, Rental, 100 m (328.1 ft.): P/N 91616045
    Power+Data Cable, Install CMX, 100 m (328.1 ft.): P/N 91616060
    Power+Data Cable, Install LSZH, 100 m (328.1 ft.): P/N 91616017
    Ordering Information VC-Strip™ 32x1 15 RGB: P/N 90357440 (to be ordered in multiples of 10) VC-Strip™ 16x1 15 RGB: P/N 90357450 (to be ordered in multiples of 20)
