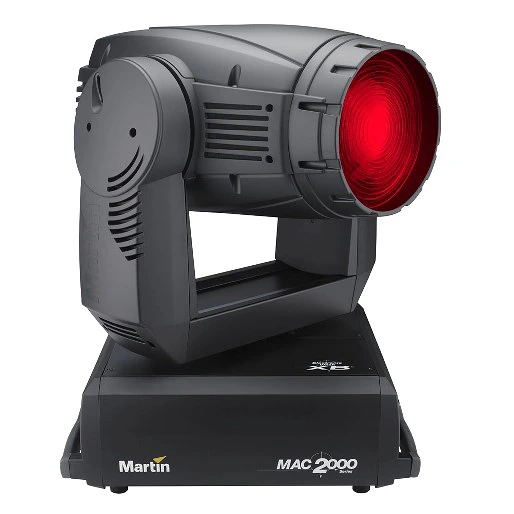

Denna mycket tillförlitlig och extremt högpresterande tvättljus har etablerat sig som branschstandard med en beprövad design och ett kompaktare hölje än någon konkurrents motsvarighet.
Större bilder
Funktioner
- 1500 W kortbågeutladning
- CMY-färgblandningssystem
- 2 x 4-position färghjul plus öppen
- Variabel CTC
- Stroboeffekt upp till 10 Hz, pulseffekter, omedelbar öppning och blackout
- Motoriserad zoom
- PC, Fresnel och micro-Fresnel (alla inkluderade) och ultrabredvinkelobjektiv
- Mekanisk dimning
- Pan- och tiltomfång på 540°/267°
- Elektronisk ballast med hetlampsomstart och flimrerfritt ljus
- Variabel fläktkontroll för tystare drift
Fler detaljer
Fysiska egenskaper Längd: 408 mm Bredd: 490 mm Höjd: 750 mm, huvud rakt upp Vikt: 38 kg
Dynamiska effekter Färgblandning: CMY, oberoende variabel 0 - 100% Färgkorrigering: 0 - 178 mireds, kontinuerligt variabel Färghjul: 2 hjul, var och en med 4 utbytbara filter + öppen position Mekanisk dimmer: 0 - 100% Slutare: Stroboskopeffekt upp till 10 Hz, pulseffekter, omedelbar öppning och blackout Zoom: Motoriserad Hyper-läge: Snäv stråle med diffusor bortagen Panorering: 540° Lutning: 267°
Styrning och programmering DMX-kanaler: 19/21 Inställning och adressering: Kontrollpanel med LED-skärm 16-bitars styrning: Panorering & lutning Rörelsekontrollalternativ: Spårning och vektor Protokoll: USITT DMX512/1990 Mottagare: Optoisolerad RS-485 Firmware-uppdatering: Serielöverföring via DMX-länk
Lampa Typ: 1500 W kortbågeutladning Medföljer som standard: Osram HTI 1500 W/D7/60 SharXS Färgtemperatur: 6000 K CRI (Color Rendering Index): >90 Genomsnittlig livslängd: 750 timmar Omedelbar omstart: Ja Sockel: Dubbeländad SFc 10-4 med nyckel Ballast: Elektronisk
Optik Strålevinkel: PC-lins 12,5° - 35°, Fresnellins 12,5° - 39°, flertalsuppsättning ultravid lins 73° - 91°, 1/10 toppvinklar, med 50 mm bländare
Konstruktion Färg(er): Svart Hölje: UV-beständig fiberförstärkt komposit Reflektor: Glas, kallt ljus Skyddsklass: IP20
Installation Monteringspunkter: 4 par av 1/4-vändlåsen, 45° orientering möjlig Orientering: Valfri
Anslutningar AC-strömingång: 3 m integrerad kabel utan strömkontakt DMX-data in/ut: 3-stifts och 5-stifts låsande XLR
Elektrisk AC-ström: 200-240 V nominell, 50/60 Hz Strömförsörjningsenhet: Automatisk räckvidd elektronisk switchat läge Huvudsäkring: 15 AT (x 2)
Typisk ström och effekt 200 V, 50 Hz: 1787 W, 9,0 A, PF 0,993 208 V, 60 Hz: 1793 W, 8,7 A, PF 0,991 230 V, 50 Hz: 1780 W, 7,8 A, PF 0,989 230 V, 60 Hz: 1787 W, 7,9 A, PF 0,987 240 V, 50 Hz: 1773 W, 7,5 A, PF 0,988 Mätningar gjorda vid nominell spänning. Tillåt en avvikelse på +/- 10%.:
Termisk Kylning: Filtrerad tvångsluftkylning (temperaturstyrd) Maximal omgivningstemperatur (Ta max.): 40° C Maximal yttemperatur, stationärt tillstånd, Ta=40° C: 175° C Total värmeavgivning (beräknad, +/- 10% vid 230 V, 50 Hz): 6120 BTU/hr.
Godkännanden EU-säkerhet: EN 60598-2-17 EU EMC: EN 55 015, EN 55 103-1, EN 61 547 US-säkerhet: UL 1573 Kanadensisk säkerhet: CAN/CSA E60598-1, CAN/CSA E598-2-17
Medföljer Osram HTI 1500 W/D7/60 SharXS lampa (installerad): 97010322 Frontmodul med Fresnellins (installerad): 55203003 Frontmodul med PC-lins: 55203006 Frontmodul med supervidvinkellins: 55203012 30 mm bländarring: 23807480 40 mm bländarring: 23807460 45 mm bländarring: 23807470 Användarmanual: 35000219 Två Omega-skruvklämmor med 1/4-vän
