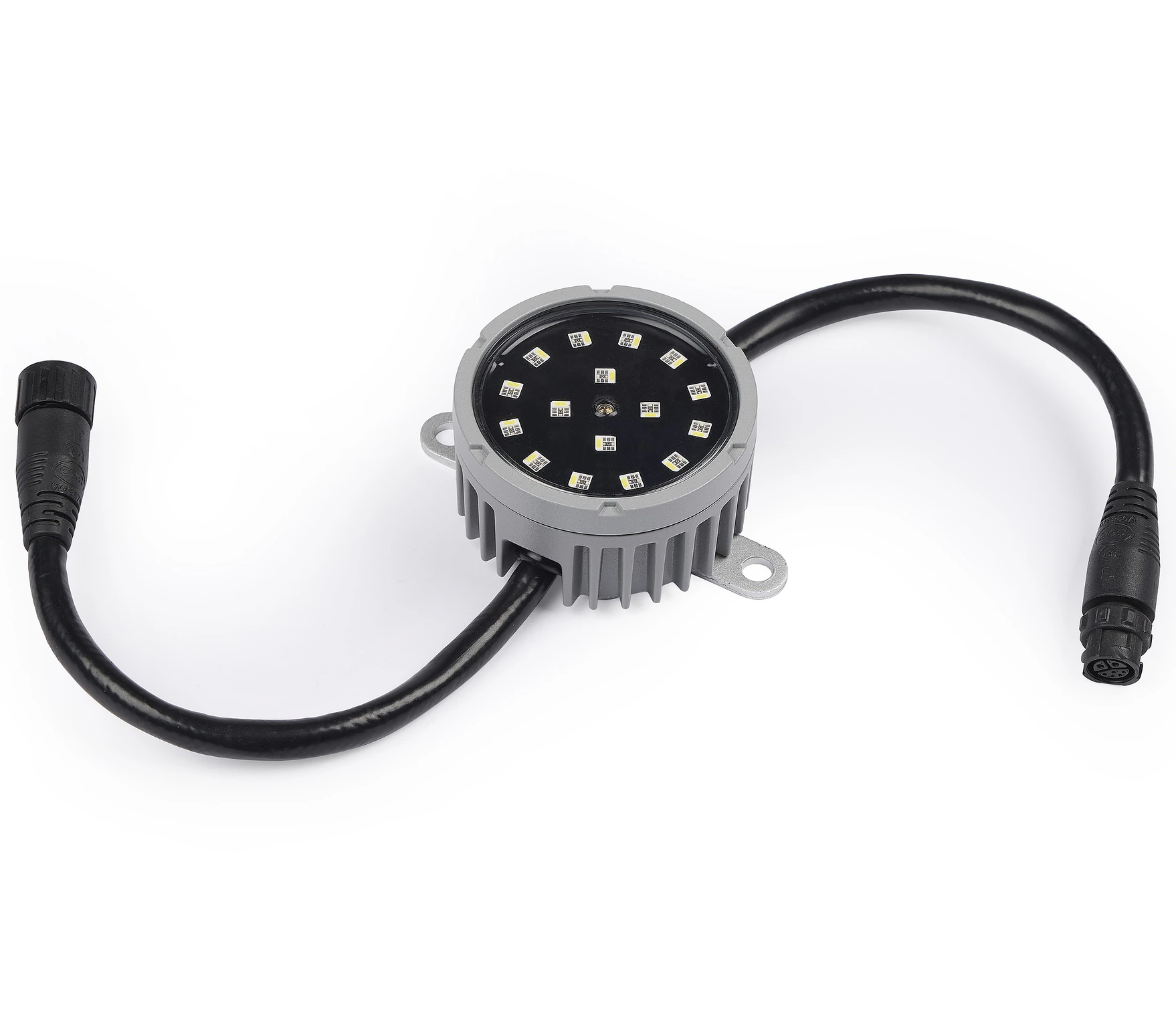

Martin Exterior Dot-HP Pro

รูปภาพขนาดใหญ่

Martin Exterior Dot-HP Pro เป็น Dot RGBW ที่สว่างและได้รับการรับรองสำหรับการใช้งานกลางแจ้ง ออกแบบมาเพื่อสร้างส่วนด้านหน้าของสื่อหรือการให้แสงรอบเส้นรอบวงบนอาคารและโครงสร้างขนาดใหญ่เพื่อการมองเห็นจากระยะไกล Exterior Dot-HP Pro แต่ละตัวได้รับการปรับเทียบสีและความสว่างเพื่อให้ความสอดคล้องของภาพที่เหนือกว่าทั่วทั้งการติดตั้ง Exterior Dot-HP Pro สามารถควบคุมได้ผ่าน Martin P3 System Controllers หรือตัวควบคุมใด ๆ ที่ใช้ sACN หรือ Art-Net

เป็นวิธีแก้ปัญหาที่สมบูรณ์แบบสำหรับการรวมเทคโนโลยีวิดีโอ LED เข้ากับส่วนด้านหน้า สถานที่สำคัญ องค์ประกอบทางสถาปัตยกรรม หรือโครงสร้างอื่น ๆ ทั้งในอпомещении และกลางแจ้ง Exterior Dot-HP Pro มาพร้อมกับตัวเชื่อมต่อแบบไฮบริด In/Out เพื่อให้ตัวเลือกการติดตั้งที่ง่ายและอเนกประสงค์

การแมปวิดีโอไปยัง Exterior Dot-HP Pro นั้นรวดเร็วและใช้งานง่ายผ่าน P3 System Controller ซึ่งช่วยขจัดความจำเป็นสำหรับการตั้งค่าที่ซับซ้อนและการกำหนดที่ใช้เวลานาน Exterior Dot-HP Pro แต่ละตัวประกอบด้วย LED RGBW 16 ดวงที่มีความเข้มของแสงรวมทั้งหมด 90 แคนเดลา

โดยรวมความสำเร็จที่ไม่มีใครเทียบ ความสามารถในการปรับตัว และการทำงานที่ใช้งานง่าย ตระกูล Exterior Dot Pro ไม่เพียงแต่ช่วยให้ผู้ออกแบบการให้แสงและผู้เชี่ยวชาญสามารถเกินขีดจำกัดของระบบดั้งเดิม แต่ยังสร้างแรงบันดาลใจให้พวกเขากำหนดนิยามขอบเขตของการออกแบบวิดีโออีกครั้ง

วิดีโอ

คุณสมบัติ

ไฟ LED ทรงพลังแบบ Direct-View พร้อมตัวเชื่อมต่อ
ติดตั้งพลังงานโดยตรงจาก Martin P3 PowerPort หรือหน่วยจ่ายพลังงาน 48 VDC ของบุคคลที่สาม
ขนาดเส้นผ่านศูนย์กลาง 78 มม. พร้อมหน้าปัดใส หรือโดมกระจายแสง
เหมาะสำหรับการรวมอบรับหน้าตึกหรือเวที
เคสป้องกันอากาศ IP67 IK08 และ C-5 High Corrosion Rating
เข้ากันได้กับ Martin P3/Art-Net/sACN (การตรวจสอบโปรโตคอลโดยอัตโนมัติ)
การตั้งค่าและการกำหนดที่อยู่ผ่าน RDM บน Art-Net หรือ Martin P3
ข้อมูลสถานะแบบเรียลไทม์ผ่าน RDM บน Art-Net และ Martin P3
จุด RGBW ที่ควบคุมได้เป็นรายบุคคล
เพิ่มสีเพื่อให้สีสดใสสดส่วนและผสมกัน
ช่องควบคุมอุณหภูมิสีเฉพาะ
เอฟเฟกต์มาโครในตัว (FX) สำหรับสร้างลุคที่น่าตื่นตาตื่นใจ
สามารถเชื่อมต่อเป็นลูกโซ่ได้ถึง 68 หน่วย Exterior Dot-HP Pro
โหมดประหยัดพลังงานสำหรับการวิ่งสายไฟและจำนวนฟิกซ์เจอร์ที่ยาวขึ้น
อินพุตพลังงาน/ข้อมูลรวมกันผ่านสายเดียว (ปลั๊กร้อน)
ความสม่ำเสมอของสีและความสว่างที่เหนือกว่าตามการสอบเทียมโรงงาน
การเขียนโปรแกรมแบบสแตนด์อโลนพร้อมฉากถึง 20 ฉาก
การแมปและการกำหนดที่อยู่ที่ใช้งานง่ายผ่านตระกูล P3 System Controller
จัดส่งในบรรจุภัณฑ์กระดาษลูกฟูกที่ได้รับการรับรอง FSC
การรับประกัน 5 ปี

ข้อมูลจำเพาะ

Physical Diameter: 78 mm (3.1 in.) Weight: 395 g (0.86 lbs.) Height with clear front: 43 mm (1.7 in.) Height with dome front: 58 mm (2.3 in.)

Control and Programming Control resolution: 16-bit (P3) or 8-bit (DMX) control of each color Control Protocols: Martin P3, Art-Net or sACN Protocol detection: Automatic Setting and addressing: Martin P3 System controller or RDM (over Art-Net)-compliant controller RDM: ANSI/ESTA E1.20 DMX Modes: Standard, Extended, Raw, RGB or PixelMap DMX channels: 6, 12, 4, 3, 48 Fixture Identification: User-settable ID number Art-Net Compliance: Art-Net 1, 2, 3 and 4; including RDM over Art-Net sACN Compliance: ANSI E1.31 – 2016 Martin P3 Compliance: P3 System Controller Software 6.1.0 or newer Ethernet Transceiver: 10/100Mbit Firmware update: Via Ethernet using Martin Companion / P3 System Controller

Optics Light source: 16 x RGBW LEDs Minimum LED lifetime: 100,000 hours (to >70% luminous output)* LED manufacturer: LumiLeds Binning: Tight color and flux binning Calibration: Full Gamut Color Calibration
*Figure obtained under manufacturer's test conditions at Ta 25°C

Photometric Data CRI (Color Rendering Index) : > 70 Color resolution: 16 bits per color (64 bit per pixel) Dot pitch: 78 mm - 500 mm (fixture to fixture) Color Temperature: 2,000 – 12,000 K Viewing angle: (clear front) 150°, (diffused dome) 180°
* Dot pitch can be extended using hybrid DCE cables.

LUMINOUS INTENSITY Full@6500K: 106 cd (clear front), 56 cd (diffused dome)

LUMINOUS OUTPUT* Full@6500K: 295 lm (clear front), 190 lm (diffused dome) Red: 80 lm (clear front), 50 lm (diffused dome) Green: 255 lm (clear front), 170 lm (diffused dome) Blue: 45 lm (clear front), 30 lm (diffused dome)
* Dot pitch can be extended using hybrid DCE cables
** All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient

Construction Color: Traffic Grey RAL 7042 (custom colors available on request) Surface treatment: Anodized and electrostatic powder- coated Base: Cast aluminum Protection rating: IP67 Effective Projected Area (EPA): 0.007 m² Impact resistance: IK08 Corrosion resistance: C5 High (ISO 12944-6) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)

Installation Mounting points: Direct surface mount or accessory mounting plate Orientation: Any
Connections Input: DCE connector cable tail for Power & data input, IP67 Output: DCE connector cable tail for Power & data thru, IP67 Connection: Hot-pluggable Max. daisy-chain (Full Mode) : 68 fixtures including 50 m cable Max. daisy-chain (Reduced power mode): 125 fixtures including 50 m cable
* Refer to system diagram for details on fixture run limitations.

Electrical Nominal input voltage: 48 VDC +/- 4% Power supply options: Martin P3 PowerPort 2000, P3 PowerPort 500 IP Install, P3 PowerPort 500 IP Rental, Martin DCE PSU 240 IP or generic 48 VDC PSU Surge protection: 4 KV

Power Consumption Maximum Power Consumption: 5.7 W in full power mode, 3.2 W in reduced power mode Idle: 1.8 W Hibernation: 1.5 W
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: zero intensity. Hibernation: zero intensity, wake-up procedure to re-use fixture.

Thermal Cooling: Convection Total heat dissipation (calculated): 17 BTU/hr. Maximum ambient temperature (Ta max.): 55° C (131° F)* Minimum ambient temperature (Ta min.): -30° C (-22° F)
*Above 45°C, the fixture starts regulating output to protect from overheating.

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Packaging: FSC certified cardboard inlay and outer box Efficacy (max output): 50 lm/W LWR = Lumen-to-Weight Ratio: 630 lm/kg (290 lm/lb)

Approvals Global CB Certification/IECEE: EC 62368-1 EU safety: EN 62368-1, EMC: EN55035 EN 55032, EN 61000 3-2, EN 61000-3-3 US safety: UL 62368-1, EMC: FCC Part 15 Class B Canadian safety: CSA C22.2 No.62368-1, EMC: ICES-003 Class B Australia/NZ: RCM - Pending United Kingdom: UKCA India: BIS IS 10322(Part5/section7) - Pending

Related Items
P3-175 System Controller: P/N MAR-90721100
P3-275 System Controller: P/N MAR-90721101
P3-PC System Controller: Free download from www.martin.com
Martin Companion Free download from www.martin.com

Accessories

Power and Data Supply Units
P3 PowerPort 2000: P/N MAR-90721200
P3 PowerPort 500 IP Rental: P/N MAR-90721201
P3 PowerPort 500 IP Install: P/N MAR-90721202
DCE PSU 240 IP: P/N MAR-90721203

Data Splitter & Booster for Split or Extended Cable Runs
DCE DataSplitterBooster IP: P/N MAR-90721204

Pre-Assembled Hybrid DCE Cables
DC + Ethernet Cable DCE-DCE 1m: P/N MAR-91700100
DC + Ethernet Cable DCE-DCE 2.5m: P/N MAR-91700101
DC + Ethernet Cable DCE-DCE 5m: P/N MAR-91700102
DC + Ethernet Cable DCE-DCE 10m: P/N MAR-91700103
DC + Ethernet Cable DCE-DCE 25m: P/N MAR-91700104

Bulk Hybrid DCE Cables
DC + Ethernet Cable 100m: P/N MAR-91700105
DC + Ethernet Cable LSZH 100m: P/N MAR-91700106

Field-Installable DCE Connectors
Field-installable Connector DCE Male: P/N MAR-91700107
Field-installable Connector DCE Female: P/N MAR-91700108

Closing Caps for DCE Connectors
Closing Cap Male DCE Connector: P/N MAR-91700109
Closing Cap Female DCE Connector: P/N MAR-91700110

Hybrid DCE Adapters
DC + Ethernet Adapter DCE Male-Male: P/N MAR-91700111
DC + Ethernet Adapter DCE Female-Female: P/N MAR-91700112
DC + Ethernet Adapter EtherCON+Wires to DCE: P/N MAR-91700113
DC + Ethernet Adapter DCE to EtherCON: P/N MAR-91700114
DC + Ethernet Adapter Bare Wires to DCE: P/N MAR-91700115

Installation accessories
Dot-HP Pro Flange Bracket, 10 pcs: P/N MAR-90581012
Mounting Profile Kit, Dot-HP Pro: P/N 91606021

Tools
Exterior Multitool : P/N MAR-90590025

Ordering Information Exterior Dot-HP Pro V2 clear front, grey in cardboard box: P/N MAR-90581020 Exterior Dot-HP Pro V2 diffused dome, grey in cardboard box: P/N MAR-90581021
