ELP WW
Wycofany

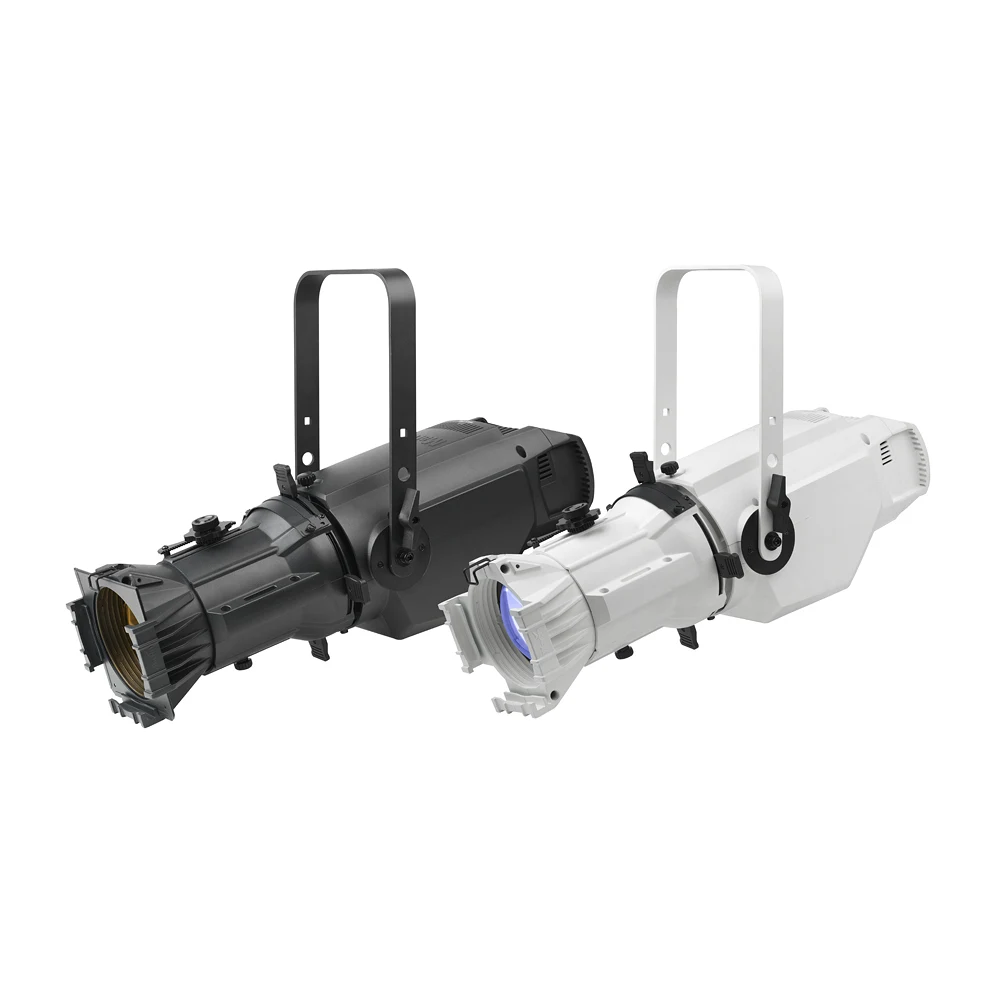

Ciepłobiały reflektor LED z profilem elipsoidalnym

ELP WW

Większe obrazy

Reflektory elipsoidalne Martin ELP WW (Warm White) LED zapewniają wiodącą w swojej klasie luminancję, moc wyjściową i żywą reprodukcję kolorów, które znasz z produktów Martin. Ergonomiczny design duński oferuje zaawansowane funkcje oświetleniowe, w tym wysoko wydajną Precyzyjną ostrość sterowaną przekładnią – pierwszy na rynku tego typu system; oraz Szybką ostrość, która umożliwia ostrość reflektora bez przesyłania do niego danych. ELP oferuje także 16-bitowe ściemnianie z 4 wybieralnymi krzywymi. Reflektory ELP można skonfigurować z jedną z czterech tulejek obiektywów Martin w kątach wiązki 19, 26, 36 i 50 stopni i są kompatybilne z tulejkami obiektywów innych producentów oraz szerokiej gamie akcesoriów, w tym ramkami na filtry kolorowe i gobos, zapewniającymi elastyczność w projektowaniu oświetlenia i zarządzaniu zapasami.

Doskonała moc wyjściowa, optyka i reprodukcja kolorów, połączone z niezrównaną łatwością użytkowania i wygodą, czynią Martin ELP WW wiodącym reflektorem elipsoidalnym LED Warm White w swojej klasie. Soczewki zmiennoogniskowe ELP rozszerzają wszechstronność linii produktowej dzięki dwóm standardowym zakresom kątów wiązki i dwóm wariantom obudowy dostępnym w zakresach wiązki 15–30 stopni i 25–50 stopni, w obudowie czarnej lub białej.

Martin zaleca korzystanie z oficjalnych akcesoriów marki Martin ELP, aby uzyskać najwyższą możliwą wydajność. Chociaż dokładamy starań, aby zapewnić zgodność z akcesoriami firm trzecich, nie możemy gwarantować optymalnej wydajności i zalecamy użytkownikowi dokonanie oceny takiego akcesorium przed zakupem.

Zaawansowana Optyka Martin

Elipsoidy Martin ELP wyposażone są w zespoły optyczne zaprojektowane w Danii przez innowatorów technologicznych stojących za MAC Encore, wiodącą ruchomą głowicą LED. ELP jest zaprojektowany w celu maksymalizacji wydajności i zapewnienia płaskiego pola oświetlenia dla gładszego mieszania i przechodzenia pomiędzy projektorami.
Poznaj najnowocześniejszą technologię LED

ELP WW zapewnia moc świetlną 7 000 lumenów i wiodący w branży CRI 97 przy temperaturze barwy 3000K, gwarantując najprawdziwsze odwzorowanie kolorów na każdej powierzchni. ELP CL oferuje imponujące 6 900 lumenów i CRI 85 w trybie High Output (wysoka moc), oraz 5 900 lumenów i CRI 90 w trybie High Quality (wysoka jakość), przy temperaturze barwy 6 000K (światło otwarte). Oba modele zapewniają pracę bez migotania dla spójnego natężenia światła, zarówno przed kamerą, jak i poza nią, oraz przyciemnianie 16-bitowe z 4 wybieralnych krzywych.
Skupienie się na Funkcjonalności

ELP podnosi klasyczną oprawę oświetleniową na nowy poziom wydajności dzięki pakietowi innowacyjnych funkcji. Nasze oparte na mechanizmie zastawki Fine Focus—pierwsze tego typu w branży—pozwala zablokować ostrość dokładnie tam, gdzie chcesz, natychmiast. Nie ma ponownego ostrości, dryfu ani poślizgu. Nasza innowacyjna funkcja Fast Focus przywołuje oprawę do pełnej wydajności przez 60 sekund bez transmisji danych do oprawy. Korekcja kolorów Halation usuwa atypowe niebieskie i brązowe otoki podczas korzystania z tuб soczewek Martin.
I ergonomika również

Duńska inżynieria to wszystko na temat wydajności i ergonomii, a subtelne szczegóły systemu ELP nie stanowią wyjątku: umieściliśmy środek ciężkości tak blisko jarzma, jak to możliwe, aby zapewnić wygodniejszą obsługę. Dodatkowo umieściliśmy pokrętła pochylenia poza zasięgiem zasuwa kadrowania, aby umożliwić szybkie i łatwe regulacje pozycji.
Inwestuj w Przyszłość przy Minimalnych Nakładach Finansowych

Nigdy nie było łatwiej przejść na reflektory LED typu ellipsoidal. Poza czterema konfiguracjami tuby obiektywu dostępnymi w Martin, linia ELP jest kompatybilna ze standardowymi tubami obiektywu i akcesoriami firm trzecich—co oznacza, że możesz zaoszczędzić pieniądze, używając istniejących ramek na filtry, uchwytów i rotatorów gobos oraz tub obiektywu.

featured content

Zaawansowana Optyka Martin

Elipsoidy Martin ELP wyposażone są w zespoły optyczne zaprojektowane w Danii przez innowatorów technologicznych stojących za MAC Encore, wiodącą ruchomą głowicą LED. ELP jest zaprojektowany w celu maksymalizacji wydajności i zapewnienia płaskiego pola oświetlenia dla gładszego mieszania i przechodzenia pomiędzy projektorami.

featured content

Poznaj najnowocześniejszą technologię LED

ELP WW zapewnia moc świetlną 7 000 lumenów i wiodący w branży CRI 97 przy temperaturze barwy 3000K, gwarantując najprawdziwsze odwzorowanie kolorów na każdej powierzchni. ELP CL oferuje imponujące 6 900 lumenów i CRI 85 w trybie High Output (wysoka moc), oraz 5 900 lumenów i CRI 90 w trybie High Quality (wysoka jakość), przy temperaturze barwy 6 000K (światło otwarte). Oba modele zapewniają pracę bez migotania dla spójnego natężenia światła, zarówno przed kamerą, jak i poza nią, oraz przyciemnianie 16-bitowe z 4 wybieralnych krzywych.

featured content

Skupienie się na Funkcjonalności

ELP podnosi klasyczną oprawę oświetleniową na nowy poziom wydajności dzięki pakietowi innowacyjnych funkcji. Nasze oparte na mechanizmie zastawki Fine Focus—pierwsze tego typu w branży—pozwala zablokować ostrość dokładnie tam, gdzie chcesz, natychmiast. Nie ma ponownego ostrości, dryfu ani poślizgu. Nasza innowacyjna funkcja Fast Focus przywołuje oprawę do pełnej wydajności przez 60 sekund bez transmisji danych do oprawy. Korekcja kolorów Halation usuwa atypowe niebieskie i brązowe otoki podczas korzystania z tuб soczewek Martin.

featured content

I ergonomika również

Duńska inżynieria to wszystko na temat wydajności i ergonomii, a subtelne szczegóły systemu ELP nie stanowią wyjątku: umieściliśmy środek ciężkości tak blisko jarzma, jak to możliwe, aby zapewnić wygodniejszą obsługę. Dodatkowo umieściliśmy pokrętła pochylenia poza zasięgiem zasuwa kadrowania, aby umożliwić szybkie i łatwe regulacje pozycji.

featured content

Inwestuj w Przyszłość przy Minimalnych Nakładach Finansowych

Nigdy nie było łatwiej przejść na reflektory LED typu ellipsoidal. Poza czterema konfiguracjami tuby obiektywu dostępnymi w Martin, linia ELP jest kompatybilna ze standardowymi tubami obiektywu i akcesoriami firm trzecich—co oznacza, że możesz zaoszczędzić pieniądze, używając istniejących ramek na filtry, uchwytów i rotatorów gobos oraz tub obiektywu.

Filmy

Funkcje

Imponująca moc światła 7000 lumenów w temperaturze 3000K.
Wiodący w branży wskaźnik CRI 97.
Rewolucyjna ostrość i funkcjonalność—pierwsza w branży napędzana przekładnią Fine Focus, Fast Focus do ostrości bez danych, i wiele więcej.
Kompatybilność z uniwersalnymi akcesoriami—możliwość użycia istniejących tulejów soczewek, ramek żelowych, opraw gobos i wirników
Dostępne soczewki zoom o kątach 15-30 stopni i 25-50 stopni w wersji czarnej i białej
Zaawansowana optyka opracowana w Danii
Jednostka światła Warm White wykorzystuje najnowocześniejszą technologię chipów LED zapewniającą wysoką moc i gładkie mieszanie LED
16-bitowe ściemnianie z 4 wybieralnymi krzywymi ściemniania
Praca bez migotania
Łączność 5-pin DMX/RDM i Neutrik True1 In/Thru

Specyfikacje

Physical Length: 648 mm (25.5 in.) Width: 259 mm (10.2 in.) Height: 254 mm (10 in.), 427 mm (16.8 in.) with bracket Weight: 7.7 kg (17 lbs) body only

Dynamic Effects Electronic dimming: 0 - 100%, four dimming curve options Strobe and pulse effects: Variable speed and action, random strobe Electronic shutter effect: Instant open and blackout

Control and Programming Control options: DMX, stand-alone Setting and addressing: Control panel with OLED display or via RDM 16-bit control: Intensity DMX channels: 1/2/4 PWM: 600-2400 Hz Standalone programming: Control panel with OLED display DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Transceiver: Opto-isolated RS-485

Optics Light source: 91 X 3W warm white LEDs Minimum LED lifetime: 30,000 hours (to >70% luminous output)* Color temperature: 3000K Lens tube options: 19°, 26°, 36°, 50° Zoom Lens Tube Options: 15–30° and 25–50° Binning: Tight color and flux binning *Figure obtained under manufacturer's test conditions

Photometric Data Light engine luminous output: 16,000 lumen Fixture luminous output: 7000 lumen CRI (Color Rendering Index) : >97 CQS (Color Quality Scale): >93 TM-30 Rf (IES TM-30-15 Fidelity Index): >93 TM-30 Rg (IES TM-30-15 Gamut Index): >101 TLCI (Television Lighting Consistency Index): >96
* All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Construction Housing: Die-cast aluminum Color: Black or white variant Protection rating: IP20

Gobos and Color Frame Gobo size : A size, 100 mm OD, 75 mm image*, B size, 86 mm OD, 64.5 mm image* Color frame size: 159 X 159 mm (6.25 X 6.25 in.) *Gobo holder not included

Installation Mounting: Adjustable bracket Location: Indoor use only Orientation: Any Minimum distance to combustible materials: 0.2 m (0.7 ft.) Minimum distance to illuminated surfaces: 0.5 m (1.6 ft.)
Connections AC power in, thru: Neutrik PowerCON TRUE1 DMX and RDM data in/out: 5-pin locking XLR

Electrical
AC power: 100-240 V AC nominal, 50/60 Hz
Power supply unit: Auto-ranging electronic switch mode
Typical half-cycle RMS inrush current at 230 V, 50 Hz: 15.3 A
Power Factor: 0.99 @ 110 V , 0.97 @ 208 V , 0.96 @ 230 V / 240 V
Typical current draw: 2.6 A @ 110 V , 1.4 A @ 208 V , 1.2 A @ 230 V / 240 V *
Power Consumption
Typical: 280 W *
Idle: 5 W *
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
Typical: full output white, no effects moving, regulated fan speed.
Idle: no output, no effects moving, regulated fan speed.

Thermal Cooling: Forced air (temperature-regulated, low noise) Maximum ambient temperature (Ta max.): 40° C (104° F) Minimum ambient temperature (Ta min.): 0° C (32° F) Total heat dissipation (calculated, +/- 10%): 1000 BTU/hr. (at full intensity, full white)

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 28 lm/W LWR*: 909 lm/kg (412 lm/lb)
LWR = Lumen-to-Weight Ratio

Approvals Global CB Certification/IECEE: IEC 60598-2-17 (IEC 60598-1) EU safety: EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015; EN 55032; EN 55103-2; EN 61000-3-2,-3; EN 61547 US safety: UL 1573 US EMC: FCC Part 15 Class B Canadian safety: CSA C22.2 No. 166 Canadian EMC: ICES-003 Class B, ICES-005 Class B Australia/NZ: RCM

Included Items
Power input cable (0.75mm2, 18 AWG), bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.)
Mounting bracket
User manual

Related Items Martin Companion Cable: P/N 91616091 Martin ELP Lens Tube 19°: P/N 9045107782 Martin ELP Lens Tube 19° White : P/N 9045115166 Martin ELP Lens Tube 26°: P/N 9045107783 Martin ELP Lens Tube 26° White : P/N 9045115167 Martin ELP Lens Tube 36°: P/N 9045107784 Martin ELP Lens Tube 36° White : P/N 9045115168 Martin ELP Lens Tube 50°: P/N 9045107785 Martin ELP Lens Tube 50° White : P/N 9045115170 Martin ELP Zoom Lens Tube 15–30°: P/N 9045121618 Martin ELP Zoom Lens Tube 15–30°, White: P/N 9045122108 Martin ELP Zoom Lens Tube 25–50°: P/N 9045121619 Martin ELP Zoom Lens Tube 25–50°, White: P/N 9045122109

Accessories Cables, 16 A, for connection to power in chains:
Power input cables
Power input cable, H07RN-F, 2.5 mm², 14 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.): P/N 91611797
Power input cable, H07RN-F, 2.5 mm², 14 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 5 m (16.4 ft.): P/N 91611786
Power input cable, SJOOW, 12 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.): P/N 91610173
Power input cable, SJOOW, 12 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 5 m (16.4 ft.): P/N 91610174
Power relay cables
Power Relay Cable, H07RN-F, 2.5 mm², TRUE1-TRUE1 0.45 m (1.5 ft.): P/N 91611784
Power Relay Cable, H07RN-F, 2.5 mm², TRUE1-TRUE1 1.2 m (3.9 ft.): P/N 91611785
Power Relay Cable, H07RN-F, 2.5 mm², TRUE1-TRUE1 2.5 m (8.2 ft.): P/N 91611786
Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 0.45 m (1.5 ft.): P/N 91610170
Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 1.2 m (3.9 ft.): P/N 91610171
Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 2.5 m (8.2 ft.): P/N 91610172
Connectors:
Power connector, cable mount, Neutrik TRUE1 NAC3FX-W (female): P/N 91611789
Power connector, cable mount, Neutrik TRUE1 NAC3MX-W (male): P/N 91611788
Installation hardware:
G-clamp (suspension with fixture hanging vertically downwards only): P/N 91602003
Quick trigger clamp (suspension with fixture hanging vertically downwards only): P/N 91602007
Half-coupler clamp: P/N 91602005
Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, black: P/N 91604006
Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, silver: P/N 91604007

Ordering Information Martin ELP WW (Body Only): P/N 9045107781 Martin ELP WW (Body Only), White: P/N 9045115165
