ELP WW
Descontinuado

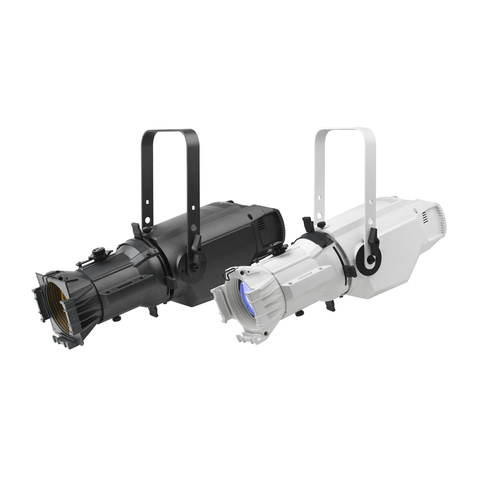

Perfil elipsoidal LED branco quente

ELP WW

Os projectores LED ellipsoidais Martin ELP WW (Warm White) proporcionam a luminância, o output e a reprodução de cores vívidas de classe superior que espera da Martin. A engenharia dinamarquesa ergonómica oferece avanços na funcionalidade de iluminação que incluem o Fine Focus baseado em engrenagens altamente eficiente—uma primeira indústria; e Fast Focus que permite focar o projectore sem transmissão de dados. O ELP também oferece dimming de 16-bit com 4 curvas seleccionáveis. Os projectores ELP podem ser configurados com um dos quatro tubos de lente Martin em ângulos de feixe de 19, 26, 36 e 50 graus e são compatíveis com tubos de lente de terceiros, juntamente com uma ampla gama de acessórios, incluindo suportes de gels e gobos para flexibilidade no design de iluminação e gestão de inventário.

O output superior, a óptica e a reprodução de cores, combinados com uma facilidade de utilização e conveniência incomparáveis, fazem do Martin ELP WW o projectore LED ellipsoidal Warm White de referência na sua classe. As Lentes Zoom ELP expandem a versatilidade da linha com duas gamas de feixe de padrão industrial e duas variantes de cor de caixa disponíveis em ângulos de feixe de 15-30 graus e 25-50 graus, em caixa preta ou branca.

Martin recomenda a utilização de acessórios ELP oficialmente marcados pela Martin para o máximo desempenho possível. Embora nos esforcemos por garantir compatibilidade com acessórios de terceiros, não podemos garantir o desempenho óptimo e recomendamos que o utilizador avalie tal acessório antes de adquirir.



Lighting For Live Streams

  • Ótica Avançada Martin

    Os Elipsoides Martin ELP apresentam conjuntos óticos projectados na Dinamarca pelos inovadores tecnológicos por trás do MAC Encore, o projectar LED móvel líder. O ELP é projectado para maximizar a eficiência e fornecer um campo de iluminação plano para uma mistura e fusão mais suave entre projectores.






  • Conheça Tecnologia LED de Ponta

    ELP WW fornece 7.000 lúmenes de saída e um índice de restituição de cor (CRI) líder da indústria de 97 a uma temperatura de cor de 3000K, para a representação de cor mais fiel em qualquer superfície. ELP CL oferece impressionantes 6.900 lúmenes e CRI 85 em modo High Output, e 5.900 lúmenes e CRI 90 em modo High Quality, com temperatura de cor de 6.000K (branco aberto). Ambos os modelos oferecem operação sem cintilação para saída de luz consistente, em câmara e fora de câmara, e regulação de intensidade com 16-bit com 4 curvas selecionáveis.

  • Concentração na Funcionalidade

    O ELP eleva um projectsor clássico para novos níveis de desempenho com um conjunto de funcionalidades inovadoras. O nosso ajuste Fine Focus baseado em engrenagens—uma primeira na indústria—permite-lhe fixar o foco exatamente onde o deseja, instantaneamente. Sem refocagem, sem desvio e sem escorregamento. A nossa funcionalidade inovadora Fast Focus leva o projectsor à potência máxima durante 60 segundos sem transmissão de dados para o projectsor. A correção de cor Halation remove halos azuis e castanhos atípicos ao utilizar tubos de lentes Martin.

  • E Ergonomia Também

    A engenharia dinamarquesa baseia-se na eficiência e na ergonomia, e os detalhes subtis do ELP não são exceção: Posicionámos o centro de gravidade o mais próximo possível do jugo, para uma operação mais confortável. E colocámos os botões de inclinação longe dos obturadores de enquadramento, para permitir ajustes de posição rápidos e fáceis.





  • Invista no Futuro, com um Investimento Financeiro Mínimo

    Nunca foi tão fácil transicionar o seu inventário para elipsoidais LED. Para além das quatro configurações de tubo de lente disponíveis através da Martin, a linha ELP é compatível com tubos de lente e acessórios comuns de terceiros—o que significa que pode poupar dinheiro ao utilizar os seus porta-géis, suportes de gobo, rotativos e tubos de lente existentes.




featured content

Ótica Avançada Martin

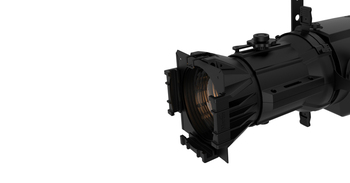

Os Elipsoides Martin ELP apresentam conjuntos óticos projectados na Dinamarca pelos inovadores tecnológicos por trás do MAC Encore, o projectar LED móvel líder. O ELP é projectado para maximizar a eficiência e fornecer um campo de iluminação plano para uma mistura e fusão mais suave entre projectores.






featured content

Conheça Tecnologia LED de Ponta

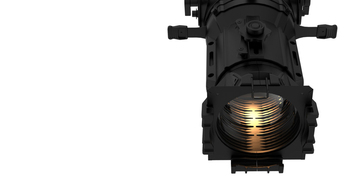

ELP WW fornece 7.000 lúmenes de saída e um índice de restituição de cor (CRI) líder da indústria de 97 a uma temperatura de cor de 3000K, para a representação de cor mais fiel em qualquer superfície. ELP CL oferece impressionantes 6.900 lúmenes e CRI 85 em modo High Output, e 5.900 lúmenes e CRI 90 em modo High Quality, com temperatura de cor de 6.000K (branco aberto). Ambos os modelos oferecem operação sem cintilação para saída de luz consistente, em câmara e fora de câmara, e regulação de intensidade com 16-bit com 4 curvas selecionáveis.

featured content

Concentração na Funcionalidade

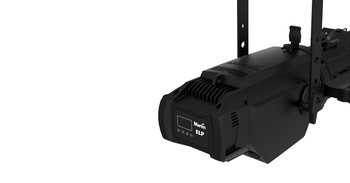

O ELP eleva um projectsor clássico para novos níveis de desempenho com um conjunto de funcionalidades inovadoras. O nosso ajuste Fine Focus baseado em engrenagens—uma primeira na indústria—permite-lhe fixar o foco exatamente onde o deseja, instantaneamente. Sem refocagem, sem desvio e sem escorregamento. A nossa funcionalidade inovadora Fast Focus leva o projectsor à potência máxima durante 60 segundos sem transmissão de dados para o projectsor. A correção de cor Halation remove halos azuis e castanhos atípicos ao utilizar tubos de lentes Martin.

featured content

E Ergonomia Também

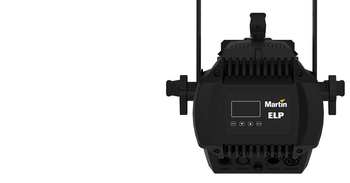

A engenharia dinamarquesa baseia-se na eficiência e na ergonomia, e os detalhes subtis do ELP não são exceção: Posicionámos o centro de gravidade o mais próximo possível do jugo, para uma operação mais confortável. E colocámos os botões de inclinação longe dos obturadores de enquadramento, para permitir ajustes de posição rápidos e fáceis.





featured content

Invista no Futuro, com um Investimento Financeiro Mínimo

Nunca foi tão fácil transicionar o seu inventário para elipsoidais LED. Para além das quatro configurações de tubo de lente disponíveis através da Martin, a linha ELP é compatível com tubos de lente e acessórios comuns de terceiros—o que significa que pode poupar dinheiro ao utilizar os seus porta-géis, suportes de gobo, rotativos e tubos de lente existentes.




Vídeos









Características

  • Impressionante potência luminosa de 7.000 lúmenes a 3000K.
  • Índice de Reprodução de Cor (CRI) líder da indústria de 97.
  • Foco e funcionalidade revolucionários—primeiro da indústria com Fine Focus acionado por engrenagens, Fast Focus para focagem sem dados e muito mais.
  • Compatível com acessórios universais—utilize tubos de lentes, frames de géis, suportes de gobos e rotatores existentes
  • Lentes Zoom de feixe de 15-30 graus e 25-50 graus disponíveis em preto e branco
  • Óptica avançada desenvolvida na Dinamarca
  • Motor de luz Warm White com tecnologia de chipset LED de última geração para elevada potência e mistura suave de LEDs
  • Regulação de 16-bit com 4 curvas de regulação selecionáveis
  • Funcionamento sem cintilação
  • Conectividade DMX/RDM de 5 pinos e Neutrik True1 In/Thru

Especificações

  • Physical Length: 648 mm (25.5 in.) Width: 259 mm (10.2 in.) Height: 254 mm (10 in.), 427 mm (16.8 in.) with bracket Weight: 7.7 kg (17 lbs) body only
    Dynamic Effects Electronic dimming: 0 - 100%, four dimming curve options Strobe and pulse effects: Variable speed and action, random strobe Electronic shutter effect: Instant open and blackout
    Control and Programming Control options: DMX, stand-alone Setting and addressing: Control panel with OLED display or via RDM 16-bit control: Intensity DMX channels: 1/2/4 PWM: 600-2400 Hz Standalone programming: Control panel with OLED display DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Transceiver: Opto-isolated RS-485
    Optics Light source: 91 X 3W warm white LEDs Minimum LED lifetime: 30,000 hours (to >70% luminous output)* Color temperature: 3000K Lens tube options: 19°, 26°, 36°, 50° Zoom Lens Tube Options: 15–30° and 25–50° Binning: Tight color and flux binning *Figure obtained under manufacturer's test conditions
    Photometric Data Light engine luminous output: 16,000 lumen Fixture luminous output: 7000 lumen CRI (Color Rendering Index) : >97 CQS (Color Quality Scale): >93 TM-30 Rf (IES TM-30-15 Fidelity Index): >93 TM-30 Rg (IES TM-30-15 Gamut Index): >101 TLCI (Television Lighting Consistency Index): >96

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

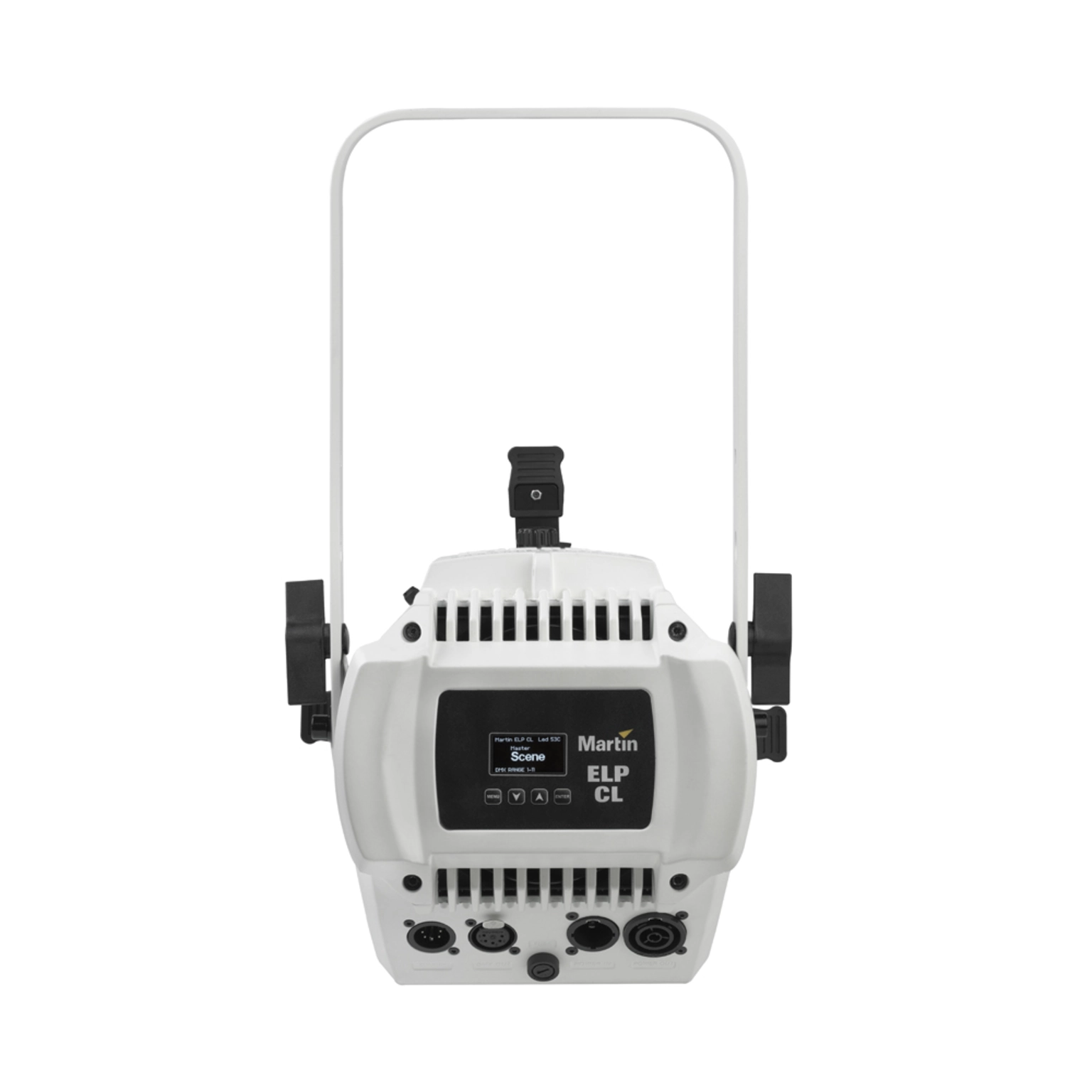

    Construction Housing: Die-cast aluminum Color: Black or white variant Protection rating: IP20
    Gobos and Color Frame Gobo size : A size, 100 mm OD, 75 mm image*, B size, 86 mm OD, 64.5 mm image* Color frame size: 159 X 159 mm (6.25 X 6.25 in.) *Gobo holder not included
    Installation Mounting: Adjustable bracket Location: Indoor use only Orientation: Any Minimum distance to combustible materials: 0.2 m (0.7 ft.) Minimum distance to illuminated surfaces: 0.5 m (1.6 ft.)
  • Connections AC power in, thru: Neutrik PowerCON TRUE1 DMX and RDM data in/out: 5-pin locking XLR
    Electrical

    AC power: 100-240 V AC nominal, 50/60 Hz
    Power supply unit: Auto-ranging electronic switch mode
    Typical half-cycle RMS inrush current at 230 V, 50 Hz: 15.3 A
    Power Factor: 0.99 @ 110 V , 0.97 @ 208 V , 0.96 @  230 V / 240 V
    Typical current draw: 2.6 A @ 110 V , 1.4 A @ 208 V , 1.2 A @ 230 V / 240 V *
    Power Consumption
    Typical: 280 W *
    Idle: 5 W *
    * Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
    Typical: full output white, no effects moving, regulated fan speed.
    Idle: no output, no effects moving, regulated fan speed.

    Thermal Cooling: Forced air (temperature-regulated, low noise) Maximum ambient temperature (Ta max.): 40° C (104° F) Minimum ambient temperature (Ta min.): 0° C (32° F) Total heat dissipation (calculated, +/- 10%): 1000 BTU/hr. (at full intensity, full white)
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 28 lm/W LWR*: 909 lm/kg (412 lm/lb)

    LWR = Lumen-to-Weight Ratio

    Approvals Global CB Certification/IECEE: IEC 60598-2-17 (IEC 60598-1) EU safety: EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015; EN 55032; EN 55103-2; EN 61000-3-2,-3; EN 61547 US safety: UL 1573 US EMC: FCC Part 15 Class B Canadian safety: CSA C22.2 No. 166 Canadian EMC: ICES-003 Class B, ICES-005 Class B Australia/NZ: RCM
    Included Items

    Power input cable (0.75mm2, 18 AWG), bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.)
    Mounting bracket
    User manual

    Related Items Martin Companion Cable: P/N 91616091 Martin ELP Lens Tube 19°: P/N 9045107782 Martin ELP Lens Tube 19° White : P/N 9045115166 Martin ELP Lens Tube 26°: P/N 9045107783 Martin ELP Lens Tube 26° White : P/N 9045115167 Martin ELP Lens Tube 36°: P/N 9045107784 Martin ELP Lens Tube 36° White : P/N 9045115168 Martin ELP Lens Tube 50°: P/N 9045107785 Martin ELP Lens Tube 50° White : P/N 9045115170 Martin ELP Zoom Lens Tube 15–30°: P/N 9045121618 Martin ELP Zoom Lens Tube 15–30°, White: P/N 9045122108 Martin ELP Zoom Lens Tube 25–50°: P/N 9045121619 Martin ELP Zoom Lens Tube 25–50°, White: P/N 9045122109
    Accessories Cables, 16 A, for connection to power in chains:

    Power input cables
    Power input cable, H07RN-F, 2.5 mm2, 14 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.): P/N 91611797
    Power input cable, H07RN-F, 2.5 mm2, 14 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 5 m (16.4 ft.): P/N 91611786
    Power input cable, SJOOW, 12 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.): P/N 91610173
    Power input cable, SJOOW, 12 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 5 m (16.4 ft.): P/N 91610174
    Power relay cables
    Power Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1 0.45 m (1.5 ft.): P/N 91611784
    Power Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1 1.2 m (3.9 ft.): P/N 91611785
    Power Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1 2.5 m (8.2 ft.): P/N 91611786
    Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 0.45 m (1.5 ft.): P/N 91610170
    Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 1.2 m (3.9 ft.): P/N 91610171
    Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 2.5 m (8.2 ft.): P/N 91610172

    Connectors:

    Power connector, cable mount, Neutrik TRUE1 NAC3FX-W (female): P/N 91611789
    Power connector, cable mount, Neutrik TRUE1 NAC3MX-W (male): P/N 91611788

    Installation hardware:

    G-clamp (suspension with fixture hanging vertically downwards only): P/N 91602003
    Quick trigger clamp (suspension with fixture hanging vertically downwards only): P/N 91602007
    Half-coupler clamp: P/N 91602005
    Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, black: P/N 91604006
    Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, silver: P/N 91604007

    Ordering Information Martin ELP WW (Body Only): P/N 9045107781 Martin ELP WW (Body Only), White: P/N 9045115165
