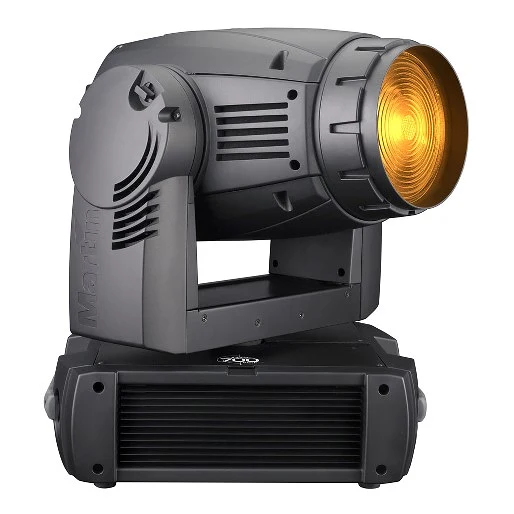

MAC 700 Wash เป็นไฟล้างหน้าเวทีที่มีพลังอย่างยิ่ง มีลำแสงนุ่มขอบสะอาด สม่ำเสมอ พร้อมซูมมอเตอร์ไรซ์ สปอตลูกแก้วปรับได้ และการผสมสีCMYแบบสมบูรณ์
รูปภาพขนาดใหญ่
คุณสมบัติ
- หลอดอาร์คไฟฟ้า 700 วัตต์
- เอาต์พุตรวมสูงถึง 18700 ลูเมนส์
- ระบบผสมสีแบบ CMY
- วงล้อสีแบบ 8 ตำแหน่งพร้อมตำแหน่งโอเพน
- ตัวควบคุมอุณหภูมิสีแบบปรับได้ (Variable CTC)
- บีมเชเปอร์แบบหมุนและหมุนได้
- เอฟเฟกต์สโตรโบ 2 - 10 Hz, สโตรโบแบบสุ่ม, เอฟเฟกต์พัลส์
- ซูมแบบมอเตอร์ไฟฟ้า
- ดิมเมอร์แบบเชิงกล
- ช่วงการหมุน Pan และ Tilt 540°/246°
- บัลลาสต์อิเล็กทรอนิกส์พร้อมการจุดหลอดร้อนและแสงไร้ฟลิกเกอร์
- ตัวควบคุมพัดลมแบบปรับได้สำหรับการทำงานที่เงียบขึ้น
รายละเอียดเพิ่มเติม
ลักษณะทางกายภาพ
ความยาว: 450 mm
ความกว้าง: 365 mm
ความสูง: 656 mm, head straight up
น้ำหนัก: 32 kg
เอฟเฟกต์แบบไดนามิก
การผสมสี: CMY, independently variable 0 - 100%
ล้อสี: 8 interchangeable filters (5 colors, UV, half minus green, CTC) + open
ควบคุมอุณหภูมิสี: 0 - 100%
ดิมเมอร์เชิงกล: 0 - 100%
ชัตเตอร์: Strobe effect 2 - 10 Hz, random strobe, pulse effects
บีมเชเปอร์: 0° - 360° indexable, continuous rotation
ซูม: 12.5° - 66°, 1/10 peak angles
แพน: 540°
ทิลต์: 246°
การควบคุมและการตั้งโปรแกรม
ช่องDMX: 16/23
การตั้งค่าและกำหนดที่อยู่: Control panel with LED display
ควบคุม16บิต: CMY, CTC, color wheel, mechanical dimmer, zoom, pan & tilt
ตัวเลือกการควบคุมการเคลื่อนไหว: Tracking and vector
โปรโตคอล: USITT DMX512/1990
ตัวรับสัญญาณ: Opto-isolated RS-485
การอัปเดตเฟิร์มแวร์: Serial upload via DMX link
หลอดไฟ
ชนิด: 700 W short-arc discharge
ติดตั้งตามมาตรฐาน: Osram HTI 700/D4/75
อุณหภูมิสี: 7500 K
ดัชนีการแสดงสี (CRI): >85
อายุการใช้งานเฉลี่ย: 750 hours
การจุดไฟร้อน: Yes
ซ็อกเก็ต: Double-ended SFc 10-4 with key
บัลลาสต์: Electronic
หลอดไฟทางเลือกที่อนุมัติ: Philips MSR Gold 700 SA/2 DE
โครงสร้าง
สี: Black
เคส: UV-resistant fiber-reinforced composite
รีเฟลกเตอร์: Glass, cold light
ระดับการป้องกัน: IP20
การติดตั้ง
จุดติดตั้ง: 2 pairs of 1/4-turn locks
การวางแนว: Any
การเชื่อมต่อ
อินพุตไฟแอสี: 3 m integral cable without power plug
อินพุต/เอาต์พุตข้อมูลDMX: 3-pin and 5-pin locking XLR
ไฟฟ้า
ไฟแอสี: 100-120/208-240 V nominal, 50/60 Hz
หน่วยจ่ายไฟ: Auto-ranging electronic switch-mode
ฟิวส์หลัก (ไฟ100-120 V): 15 AT (slow blow)
ฟิวส์หลัก (ไฟ208-240 V): 10 AT (slow blow)
พลังงานและกระแสไฟฟ้าทั่วไป
100 V, 60 Hz: 1019 W, 10.3 A, PF 0.996
110 V, 60 Hz: 977 W, 9.0 A, PF 0.995
120 V, 60 Hz: 988 W, 8.3 A, PF 0.995
208 V, 60 Hz: 949 W, 4.7 A, PF 0.976
230
