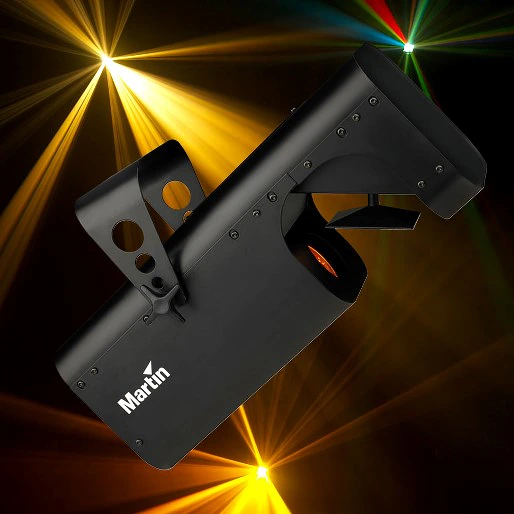

The T-Rex is a 250 W scanner featuring a quad angled mirror for aggressive mid-air effects and a combined color/gobo wheel offering multiple colors and a full array of 19 gobo patterns.
คุณสมบัติ
- 250 W halogen lamp
- 1000 hour lamp included
- Combined color and gobo wheel
- 19 gobos plus open
- Faceted rotating parabolic reflector
- Music triggered
- Continuous operation - no cool down time needed
- 12 gobos
- Safety approvals CE
- Rigorously tested for total reliability
รายละเอียดเพิ่มเติม
ด้านกายภาพ
ความยาว: 490 mm
ความกว้าง: 164 mm
ความสูง: 190 mm
น้ำหนัก: 7.5 kg
เอฟเฟกต์แบบไดนามิก
วงล้อสี/โกโบ: โกโบลาย 19 แบบ (สีเดียว 11 แบบ, หลายสี 4 แบบ, ไม่มีสี 4 แบบ) + ตำแหน่งเปิด
กระจกขับเคลื่อนด้วยมอเตอร์: สี่มุม หมุนต่อเนื่อง
จานกระจกพาราโบลาหมุนด้วยมอเตอร์: แบบหลายเหลี่ยม หมุนต่อเนื่อง
การควบคุมและการโปรแกรม
การควบคุม: ทริกด้วยเสียงดนตรี ปรับความไวระดับสัญญาณอัตโนมัติ
หลอดไฟ
ประเภท: ฮาโลเจน ELC 250 W, 24 V
ติดตั้งมาเป็นมาตรฐาน: Philips ELC 10H 250 W (1000 ชม.)
ขั้วหลอด: GX 5.3
หลอดไฟทางเลือกที่ผ่านการรับรอง: Osram ELC 24 V/250 W (50 ชม.), Osram ELC-7/X 24 V/250 W (700 ชม.)
ระบบออปติก
โฟกัสแบบปรับด้วยมือ: 2 m - 20 m
โครงสร้าง
ตัวเรือน: เหล็กและอะลูมิเนียม
การติดตั้ง
จุดยึด: ขาตั้งพื้น/ขายึดแบบปรับได้
ทิศทางการติดตั้ง: ได้ทุกทิศทาง
การเชื่อมต่อ
อินพุตไฟ AC: ขั้วต่อ IEC ตัวผู้ 3 ขา
ระบบไฟฟ้า
ไฟ AC: 110-120 V, 50/60 Hz (รุ่น US)
ไฟ AC: 230-240 V, 50/60 Hz (รุ่น EU)
ฟิวส์หลัก: รุ่น US 5.0 AT, รุ่น EU 2.5 AT (แบบ slow blow ทั้งสองรุ่น)
กำลังไฟและกระแสไฟโดยทั่วไป
110 V, 60 Hz: 270 W, 2.4 A
120 V, 60 Hz: 270 W, 2.2 A
230 V, 50 Hz: 270 W, 1.2 A
ค่าที่วัดได้ที่แรงดันไฟฟ้าตามพิกัด โดยมีค่าความคลาดเคลื่อนที่ +/- 10%:
ระบบระบายความร้อน
การระบายความร้อน: ระบายความร้อนด้วยลมแบบบังคับ
อุณหภูมิแวดล้อมสูงสุด (Ta max.): 40° C
อุณหภูมิพื้นผิวสูงสุดในสภาวะคงที่ ที่ Ta=40° C: 60° C
การระบายความร้อนรวม (จากการคำนวณ, +/- 10%): 920 BTU/hr.
การรับรองมาตรฐาน
ความปลอดภัย EU: EN 60598-2-17
EMC ของ EU: EN 55 015, EN 55 103-1, EN 61 547
รายการที่ให้มาในกล่อง
หลอด Philips ELC 10H 250 W อายุการใช้งาน 1000 ชั่วโมง: 97000111
ขาตั้งพื้น/ขายึดแบบปรับได้: 21020660
สายไฟยาว 1.5 ม. หัวต่อ IEC 3 ขา: 11501501
คู่มือการใช้งาน: 35000101
อุปกรณ์เสริม
หลอดฮาโลเจน Philips ELC/5H, 24 V / 250 W อายุการใช้งาน 500 ชั่วโมง: 97000107
หลอดฮาโลเจน Osram ELC, 24 V / 250 W อายุการใช้งาน 50 ชั่วโมง: 97000104
หลอดฮาโลเจน Osram ELC-7/X, 24 V / 250 W อายุการใช้งาน 700 ชั่วโมง: 97000108
อะไหล่
หลอด Philips ELC 10H 250 W อายุการใช้งาน 1000 ชั่วโมง: 97000111
ฟิวส์หลัก 2.5 AT: 05020010
ฟิวส์หลัก 5.0 AT: 05020018
ข้อมูลการสั่งซื้อ
T-Rex, รุ่นสำหรับสหรัฐอเมริกา: 90422510
T-Rex, รุ่นสำหรับยุโรป: 90422410
