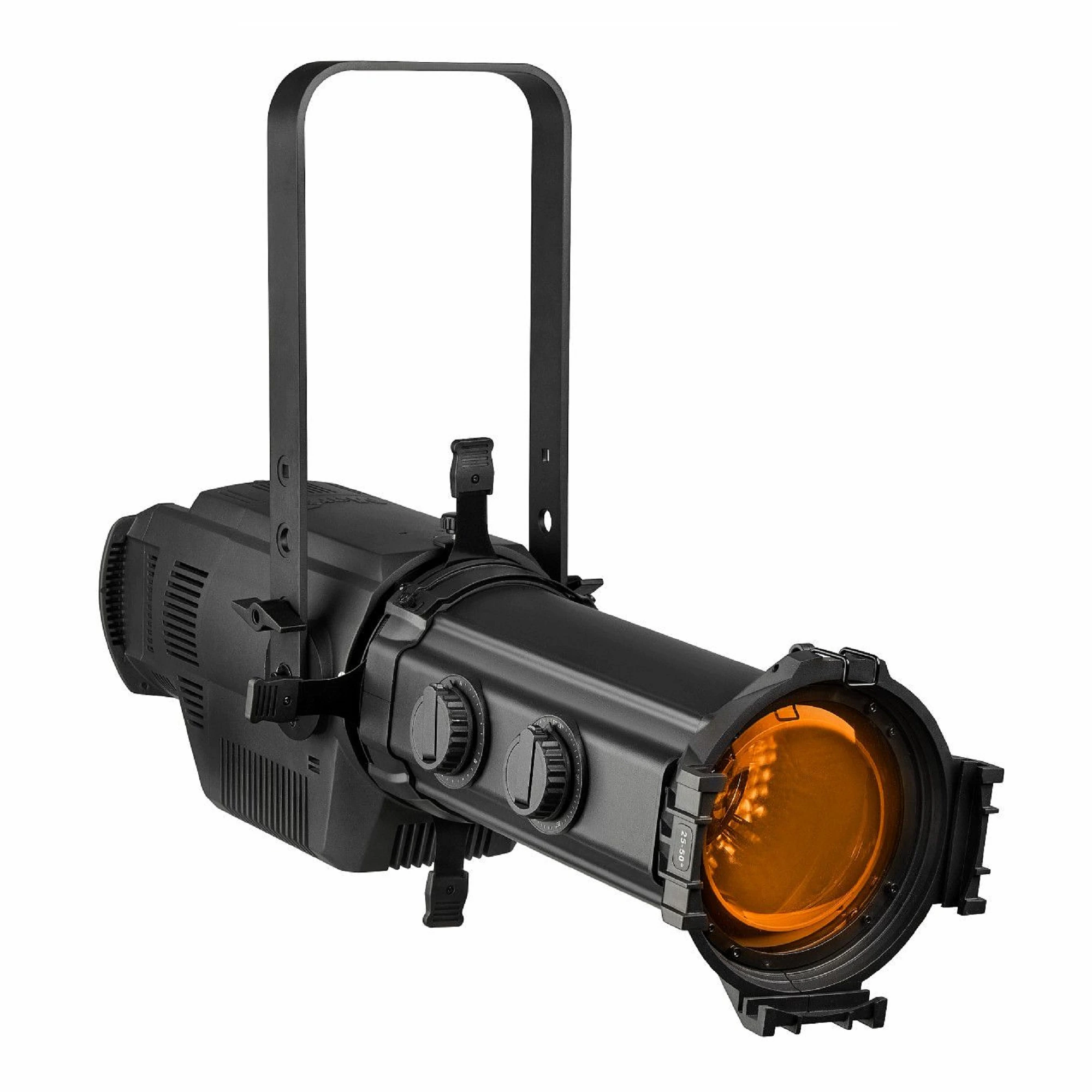

Martin ELP WW IP

Större bilder

Martin ELP LED-ellipsoidarmaturer levererar den luminans, ljusstyrka och levande färgåtergivning som har varit synonymt med Martin-namnet i mer än 30 år. Martin ELP WW IP erbjuder samma branschledande färgåtergivning och ljusstyrka som den ursprungliga Martin ELP WW men utökar dess mångsidighet till tillfälliga utomhusapplikationer genom IP65-klassificering för fukttålighet och fullständigt dammskydd, tillsammans med C3-korrosionsresistans. ELP:s ergonomiska danska konstruktion erbjuder framsteg inom belysningsfunktionalitet som inkluderar den mycket effektiva kugghjulsbaserade Fine Focus—en branschprimör—och Fast Focus som möjliggör fokusering av armaturen utan dataöverföring till den. ELP erbjuder också 16-bitars dimning med 4 valbara kurvor. ELP WW IP är tillgänglig i svart och vit buskningsalternativ och kan konfigureras med en av fyra Martin statiska linstruggningsrör med strålvinklar på 19, 26, 36 och 50 grader, eller ett val mellan två Martin zoomlinser med val mellan 15–30-graders och 25–50-graders område. ELP erbjuder också flexibilitet i belysningsdesign och lagerhantering genom kompatibilitet med tredjepartslinstruggningsrör tillsammans med ett brett utbud av tillbehör inklusive gelramar och gobos. Överlägsen ljuseffekt, optik och färgåtergivning, kombinerat med robust skydd mot väderelementens påverkan, oöverträffad användarvänlighet och bekvämlighet gör Martin ELP till den ledande LED-ellipsoidarmaturen i sin klass.

Martin rekommenderar att använda officiell Martin-märkt ELP-tillbehör för högsta möjliga prestanda. Även om vi strävar efter att säkerställa kompatibilitet med tredjepartstillbehör kan vi inte garantera optimal prestanda och rekommenderar att användaren utvärderar sådant tillbehör innan köp.

Avancerad Martin-optik möter banebrytande LED-teknik
ELP är utformad för att maximera effektiviteten och leverera ett jämnt belysningsfält för smidigare blandning mellan armaturer. Halation-färgkorrigering eliminerar atypiska blå och bruna halos när Martin-linsrör används.
Klassisk stil med fokus på funktionalitet
ELP IP tar en klassisk belysningsarmatur till nya prestandanivåer med en serie innovativa funktioner. Vår växelbaserade Fine Focus-justering – en branschnyhet – låter dig låsa fokus exakt där du vill ha det, direkt. Det finns ingen omfokusering, ingen drift och ingen glidning. Vår innovativa Fast Focus-funktion för armaturen till full effekt utan datakommunikation till armaturen.

Robusta höljen är IP65-klassade för vattentäthet och fullständigt skydd mot damm och andra partiklar.
Utöka Flexibiliteten Med ELP Zoomlinser
Utöver ett urval av fyra statiska linslöp från Martin med strålvinklar på 19, 26, 36 och 50 grader kan du utöka ELP:s flexibilitet och räckvidd med zoomlinser i intervallen 15–30 grader och 25–50 grader. Den optiska designen med 6 linser levererar oöverträffad optisk prestanda och ger den ultraklar utgång, oöverträffad plan projektion och skarp fokusering från en statisk lins, tillsammans med hastigheten och flexibiliteten från en zoomlins.
Investera i framtiden med minimal ekonomisk investering
Det har aldrig varit enklare att byta ditt lager till LED-ellipsoider: ELP-serien passar vanliga linsrör och tillbehör, vilket innebär att du kan spara pengar genom att använda dina befintliga gelfält, gobohållare, rotatorer och linsrör.

Avancerad Martin-optik möter banebrytande LED-teknik
ELP är utformad för att maximera effektiviteten och leverera ett jämnt belysningsfält för smidigare blandning mellan armaturer. Halation-färgkorrigering eliminerar atypiska blå och bruna halos när Martin-linsrör används.

Klassisk stil med fokus på funktionalitet
ELP IP tar en klassisk belysningsarmatur till nya prestandanivåer med en serie innovativa funktioner. Vår växelbaserade Fine Focus-justering – en branschnyhet – låter dig låsa fokus exakt där du vill ha det, direkt. Det finns ingen omfokusering, ingen drift och ingen glidning. Vår innovativa Fast Focus-funktion för armaturen till full effekt utan datakommunikation till armaturen.

Robusta höljen är IP65-klassade för vattentäthet och fullständigt skydd mot damm och andra partiklar.

Utöka Flexibiliteten Med ELP Zoomlinser
Utöver ett urval av fyra statiska linslöp från Martin med strålvinklar på 19, 26, 36 och 50 grader kan du utöka ELP:s flexibilitet och räckvidd med zoomlinser i intervallen 15–30 grader och 25–50 grader. Den optiska designen med 6 linser levererar oöverträffad optisk prestanda och ger den ultraklar utgång, oöverträffad plan projektion och skarp fokusering från en statisk lins, tillsammans med hastigheten och flexibiliteten från en zoomlins.

Investera i framtiden med minimal ekonomisk investering
Det har aldrig varit enklare att byta ditt lager till LED-ellipsoider: ELP-serien passar vanliga linsrör och tillbehör, vilket innebär att du kan spara pengar genom att använda dina befintliga gelfält, gobohållare, rotatorer och linsrör.

Funktioner

Legendär Martin-kvalitet i LED-ellipsoidarmatur
Avancerad optik konstruerad i Danmark
Warm White-ljuskälla använder banbrytande LED-chipset-teknik för högt ljusflöde och smooth LED-blandning
Imponerande ljusutbyte på 7 000 lumen (vid 3000K)
Branschledande CRI-värde på 97
Snabb fokusering för datalosfokusering
Revolutionär Fine Focus med kuggväxeldriven fokusomställning som låses på plats första gången
IP65-klassad för vattentålighet och komplett skydd mot damm och andra partiklar
16-bitars dimning med 4 valbara dimningskurvor
Kompatibel med universella tillbehör som gelramar och gobo-innehavare och rotatorer
Alternativen inkluderar 4 statiska linsrör och 2 zoomobjektiv med kompatibilitet för tredje parts tillbehör
Halation-färgkorrigering tar bort atypiska blå och bruna gloriolor när Martin-linsrör används
Flimmer-fri drift
4-bladiga manuella ramningsslitsar
Tyngdpunkt vid oket för ergonomisk användning
Vridknappar placerade för att ge fri väg för ramningsslitsarna
Reglerad kylning för extremt tyst drift
5-stifts DMX/RDM och Neutrik True1 In/Thru-anslutning

Specifikationer

Physical Length: 644 mm (25.4 in.) Width: 255 mm (10.1 in.) Height: 255 mm (10.1 in.), 527 mm (20.1 in.) with bracket Weight: 11 kg (24.3 lb.) body only

Dynamic Effects Electronic dimming: 0–100%, Four dimming curve options Strobe and pulse effects: Variable speed and action, random strobe Electronic shutter effect: Instant open and blackout

Control and Programming Control options: DMX, stand-alone 16-bit control: Intensity DMX address setting: Control panel with OLED display or via RDM DMX channels: 1/2/4 PWM: 600–2400 Hz DMX compliance: USITT DMX512-A RDM compliance: ANSI/ESTA E1.20 Transceiver: Opto-isolated RS-485 Stand-alone programming: Control panel with OLED display

Optics Light source: 91 x 3 W warm white LEDs Minimum LED lifetime: 30 000 hours (to >70% luminous output)* Color temperature: 3000K Fixed Lens Tube Options: 19°, 26°, 36° and 50° Zoom Lens Tube Options: 15–30° and 25–50° Binning: Tight color and flux binning *Figure obtained under manufacturer's test conditions

Photometric Data Light engine luminous output: 16000 lumens Fixture luminous output: 7000 lumens CRI (Color Rendering Index) : >97 CQS (Color Quality Scale): >93 TM-30 Rf (IES TM-30-15 Fidelity Index): >93 TM-30 Rg (IES TM-30-15 Gamut Index): >101 TLCI (Television Lighting Consistency Index): >96
* All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.

Construction Housing: Die-cast aluminum Color: Black or white variant Protection rating: IP65

Gobos and Color Frame Gobo size : A size, 100 mm OD, 75 mm image*
Gobo size: B size, 86 mm OD, 64.5 mm image* Color frame size: 159 x 159 mm (6.25 in. x 6.25 in.)
*Gobo holder not included

Installation Mounting: Adjustable bracket Location: Indoor, outdoor use, suitable for wet locations Orientation: Any Minimum distance to combustible materials: 0.2 m (0.7 ft.) Minimum distance to illuminated surfaces: 0.5 m (1.6 ft.)
Connections AC power in, thru: P65-rated Neutrik PowerCON TRUE1 TOP DMX & RDM data in/thru: IP65-rated 5-pin XLR

Electrical
AC power: 100-240 V AC nominal, 50/60 Hz
Power supply unit: Auto-ranging electronic switch mode
Typical half-cycle RMS inrush current at 230 V, 50 Hz: 18.0 A
Power Factor: 0.99 @ 110 V , 0.97 @ 208 V , 0.96 @ 230 V / 240 V
Typical current draw: 2.6 A @ 110 V , 1.4 A @ 208 V , 1.2 A @ 230 V / 240 V / *
Power Consumption
Typical: 280 W *
Idle: 5 W *
* Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
Typical: full output white, no effects moving, regulated fan speed.
Idle: no output, no effects moving, regulated fan speed.

Thermal Cooling: Forced air (temperature-regulated, low noise) Total heat dissipation (calculated, +/- 10%, at full intensity, full white): 1000 BTU/hr. Maximum ambient temperature (Ta max.): 40° C (104° F) Minimum ambient temperature (Ta min.): 0° C (32° F)

Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 28 lm/W LWR*: 636 lm/kg (288 lm/lb)
LWR = Lumen-to-Weight Ratio

Approvals Global CB Certification/IECEE: IEC 60598-2-17 (IEC 60598-1) EU safety: EN 60598-2-17 (EN 60598-1), EN62471, EN62493 EU EMC: EN 55015, EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3, EN 61547 US safety: UL 1573 US EMC: FCC Part 15 Class B Canadian safety: CSA C22.2 No. 166 Canadian EMC: ICES-3 (B)/NMB-3 (B); ICES-5 (B)/NMB-5 (B) Australia/NZ: RCM

Included Items
Mounting bracket
User manual

Related Items Martin Companion Cable: P/N 91616091 Martin ELP Lens Tube 19°: P/N 9045107782 Martin ELP Lens Tube 19° White : P/N 9045115166 Martin ELP Lens Tube 26°: P/N 9045107783 Martin ELP Lens Tube 26° White : P/N 9045115167 Martin ELP Lens Tube 36°: P/N 9045107784 Martin ELP Lens Tube 36° White : P/N 9045115168 Martin ELP Lens Tube 50°: P/N 9045107785 Martin ELP Lens Tube 50° White : P/N 9045115170 Martin ELP Zoom Lens Tube 15–30°: P/N 9045121618 Martin ELP Zoom Lens Tube 15–30°, White: P/N 9045122108 Martin ELP Zoom Lens Tube 25–50°: P/N 9045121619 Martin ELP Zoom Lens Tube 25–50°, White: P/N 9045122109

Accessories
Power Input Cables (16 A)*
Power Input Cable, H07RN-F, 2.5 mm2, bare ends to TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.): P/N 91611797
Power Input Cable, H07RN-F, 2.5 mm2, bare ends to TRUE1 NAC3FX-W (female), 5 m (16.4 ft.): P/N 91611786
Power Input Cable, SJOOW, 12 AWG, bare ends to TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.): P/N 91610173
Power Input Cable, SJOOW, 12 AWG, bare ends to TRUE1 NAC3FX-W (female), 5 m (16.4 ft.): P/N 91610174
Power Relay Cables*
Power Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1, 0.45 m (1.5 ft.): P/N 91611784
Power Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1, 1.2 m (3.9 ft.): P/N 91611785
Power Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1 2.5 m (8.2 ft.): P/N 91611796

Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 0.45 m (1.5 ft.): P/N 91610170
Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 1.2 m (3.9 ft.): P/N 91610171
Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 2.5 m (8.2 ft.): P/N 91610172
Power Connectors*
Neutrik PowerCON TRUE1 NAC3MX-W (male): P/N 91611788HU
Neutrik PowerCON TRUE1 NAC3FX-W (female): P/N 91611789HU
*All TRUE1 connectors are IP65-rated TOP type
Spare Parts
Pressure Relief Valve with Gore membrane, M12 x 1.5: P/N 5127883-00
Installation hardware
G-clamp (suspension with fixture hanging vertically downwards only): P/N 91602003
Quick trigger clamp (suspension with fixture hanging vertically downwards only): P/N 91602007
Half-coupler clamp: P/N 91602005
Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, black: P/N 91604006
Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, silver: P/N 91604007

Ordering Information Martin ELP WW IP (Body Only): P/N 9045122813 Martin ELP WW IP (Body Only), White: P/N 9045122815
