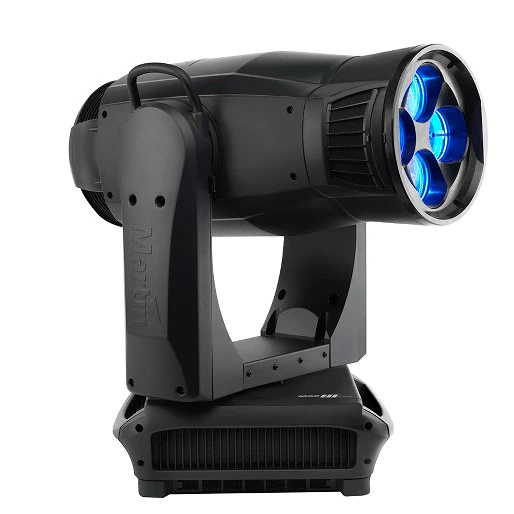

MAC III Quadray هو تأثير متعدد الحزم الفريد الذي لم يُشهد من قبل، ويضيف بُعداً جديداً كلياً إلى مجموعة أدوات مصمم الإضاءة. يتوفر كمجموعة عدسة أمامية بديلة سهلة التركيب لأي جهاز MAC III AirFX قياسي، وتتيح Quadray إسقاط 1 أو 2 أو 3 أو 4 شعاع ضوء قابل للتحكم الفردي لإمكانيات ثابتة أو ديناميكية جديدة كلياً في التأثيرات الجوية.

تتضمن محرك تأثيرات فعّال يمكّن المصممين من إنشاء مجموعة متنوعة وجديدة من المظاهر التي قد يصعب برمجتها، أو حتى يستحيل برمجتها، عبر وحدة تحكم الإضاءة. ويضم MAC III Quadray نفس مجموعة الميزات عالية الجودة كما في MAC III AirFX، بما في ذلك نظام مزج ألوان حيوي وتأثيرات جوية مذهلة.

مجموعة عدسة أمامية بديلة - تركيب سهل على أي MAC III AirFX
تأثير متعدد حزم فريد
1 أو 2 أو 3 أو 4 شعاع ضوء قابل للتحكم الفردي

المواصفات الفيزيائية الطول (الرأس): 712 مم (28.1 بوصة) العرض: 536 مم (21.1 بوصة) الارتفاع: 936 مم (36.9 بوصة) الوزن: 55.3 كجم (122.0 رطل) الأبعاد أولية وقابلة لتغييرات طفيفة:

التأثيرات الديناميكية تأثيرات الشعاع: 1 - 4 شعاع دوار قابل للتحكم بشكل فردي مزج الألوان: CMY، متغيرة بشكل مستقل 0 - 100% التحكم في درجة حرارة اللون: CTO، متغيرة 6000 - 3200 K عجلة الألوان: 7 مرشحات ثنائية الكروماتية قابلة للاستبدال + مفتوحة، مع فهرسة ودوران مستمر واختيار لون عشوائي التأثيرات الهوائية الدوارة: عجلة بـ 4 تأثيرات هوائية دوارة قابلة للاستبدال، مع فهرسة التأثير ودوران مستمر واهتزاز القزحية: متغيرة مع تأثيرات نبضية الخفت: خفت إلكتروني وميكانيكي مدمج بنسبة 0-100% مستمر، مع اختيار أربع منحنيات خفت الغالق الميكانيكي: تأثير Strobe، تأثيرات نبضية، فتح فوري وإغلاق كامل التركيز: من 2 متر إلى ما لا نهاية التكبير: آلي نظام ربط التكبير والتركيز: تلقائي تأثير الغسيل: الظهور/الاختفاء المسح الأفقي: 540° المسح العمودي: 268° نظام تصحيح الموضع: مراقبة الموضع المطلقة

التحكم والبرمجة قنوات DMX: 22 الإعداد والعنونة: لوحة التحكم مع شاشة رسومية مضاءة وعجلة تمرير أو عبر DMX RDM: مُنفذة التحكم 16-بت: فهرسة التأثير الهوائي وسرعة الدوران والخافت والمسح الأفقي والعمودي توافق DMX: USITT DMX512-A توافق RDM: ANSI/ESTA E1.20 المستقبل: RS-485 معزول بصرياً تحديث البرامج الثابتة: جهاز ذاكرة USB أو واجهة أجهزة USB/DMX عبر وصلة DMX

المصباح النوع: تفريغ 1500 واط المصباح المعتمد: Osram HTI 1500W/60/P50 7mm Lok-it درجة حرارة اللون: 6000 K مؤشر عرض اللون (CRI): >90 متوسط العمر: 750 ساعة الإشعال الساخن: شبه ساخن (إشعال في أقل من 90 ثانية) المقبس: PGJ50 المحول: إلكتروني

أدوات الخدمة تحديد الجهاز: رقم معرف 12 رقماً قابل للتعيين من المستخدم

البناء اللون: أسود الهيكل: سبيكة مغنيسيوم، مركب ألياف معزز مقاوم للأشعة فوق البنفسجية العاكس: زجاجي، ضوء بارد تصنيف الحماية: IP20

التثبيت نقاط التثبيت: ثماني نقاط قفل ربع دورة الاتجاه: أي اتجاه الحد الأدنى للمسافة إلى الأسطح المضاءة: 5.8 متر (228.4 بوصة) الحد الأدنى للمسافة إلى المواد القابلة للاشتعال: 0.2 متر (7.9 بوصة)

التنزيلات

Specifications

	الإصدار	اللغة	الحجم	تاريخ التحميل
MAC III Quadray - Acoustic Test Report الإصدار A, تم التحديث: مايو 2018	A		584 KB	مايو 2018

Illustrations

	الإصدار	اللغة	الحجم	تاريخ التحميل
MAC III Quadray - Head Vertical الإصدار A, تم التحديث: مايو 2018	A		6.8 MB	مايو 2018
MAC III Quadray - Head Horizontal الإصدار A, تم التحديث: مايو 2018	A		6.81 MB	مايو 2018

CAD Drawings

	الإصدار	اللغة	الحجم	تاريخ التحميل
MAC III Quadray - Head Vertical (3DS) الإصدار A, تم التحديث: مايو 2018	A		4.34 MB	مايو 2018
MAC III Quadray - Head Horizontal (3DS) الإصدار A, تم التحديث: مايو 2018	A		4.34 MB	مايو 2018

Compliances

	الإصدار	اللغة	الحجم	تاريخ التحميل
MAC III Series - ETL Authorization to Mark الإصدار C, تم التحديث: أكتوبر 2020	C		207 KB	أكتوبر 2020

Service Notes

	الإصدار	اللغة	الحجم	تاريخ التحميل
MAC III Series lamps الإصدار A, تم التحديث: مايو 2018	A			مايو 2018
MAC III Quadray Module installation guide الإصدار B, تم التحديث: مايو 2018	B		5.89 MB	مايو 2018
3D Partsfinder - Opening using Solid Works Composer Player الإصدار 4, تم التحديث: أكتوبر 2020	4		743 KB	أكتوبر 2020
