Tripix 300 and 1200
Udgået

Tripix 300 and 1200
Større billeder

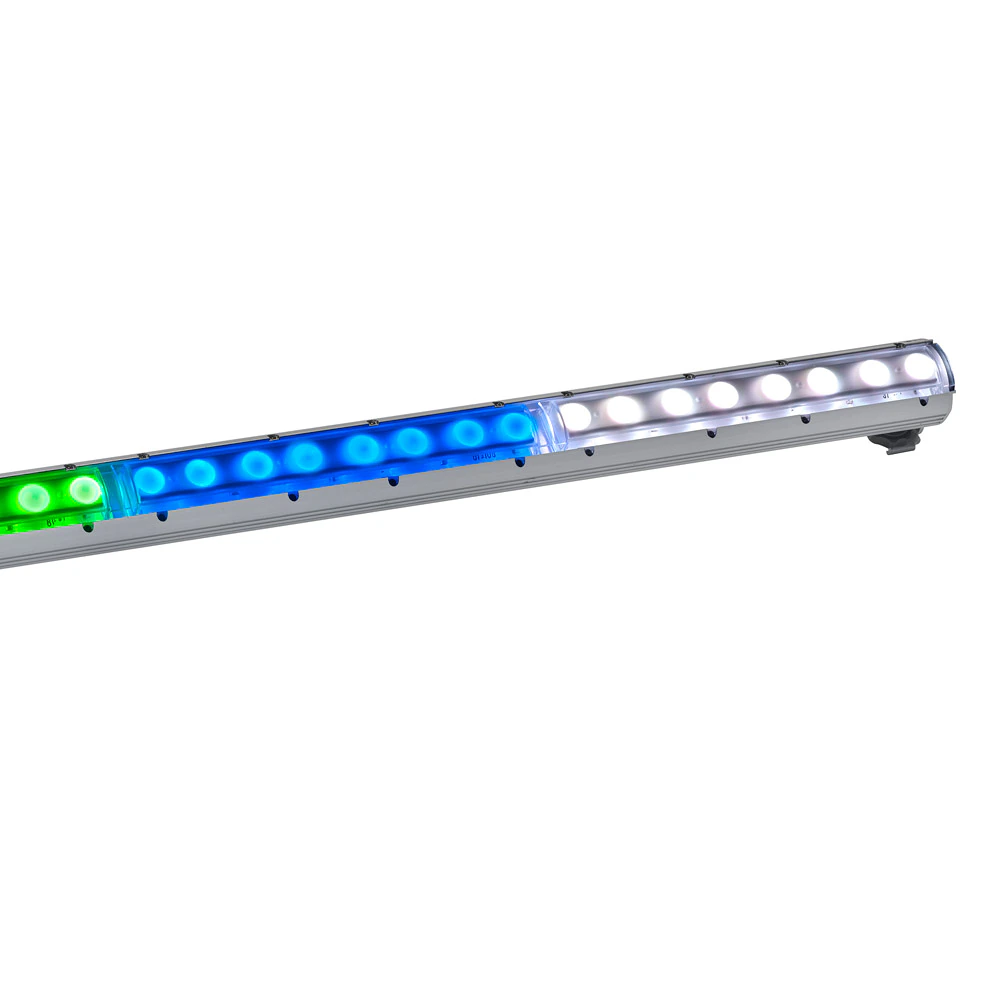

Tripix 300™ og Tripix 1200™ er attraktivt designede IP66-klassificerede LED-strips med tricolor-LED'er til overlegen farveblanding direkte ved linsen. Resultatet er fravær af farveskygger og et bredt farvepalet, herunder smukke hvider, subtile pastellfarver og livlige mættede farver.

Tripix Range™ kan bruges i en række inden- og udendørs applikationer og installeres på minutter med en slim IP66-kabelstik.

  • Lineær LED-strip med ensartet farveblanding
  • Tilgængelig i to længder og med forskellige stråleuinkler
  • Nem installation med kabel daisy chain til IP-klassificeret strømforsyning

Videoer









Funktioner

  • Ensartet blanding af farver ved hjælp af kraftfulde tricolor LED'er
  • Ingen farveadskillelse eller skygger
  • Nemt at styre: 64 indbyggede programmer og automatisk adressering
  • Hurtig installation ved hjælp af IP66-kabelsystem
  • Tilgængelig i længderne 300 mm (1 fod) og 1200 mm (4 fod) i forskellige stråleheller

Flere detaljer

FysiskTripix™ 300Længde: 300 mm (11,8 in.)Bredde: 61 mm (2,4 in.) inkl. monteringsbøjleHøjde: 82 mm (3,2 in.) inkl. monteringsbøjle og DIN-skinneVægt: 1,2 kg (2,6 lbs.)Kabelstumper på armatur: 500 mm (19,7 in.)Tripix™ 1200Længde: 1200 mm (47,3 in.)Bredde: 61 mm (2,4 in.) inkl. monteringsbøjleHøjde: 82 mm (3,2 in.) inkl. monteringsbøjle og DIN-skinneVægt: 4,23 kg (9,3 lbs.)Kabelstumper på armatur: 500 mm (19,7 in.)Martin™ IP66 PSU 240 W (erstatter Tripix™ Power IP66)Længde: 314 mm (12,4 in.)Bredde: 68 mm (2,7 in.)Højde: 39 mm (1,6 in.)Vægt: 1,5 kg (3,3 lbs.)
Dynamiske effekterFarveblandning: RGBRød: 0 - 100%Grøn: 0 - 100%Blå: 0 - 100%Farvtemperaturkontrol: 2 000 - 10 000 K kontinuerlig blanding
Kontrol og programmeringFarvekontrolmodi: RGB (rå og kalibreret), HSI (kalibreret), HSIC (ukalibreret)Kontrollersystem: DMX, stand-alone, synkroniseret (vært/klient)Grupperede pixelkontrolmuligheder: 1 segment (Tripix™ 300), 1, 2 eller 4 segmenter (Tripix™ 1200)DMX-kanaler: 3 eller 4 pr. armatur (Tripix™ 300), 3 eller 4 pr. segment (Tripix™ 1200)DMX-adresseindstilling: Martin MUM™-applikation kørende på Windows PCProtokol: USITT DMX512-AModtager: RS-485Firmware-opdatering: Seriel upload via DMX-forbindelse
OptikLyskilde: RGB 3-i-1 LED, ca. 3 W pr. LEDSamlet LED-effekt: Tripix™ 300: ca. 24 W, Tripix™ 1200: ca. 82 WStrålevinkel: Smal som leveret, medium og bred tilgængeligMindste LED-levetid: 46 000 timer (til >70% lysudbytte)**Værdi opnået under producentens testbetingelser
Fotometriske dataTripix™ 1200, uden diffusorEffektivitet: 9,1 lumen pr. wattHalv-topvinkel: 20°Samlet output: 1440 lmTripix™ 1200, smal diffusorEffektivitet: 8,9 lumen pr. wattHalv-topvinkel: 24°Samlet output: 1440 lmTripix™ 1200, medium diffusorEffektivitet: 5,3 lumen pr. wattHalv-topvinkel: 49°Samlet output: 840 lmTripix™ 300, uden diffusorEffektivitet: 9,1 lumen pr. wattHalv-topvinkel: 20°Samlet output: 360 lmTripix™ 300, smal diffusorEffektivitet: 8,9 lumen pr. wattHalv-topvinkel: 24°Samlet output: 360 lmTripix™ 300, medium diffusorEffektivitet: 5,3 lumen pr. wattHalv-topvinkel: 49°Samlet output: 210 lmMålinger foretaget med alle LED'er på 100% intensitet
KonstruktionHus: AluminiumFinish: Blank elokseeretFrontdæksel: Flammehemmende PMMAEndekalper: AluminiumMonteringsbøjler: AluminiumBeskyttelsesklasse: IP66
InstallationOrientering: EnhverLodret sigtning: +/- 105°Armaturmontering: 35 mm DIN-tophat-skinne på flad overfladeMaks. strømkabellængde, Tripix™ Power-enhed til sidste armatur: 30 mMaks. antal armatur forbundet til en Martin™ IP66 PSU 240 W: 3 x Tripix™ 1200, 3 x Tripix™ Wash, 12 x Tripix™ 300 eller blanding maks. 3,6 m
ForbindelserNetspændingsinput til Martin™ IP66 PSU 240 W: Fastmonteret (klemrække) via kabelgennemføringArmatur-til-armatur strøm og data: IP66 13-pin DIN-kabelstumpsystem
ElektriskNetstrøm: 100-240 V nominelt, 50/60 Hz (input til Martin™ IP66 PSU 240 W)Strømudgang: 48 V DC (output fra Martin™ IP66 PSU 240 W)Standby-strøm: Tripix™ 300 <3 W, Tripix™ 1200 <10 W
TermiskAfkøling: KonvektionMaksimal omgivelsestemperatur (Ta maks.): 45° CMinimal omgivelsestemperatur (Ta min.): -30° CMaksimal overfladetemperatur, steady state, ved 45° C omgivelse

Downloads

Specifications
  Version Sprog Størrelse Uploadet
file type icon Tripix Power IP66 PSU - Specifications
en version A, opdateret: maj 2018
A  en  86,2 kB maj 2018
Manuals
  Version Sprog Størrelse Uploadet
file type icon Tripix Series - User Manual
en version J, opdateret: okt 2020
J  en  1,86 MB okt 2020
Photometrics
  Version Sprog Størrelse Uploadet
file type icon Tripix 300 and 1200 - Photometric Files
en version A, opdateret: mar 2024
A  en  293 kB mar 2024
Illustrations
  Version Sprog Størrelse Uploadet
file type icon Tripix 1200_3D symbol
en version A, opdateret: maj 2018
A  en  1,6 MB maj 2018
file type icon Tripix 300_3D symbol
en version A, opdateret: maj 2018
A  en  1,42 MB maj 2018
file type icon Tripix Power_3D symbol
en version A, opdateret: maj 2018
A  en  895 kB maj 2018
file type icon Tripix Wash - 2D dimensions (PDF)
en version A, opdateret: maj 2018
A  en  90,5 kB maj 2018
file type icon Tripix Wash - 2D dimensions (DXF)
en version A, opdateret: maj 2018
A  en  1,27 MB maj 2018
file type icon Tripix 1200 - 2D dimensions (DWG)
en version A, opdateret: maj 2018
A  en  557 kB maj 2018
file type icon Tripix 1200 - 2D dimensions (DXF)
en version A, opdateret: maj 2018
A  en  2,27 MB maj 2018
file type icon Tripix 1200 - 2D dimensions (PDF)
en version A, opdateret: maj 2018
A  en  115 kB maj 2018
file type icon Tripix 300 - 2D dimensions (DWG)
en version A, opdateret: maj 2018
A  en  397 kB maj 2018
file type icon Tripix 300 - 2D dimensions (DXF)
en version A, opdateret: maj 2018
A  en  1,61 MB maj 2018
file type icon Tripix 300 - 2D dimensions (PDF)
en version A, opdateret: maj 2018
A  en  97,9 kB maj 2018
file type icon Tripix Power IP66 240W - 2D dimensions (DWG)
en version A, opdateret: maj 2018
A  en  119 kB maj 2018
file type icon Tripix Power IP66 240W - 2D dimensions (DXF)
en version A, opdateret: maj 2018
A  en  419 kB maj 2018
file type icon Tripix Power IP66 240W - 2D dimensions (PDF).pdf
en version A, opdateret: maj 2018
A  en  54,4 kB maj 2018
file type icon Tripix Wash - 2D dimensions (DWG)
en version A, opdateret: maj 2018
A  en  334 kB maj 2018
Symbols
  Version Sprog Størrelse Uploadet
file type icon Vectorworks Symbols
en version 4.6, opdateret: jan 2026
4.6  en  249 MB jan 2026
Compliances
  Version Sprog Størrelse Uploadet
file type icon ETL Authorization to Mark Tripix 300 and 1200
en version B, opdateret: maj 2018
B  en  24,3 kB maj 2018
file type icon ETL Authorization to Mark Tripix Power
en version A, opdateret: maj 2018
A  en  223 kB maj 2018
file type icon ETL Authorization to Mark Tripix Power IP66
en version B, opdateret: maj 2018
B  en  24,9 kB maj 2018
file type icon EU Declaration of Conformity Tripix 300 and 1200
en version A, opdateret: maj 2018
A  en  189 kB maj 2018
file type icon EU Declaration of Conformity Tripix Power
en version A, opdateret: maj 2018
A  en  132 kB maj 2018
file type icon EU Declaration of Conformity Tripix Series incl. PSUs
es version B, opdateret: maj 2018
B  es  44,4 kB maj 2018
Software
  Version Størrelse Uploadet
Windows download icon Martin USB Tools
version 1.2, udgivet: jul 2020
1.2   107 MB jul 2020
download icon for Tripix Software Tripix Software
version 1.5.0, udgivet: jul 2020
1.5.0   73,2 kB jul 2020
Service Notes
  Version Sprog Størrelse Uploadet
file type icon 3D Partsfinder - Opening using Solid Works Composer Player
version 4, opdateret: okt 2020
4    743 kB okt 2020
file type icon Exterior products - Performing a vacuum test - Tech note
en version H, opdateret: okt 2020
H  en  1020 kB okt 2020
Tech Notes
  Version Sprog Størrelse Uploadet
file type icon Important instructions for uploading Tripix software
opdateret: apr 2018
    apr 2018

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.
