Exterior Linear CTC Graze
متوقف

إضاءة graze مقاومة للعوامل الجوية مع تحكم درجة حرارة اللون

Exterior Linear CTC Graze
صور أكبر

كمية محدودة متاحة - يرجى التواصل مع الموزع الخاص بك للحصول على معلومات

سلسلة Exterior™ Linears عبارة عن مجموعة من تركيبات إضاءة LED تغيير الألوان في هيكل قوي مُصنَّف للاستخدام الخارجي. توفر تركيبات Exterior Linear إضاءة عالية الأداء وتتوفر في نسختي إضاءة Cove وإضاءة Graze.

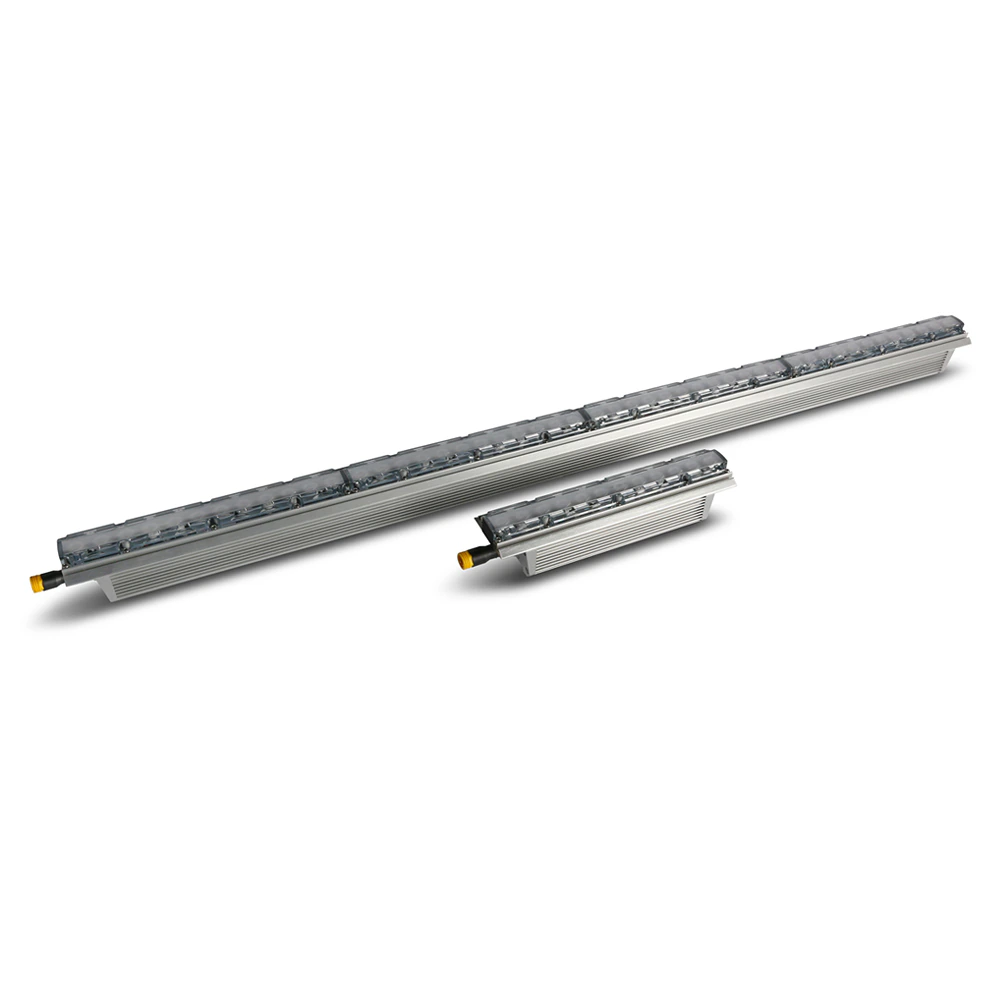

تم تصميم Exterior™ Linear 1220 Graze CTC و Exterior™ Linear 320 Graze CTC لإضاءة الجدران أو أي هيكل خطي، وتتميز بتحكم دقيق في درجة حرارة اللون من 2700K إلى 6500K وتوزيع موحد للضوء عند ثلاث زوايا شعاع مختلفة، مما يجعلها مثالية لإبراز الأسطح ذات الملمس.

تركيبات Exterior Linear قابلة للتحكم عبر DMX وسهلة التركيب بفضل مصدر الطاقة العام المدمج، وتتصل عبر سلسلة متعاقبة باستخدام موصل مدمج للطاقة والبيانات.

تعرّف على المزيد حول التحقق من المنتج والموثوقية

  • تركيبة LED خطية بخيار شعاع ضيق جداً
  • تركيبة قوية مُصنَّفة للاستخدام الخارجي متوفرة بطولين
  • تركيب سهل مع مصدر طاقة مدمج

  • بنية تحتية سهلة

    يسمح الموصل الهجين بالاتصال السهل والآمن من طرف إلى طرف أو باستخدام كبل التمديد. توفر مصادر الطاقة المدمجة تشغيل التركيبات لمسافات طويلة تصل إلى 100 قدم عند 230V

  • التثبيت المرن

    يتيح قوس التثبيت المفصلي إمكانية التثبيت المرن

  • تحكم متطور

    تتيح أداة المغناطيس الذكية الوصول إلى معلومات الحالة المحلية. يتميز نظام Exterior Linear أيضًا بإدارة الأجهزة عن بعد (RDM) للإعدادات والتشخيص عن بعد.

  • التحكم في درجة حرارة اللون

    تتيح مصابيح LED الباردة والمحايدة والدافئة التحكم الدقيق في درجة حرارة اللون ضمن النطاق من 2700 K إلى 6500 K

featured content

بنية تحتية سهلة

يسمح الموصل الهجين بالاتصال السهل والآمن من طرف إلى طرف أو باستخدام كبل التمديد. توفر مصادر الطاقة المدمجة تشغيل التركيبات لمسافات طويلة تصل إلى 100 قدم عند 230V

featured content

التثبيت المرن

يتيح قوس التثبيت المفصلي إمكانية التثبيت المرن

featured content

تحكم متطور

تتيح أداة المغناطيس الذكية الوصول إلى معلومات الحالة المحلية. يتميز نظام Exterior Linear أيضًا بإدارة الأجهزة عن بعد (RDM) للإعدادات والتشخيص عن بعد.

featured content

التحكم في درجة حرارة اللون

تتيح مصابيح LED الباردة والمحايدة والدافئة التحكم الدقيق في درجة حرارة اللون ضمن النطاق من 2700 K إلى 6500 K

الفيديوهات





الميزات

  • ثلاث خيارات لزاوية الشعاع – بما في ذلك الضيقة لتأثيرات إضاءة جانبية مثيرة للإعجاب.
  • استهلاك طاقة منخفض جداً (بحد أقصى 20 واط/قدم).
  • لا توجد صناديق تحكم إضافية مطلوبة – توصيل مباشر إلى جهد الخط و DMX.
  • طاقة وتحكم داخليان (DMX و RDM والأداة المغناطيسية).
  • علبة IP66 شديدة الصلابة.
  • التحكم في الكثافة من 0 إلى 100%.

المواصفات

  • Physical 320 series (1 ft.) fixtures:

    Length: 305 mm (12.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 99 mm (3.9 in.) including bracket
    Weight: 1.5 kg (3.4 lbs.)

     1220 series (4 ft.) fixtures:

    Length: 1219 mm (48.0 in.)
    Width: 72 mm (2.8 in.)
    Height: 99 mm (3.9 in.) including bracket
    Weight: 6.0 kg (13.3 lbs.)
    Dynamic Effects Intensity: 0 - 100% Color temperature control: 2700 K - 6500 K
    Control and Programming Control systems: DMX, RDM User interface: Magnetic button to call up fixture status and test fixture Control resolution: 8-bit DMX control of each color DMX channels: 2 - 16 depending on model and mode DMX compliance: USITT DMX512/1990 RDM RDM compliance: ANSI/ESTA E1.20
    Optics Light source: 3 W Cree XP-E2 LEDs Minimum LED lifetime: 50,000 hours (to >70% luminous output)* Beam angle: 120° Beam angle variants:

    Narrow: 12°
    Medium: 17°
    Wide: 70°
    Asymmetric: 70° x 12.5°

     Binning: Tight color and flux binning *Figure obtained under test conditions
    Photometric Data Exterior Linear 320 Graze (Medium):

    Total luminous output: 1100 lumens
    Warm white output: 270 lumens
    Cold white output: 440 lumens

     Exterior Linear 1220 Graze (Medium):

    Total luminous output: 4400 lumens
    Warm white output: 1080 lumens
    Cold white output: 1760 lumens

    * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
    Construction Housing: Aluminum Front: Clear polycarbonate Protection rating: IP66 IK rating: IK08 Corrosion resistance: C5-M (very high corrosivity / marine, ISO 12944) Vibration resistance: 1.0g, Sinusoidal (IEC 60068-2-6)
    0,7g RMS Random (IEC 60068-2-64)     RoHS compliant
    Installation Orientation: Any Minimum distance to illuminated surfaces: 0.1 m (0.3 ft.)
    Connections Power/data in/thru: 8-pin custom connectors
  • Electrical AC power: 100 -277 V nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch-mode Maximum total length of fixtures in chain at 120 V: 15.24 meters (50 ft.) Maximum total length of fixtures in chain at 240 V: 30.48 m (100 ft.) Typical half-cycle RMS inrush current: 0.3 A, 1220 models 0.7 A Surge protection: 4 KV Typical earth-leakage current: 4ft fixture: 0,50 mA, 1ft fixture: 0,15 mA

    Consult local regulations to determine maximum fixture runs
    Typical Power and Current 100-240 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.95 +/- 0.05 277 V, 50/60 Hz: 20 W per foot +/- 1 W, PF 0.90 +/- 0.05 Power figures are typical, not maximum. Measurements made at nominal voltage. Allow for +/- 10% deviation. PF = Power factor.
    Thermal Cooling: Convection Maximum ambient temperature (Ta max.): 45° C (113° F) Minimum ambient temperature (Ta min.): -30° C (-22° F) Total heat dissipation (calculated, +/- 10%): 70 BTU/hr. per foot
    Environmental RoHS: Compliant REACH: Compliant WEEE: Compliant Proposition 65: Compliant Efficacy (max output): 55 lm/W LWR*: 733 lm/kg (324 lm/lb)

    *LWR = Lumen-to-Weight Ratio
    Approvals Global CB Certification/IECEE: IEC 60598-2-5 (IEC 60598-1) EU safety: EN 60598-2-5, EN 60598-2-1, (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032 (EN 55103-1), EN 55103-2, EN 61547, EN 61000-3-2, EN 61000-3-3 US safety: ANSI/UL 1598 US EMC: 47 CFR Part 15 Class B Canadian safety: CSA C22.2 No. 250.0 Australia/NZ: RCM India: BIS
    Related Items Martin Companion Cable: P/N 91616091 Martin Companion Software Suite (including firmware uploader)
    Accessories Magnetic Test Tool, set of 10: P/N 91610139 Cables:

    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), EU: P/N 91611754
    Power + Data Input Cable with 8-pin custom connector, 2 m (6.6 ft.), US: P/N 91611755
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), EU: P/N 91611156
    Power + Data Input Cable with 8-pin custom connector, 10 m (32.8 ft.), US: P/N 91611157
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), EU: P/N 91611758
    Power + Data Extension Cable with 8-pin custom connectors, 0.2 m (0.7 ft.), US: P/N 91611759
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), EU: P/N 91611760
    Power + Data Extension Cable with 8-pin custom connectors, 1 m (3.3 ft.), US: P/N 91611761
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), EU: P/N 91611762
    Power + Data Extension Cable with 8-pin custom connectors, 5 m (16.4 ft.), US: P/N 91611763
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), EU: P/N 91611764
    Power + Data Extension Cable with 8-pin custom connectors, 10 m (32.8 ft.), US: P/N 91611765
    End Termination Cap for power + data link: P/N 91611766

     Optical:

    Exterior Linear 300 Series Glare Shield, set of 4: P/N 91611752
    Exterior Linear 1200 Series Glare Shield, set of 4: P/N 91611753
    Ordering Information Exterior Linear 320 CTC Graze:

    Exterior Linear 320 CTC Graze, Narrow: P/N 90356988
    Exterior Linear 320 CTC Graze, Medium: P/N 90356975
    Exterior Linear 320 CTC Graze, Wide: P/N 90356974
    Exterior Linear 320 CTC Graze, Asymmetric: P/N 90356973

     Exterior Linear 1220 CTC Graze:

    Exterior Linear 1220 CTC Graze, Narrow: P/N 90356989
    Exterior Linear 1220 CTC Graze, Medium: P/N 90356985
    Exterior Linear 1220 CTC Graze, Wide: P/N 90356984
    Exterior Linear 1220 CTC Graze, Asymmetric: P/N 90356983
