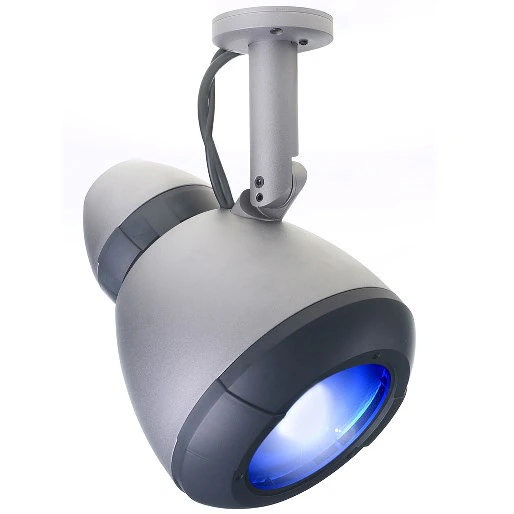

Alien 02 er et nyt koncept inden for lysdesign – et programmerbart arkitektonisk lys med fuldfarvet farveblandning. Modulært og kompakt er Alien 02 udstyret med en CDM 150-udladningslampe, fuld intensitetskontrol og subtraktiv CMY-farveblandning.
Større billeder
Funktioner
- CDM-150 SA/T lampe
- Kompakt og kraftfuld
- Nem vedligeholdelse
- Fuldstændig intensitetskontrol
- Fuldt spektrum farveblandning
- Lavt støjniveau
- Flere linsemuligheder
- Fjernstyret basis
Flere detaljer
Fysisk Længde: 312 mm + monteringsarm 135 mm Bredde: 235 mm Vægt: 3,3 kg + monteringsarm 0,7 kg
Dynamiske effekter Farveblandig: CMY Cyan: 0 - 100% Magenta: 0 - 100% Gul: 0 - 100% Dimmer: 0 - 100%
Kontrol og programmering Påkrævet kontroludstyr: 150 W Single Base eller 150 W Double Base Kontrolmuligheder: DMX, standalone, synkroniseret (host/client) DMX-kanaler: 7 Standalone-hukommelse: 20 scener Indstilling og adressering: Display, infrarød fjernbetjening Protokol: USITT DMX512/1990 Modtager: RS-485
Lampe Type: 150 W metalhalid Godkendt lamper: Philips CDM-SA/T 150, GE CMH 150 Sokkel: G12 Kontrol: Automatisk og/eller fjernbetjent til/fra
Konstruktion Kabinet: Aluminium og plast Base: Aluminium
Installation Påkrævet installationsudstyr: Alien 02 Spot Mounting Arm Orientering: Vilkårlig Justering: +/- 50° tilt, 360° rotation Minimumafstand til brændbare materialer: 1 m Minimumafstand til belyste overflader: 0,5 m Maks. kabelseparation mellem lampe og Base: 16 m
Forbindelser Strømforbindelse til Base: 1 m kabelhale med 3-pin IEC-stik Kontroldataforbindelse til Base: 1 m kabelende med 25-pin han-multikonnektor
Elektrisk AC-strøm: Leveret via Base-enhed der accepterer 100/120/208/230/250 V, 50/60 Hz
Typisk strøm- og strømforbrug En Alien 02 og en 150 W Single Base, kombineret: 100 V, 60 Hz: 220 W, 2,8 A 120 V, 60 Hz: 205 W, 1,8 A 208 V, 60 Hz: 190 W, 1,0 A 230 V, 50 Hz: 193 W, 0,9 A 250 V, 50 Hz: 208 W, 1,0 A To Alien 02's og en 150 W Double Base, kombineret: 100 V, 60 Hz: 408 W, 4,3 A 120 V, 60 Hz: 410 W, 3,5 A 208 V, 60 Hz: 378 W, 2,0 A 230 V, 50 Hz: 393 W, 1,9 A 250 V, 50 Hz: 412 W, 1,9 A
Termisk Maksimal omgivelsestemperatur (Ta maks.): 40° C Maksimal overfladetemperatur, stationær tilstand, Ta=40° C: 80° C Køling: Filtreret tvunget luft (temperaturreguleret)
Typisk varmeafgivelse (beregnet) En Alien 02 og en 150 W Single Base, kombineret: 750 BTU/hr. To Alien 02's og en 150 W Double Base, kombineret: 1400 BTU/hr.
Godkendelser US-sikkerhed: UL 153 Canadisk sikkerhed: CSA C22.2 EU-sikkerhed: EN 60598-2-17 + Corr. A2 EU EMC: EN 55 015, EN 55 103-1, EN 61 547
Inkluderede artikler Philips CDM-SA/T 150 W lampe (installeret): 97010111 3 m strømkabel, 3-pin IEC: 11501013
Tilbehør 21° Fresnel-lins (giver Medium strålingsvinkel): 91610022 41° x 46° beamshaper-lins: 91610023 42° Micro-lins diffusor (giver Very Wide strålingsvinkel): 91610024 Barn door-kit: 91611057 Glare control-kit: 91611066 2 m kabelforlænger kit: 91611051 5 m kabelforlænger kit: 91611060 10 m kabelforlænger kit: 91611061
Reservedele Philips CDM-SA/T 150 W lampe: 97010111
Ordreoplysninger Alien 02 Spot, 38°, aluminium: 90345000 Alien 02 Spot 135 mm monteringsarm: 91611048 150 W Single Base: 90724000 150 W Double Base: 90724200 Alien 02 Recessed Base, hvid: 90724102 Alien 02 150 W Spot til Recessed Base, hvid: 90345002
