Exterior 200
متوقف

Exterior 200
صور أكبر

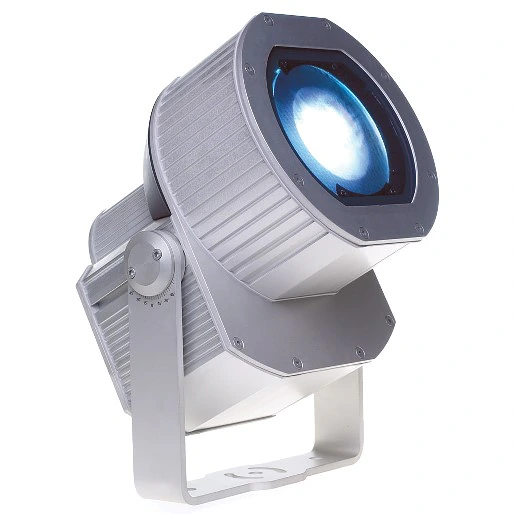

سلسلة Exterior 200 عبارة عن مجموعة من مصابيح 150 واط قابلة للبرمجة ومحمية من العوامل الجوية لتوفير إضاءة ديناميكية للواجهات والهياكل والميزات المائية والآثار.

الميزات

  • 150 W metal halide lamp
  • CMY color mixing system
  • Choice of optical systems: very narrow, narrow, medium, wide or very wide
  • 0-100% intensity control
  • High optical performance: uniform distribution of light and color
  • Extensive range of optical accessories
  • Ellipsoidal beam shaping options
  • DMX, stand-alone, synchronized (host/client)
  • On-board light sensor
  • Weatherproof rating: IP65

مزيد من التفاصيل

Physical Length: 301 mm Width: 310 mm Height: 402 mm Weight: 15 kg Length (VN and N models): 431 mm Width (VN and N models): 310 mm Height (VN and N models): 402 mm Weight (VN and N models): 16.6 kg
Dynamic Effects Color mixing: CMY Cyan: 0 - 100% Magenta: 0 - 100% Yellow: 0 - 100% Dimmer: 0 - 100%
Control and Programming Control options: DMX, stand-alone, synchronized (host/client) DMX channels: 7 Stand-alone trigger options: Internal timer and/or ambient light level Stand-alone memory: 20 scenes DMX address setting: Martin MUM™ application running on Windows PC Stand-alone and host/client programming: Martin MUM™ application running on Windows PC Protocol: USITT DMX512/1990 Receiver: RS-485
Lamp Type: 150 W metal halide Approved lamps: Philips CDM-SA/T 150, GE CMH 150, Osram HSD 150/70 Socket: G12 Control: Automatic and/or remote on/off
Construction Housing: Aluminum Finish: Clear anodized Mounting bracket: 8 mm anodized aluminum Front glass: 6 mm anti-reflection coated Protection rating: IP65
Installation Orientation: Any Mounting: Flat surface at any angle, pedestal or other suitable support Horizontal aiming: 90° Vertical aiming: 330° Minimum distance to combustible materials: 1 m Minimum distance to illuminated surfaces: 0.5 m
Connections Power cable entry: IP68 cable gland Power connection: 1.8 m cable tail Data cable entry: IP68 cable gland Data connection: 1.8 m cable tail with 3-pin XLR connectors
Electrical AC power: 208 V, 60 Hz / 230 V, 50 Hz / 245 V, 50 Hz / 277 V, 60 Hz Standby power: 27 W
Typical Power and Current 208 V, 60 Hz: 219 W, 1.1 A 230 V, 50 Hz: 200 W, 1.0 A 245 V, 50 Hz: 200 W, 0.9 A 277 V, 60 Hz: 200 W, 0.8 A Measurements made at nominal voltage. Allow for a deviation of +/- 10%.:
Thermal Maximum ambient temperature (Ta max.): 40° C Minimum ambient temperature (Ta min.): -20° C, power must be maintained below 0° C Maximum surface temperature, steady state, Ta=40° C: 90° C Cooling: Convection
Typical Heat Output (calculated) 208 V, 60 Hz: 747 BTU/hr. 230 V, 50 Hz: 682 BTU/hr. 245 V, 50 Hz: 682 BTU/hr. 277 V, 60 Hz: 682 BTU/hr.
Approvals EU EMC: EN 55 015, EN 55 103-1, EN 61 547 EU safety: EN 60598-2-3, EN 60598-2-5 US safety: UL 1573, 4th Edition Canadian safety: CSA C22.2 No. 166
CE ETL C US Intertek
Included Items Philips CDM-SA/T 150 W lamp: 97010111
Accessories Elliptical beamshaper lens (gives 41° x 46° half-peak angle): 91610023 Snoot/barndoor kit: 91611031 Snoot/barndoor extensions kit: 91611032 Safety eyebolt: 91611239
Related Items Martin DABS1™ USB interface box incl. cables: 90758090
Spare Parts Philips CDM-SA/T 150 W lamp: 97010111 Fresnel Lens kit (contains optical components from Medium models): 91610022 Micro lens diffuser (contains optical components from Wide models): 91610024
Ordering Information Exterior 200 CMY, VN, 208 V, 60 Hz: 90509024 Exterior 200 CMY, VN, 230 V, 50 Hz: 90509020 Exterior 200 CMY, VN, 245 V, 50 Hz: 90509022 Exterior 200 CMY, VN, 277 V, 60 Hz: 90509026 Exterior 200 CMY, N, 208 V, 60 Hz: 90509044 Exterior 200 CMY, N, 230 V, 50 Hz: 90509040 Exterior 200 CMY, N, 245 V, 50 Hz: 90509042 Exterior 200 CMY, N, 277 V, 60 Hz: 90509046 Exterior 200 CMY, M, 208 V, 60 Hz: 90509048 Exterior 200 CMY, M, 230 V, 50 Hz: 90509045 Exterior 200 CMY, M, 245 V, 50 Hz: 90509047 Exterior 200 CMY, M, 277 V, 60 Hz: 90509043 Exterior 200 CMY, W 38°, 208 V, 60 Hz: 90509004 Exterior 200 CMY, W 38°, 230 V, 50 Hz: 90509000 Exterior 200 CMY, W 38°, 245 V, 50 Hz: 90509002 Exterior 200 CMY, W 38°, 277 V, 60 Hz: 90509005 Exterior 200 CMY, W 42°, 208 V, 60 Hz : 90509011 Exterior 200 CMY, W 42°, 230 V, 50 Hz: 90509009 Exterior 200 CMY, W 42°, 245 V, 50 Hz: 90509010 Exterior 200 CMY, W 42°, 277 V, 60 Hz: 90509003 Exterior 200 CMY, VW, 208 V, 60 Hz: 90509084 Exterior 200 CMY, VW, 230 V, 50 Hz: 90509080 Exterior 200 CMY, VW, 245 V, 50 Hz: 90509082 Exterior 200 CMY, VW, 277 V, 60 Hz: 90509086 VN = Very Narrow (Long Barrel), N = Narrow (Long Barrel), M = Medium, W = Wide, VW = Very Wide:
