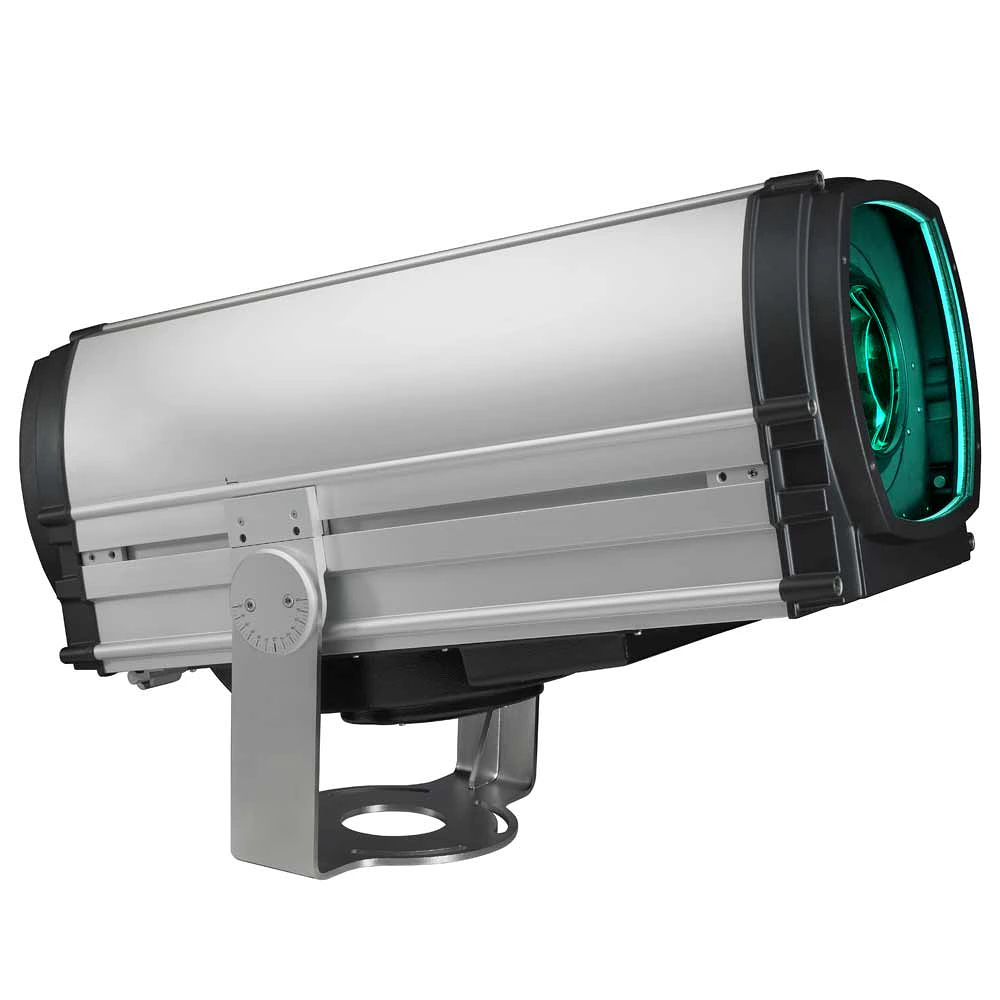

Exterior 1200 Image Projector er en kraftfuld 1200 W lyskilde designet til at projicere animerede billeder og effekter på strukturer og ikonisk arkitektur.
Større billeder
Funktioner
- 1200 W metal halid-lampe
- CMY-farveblandingssystem
- Farvehjul med primærfarverne rød, grøn og blå
- 4 D-størrelse goboslots til projektion af grafikbilleder
- Goboanimationssystem til oprettelse af animerede lyseffekter
- 0-100% intensitetskontrol
- Høj optisk ydeevne: ensartet lysfordeling og farvegengivelse
- Valg mellem snæver, medium eller bred stråleindstilling
- Dynamisk zoom for variabel strålevinkel: 11°- 17° / 17°- 34° / 30°- 48°
- Motoriseret zoom og fokus
- DMX, standalone, synkroniseret (host/client)
- Adresseindstilling på pladsen: ingen ekstra enheder påkrævet
- Vejrbestandig klassificering: IP65
Flere detaljer
FysiskLængde: 1006 mmBredde: 448 mmHøjde: 620 mmVægt: 90 kgEffektivt projiceret område (EPA): 0,8 m2
Dynamiske effekterFarveblandering: CMYCyan: 0 - 100 %Magenta: 0 - 100 %Gul: 0 - 100 %Farvehjul: 4 slots til udskiftelige filtreRoterende gobo-hjul: 4 udskiftelige gobo-positioner (én påkrævet for åben), gobo-indeksering, kontinuerlig gobo-rotationGobo-animation: Udskifteligt animationshjul, indeksering, kontinuerlig rotation med variabel vinkel, hastighed og retningMekanisk dimmer/lukker: 0 - 100 % variabel dæmpning, øjeblikkelig åbning og blackoutFokus: 3 m til uendeligZoom: Motoriseret
Kontrol og programmeringKontrolmuligheder: DMX, standalone, synkroniseret (vært/klient)DMX-kanaler: 17DMX-adresseindstilling: MUM, kontrolpanel på boardet16-bit kontrol: Mekanisk dimmer, roterende gobo-indeksering/hastighed, fokus, zoomStandalone-triggeralternativer: Intern timer og/eller miljølysstyrkseStandalone-hukommelse: 20 scenerStandalone-programmering: MUM, kontrolpanel på boardetProtokol: USITT DMX512-AModtager: RS-485
LampeType: 1200 W metalhalogenLeveret som standard: Philips MSD 1200Socket: G22Kontrol: Automatisk og/eller fjernbetjent til/fra
OptikStrålevinkel: Snævert linsesæt 12° - 18°, middellinse 18° - 36°, bredt linsesæt 31° - 51°, cut-off-vinkler
KonstruktionHus: AluminiumFinish: Klar anodiseretFrontglas: 6 mm med antireflektionsbeskyttelseFarvehjulfiltrer: 1,2 mm, diokrisk, sekskantformetBeskyttelsesgrad: UL fugtsteder, hovedindhegn designet til IP65
GobosMateriale: Metal eller glasStørrelse: DYdre diameter: 53,3 mm +0/- 0,3 mmMaksimal billeddiameter: 48 mmMaksimal tykkelse: 2 mm (0,08 in.)Billedorientering: Sandt fra lampesiden
InstallationOrientering: Enhver (luftindtag skal vende ned)Lodret sigte: +/- 90°
ForbindelserStrømkabelindtag: IP68-kabelgennemføringStrømforbindelse: HurtigforbindelserDatakabelindtag: IP68-kabelgennemføringDataforbindelse: RJ-45 stik, skrueterminal/hurtigforbindelser
ElektriskAC-strøm: 200/208/220/230/240/250/277 V nominel, 50/60 HzHovedsikring: 17,5 AT (langsom)Ballast: MagnetiskStandby-strøm: 20 W
Typisk strøm og strøm200 V, 50 Hz: 1380 W, 7,0 A, PF 0,975200 V, 60 Hz: 1405 W, 7,3 A, PF 0,960208 V, 60 Hz: 1417 W, 7,1 A, PF 0,958220 V, 50 Hz: 1373 W, 6,4 A, PF 0,973230 V, 50 Hz: 1365 W, 6,1 A, PF 0,973240 V, 50 Hz: 1370 W, 5,9 A, PF 0,973250 V, 50 Hz: 1364 W, 5,6 A, PF 0,972277 V, 60 Hz: 1417 W, 5,4 A, PF 0,956Målinger foretaget ved nominel spænding. Tillad afvigelse på +/- 10 %.
TermiskKøling: Tvungen luft, integreret luft/luft-varmeveksler, IP65-barriereMaksimal omgivelsestemperatur (Ta maks.): 45° CMinimumsomgivelsestemperatur (Ta min.): -20° C, strøm skal opretholdes under 0° CMaksimal overfladetemperatur, steady state, Ta=45° C: 70° CTotal varmeafledning (beregnet, +/- 10 %): 4950 BTU/hr.
GodkendelserUS sikkerhed: UL 1598Canadisk sikkerhed: CSA C22.2 nr. 250.0-04EU-sikkerhed: EN 60598-1, EN 61347-1EU EMC: EN 55 015, EN 55 103-1, EN 61 000-3
Inkluderede elementerPhilips MSD 1200-lampe: 97010313To M16 x 1,5 IP68-kabelgennemføringer, metal, kabel Ø 5,5 mm - 10 mm: 13102031En M20 x 1,5 IP68-kabelgennemføring, metal, kabel Ø 8 mm - 13 mm: 13102090Fire M16-kabelindtag blindprop (installeret), metal: 13102050To M20-blindpropper (installeret), metal:13103030
