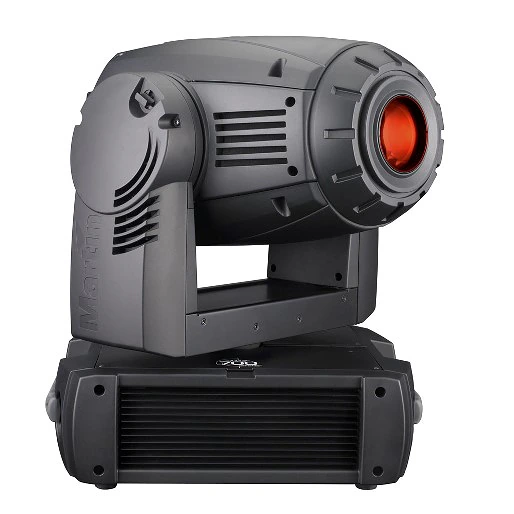

MAC 700 Profile er en kompakt, kraftfuld lampe med et output og en optisk præcision, der overgår tilsvarende produkter. Den kombinerer et komplet CMY-farveblandingssystem med et farvehjul med 8 positioner og et patenteret goboanimationssystem til subtile eller dramatiske effekter. Derudover byder den på roterende goboer, faste goboer, iris, zoomsystem og roterende prisme.
Større billeder
Funktioner
- 700 W kortbue-udladningslampe
- Samlet lysudbytte op til 14.700 lumen
- CMY-farveblandingssystem
- Farvehjul med 8 positioner plus åben position
- Gobo-animationshjul med fuld bevægelses- og retningsstyring
- Udskifteligt roterende prisme med 3 facetter
- Motoriseret iris
- Hurtige strobeeffekter (op til 10 Hz)
- Motoriseret zoom og fokus
- Mekanisk dæmpning
- Pan- og tilt-område på 540°/246°
- Elektronisk ballast med genstart af varm lampe og flimmerfrit lys
- Variabel ventilatorstyring for støjsvagere drift
- 9 statiske goboer plus åben position
- 6 indekserbare roterende goboer plus åben position
Flere detaljer
Fysiske data Længde: 450 mm Bredde: 365 mm Højde: 636 mm, hoved lodret op Vægt: 34.5 kg
Dynamiske effekter Farvemiksning: CMY, uafhængigt variabel 0 - 100% Farvehjul: 8 udskiftelige dikroiske filtre (6 farver og 2 CTC) + åben, indeksering, kontinuerlig rotation, tilfældig farve Roterende gobohjul: 6 udskiftelige goboer + åben, indeksering, kontinuerlig goborotation & -scrolling, shake Statisk gobohjul: 9 udskiftelige goboer + åben, indeksering, kontinuerlig rotation, tilfældig gobo Goboanimation: Udskifteligt animationshjul, indeksering, kontinuerlig rotation med variabel vinkel, hastighed og retning Prisme: Udskifteligt roterende 3-facet-prisme Iris: 0 - 100%, pulseffekter Mekanisk dimmer: 0 - 100% Shutter: Stroboskopeffekt 2 - 10 Hz, pulseffekter, øjeblikkelig åbning og blackout Fokus: 2 m til uendelig Zoom: 16° - 30°, cut-off-vinkler, med diffuser monteret Pan: 540° Tilt: 246°
Styring og programmering DMX-kanaler: 23/31 Indstilling og adressering: Kontrolpanel med LED-display 16-bit styring: CMY, farvehjul, roterende goboer, goboanimation, mekanisk dimmer, fokus, zoom, pan & tilt Muligheder for bevægelsesstyring: Tracking og vektor Protokol: USITT DMX512/1990 Modtager: Optisk isoleret RS-485 Firmwareopdatering: Seriel upload via DMX-link
Lampe Type: 700 W kortbue-udladningslampe Monteret som standard: Osram HTI 700/D4/75 Farvetemperatur: 7500 K CRI (farvegengivelsesindeks): >85 Gennemsnitlig levetid: 750 timer Hot restrike: Ja Sokkel: Dobbeltsidet SFc 10-4 med nøgle Ballast: Elektronisk Godkendt(e) alternativ(e) lampe(r): Philips MSR Gold 700 SA/2 DE
Konstruktion Farve(r): Sort Kabinet: UV-resistent fiberarmeret komposit Reflektor: Glas, koldt lys Beskyttelsesklasse: IP20
Goboer Udvendig diameter: 27.9 mm +0/- 0.3 mm Maksimal billeddiameter: 23 mm Maksimal tykkelse: 1.1 mm i statiske slots, 4 mm i roterende slots Anbefalet glas: Højtemperatur-Borofloat eller bedre med dikroisk eller forstærket aluminiumsbelægning Anbefalet metal: 0.5 mm aluminium
Goboanimationshjul Udvendig diameter: 116 mm +0/- 0.25 mm Billedets udvendige diameter: 112 mm Billedets indvendige diameter: 32 mm Konstruktion: 0.5 mm aluminium, magnetisk montering
Installation Monteringspunkter: 2 par 1/4-omdrejningslåse Orientering: Vilkårlig
Tilslutninger AC-strømindgang: 3 m fast kabel uden netstik DMX-data ind/ud: 3-polet og 5-polet låsende XLR
Elektriske data AC-strøm: 100-120/208-240 V nominelt, 50/60 Hz Strømforsyning: Elektronisk switch-mode med automatisk spændingstilpasning Hovedsikring (100-120 V drift): 15 AT (træg) Hovedsikring (208-240 V drift): 10 AT (træg)
Typisk effekt og strøm 100 V, 60 Hz: 1019 W, 10.3 A, PF 0.996 110 V, 60 Hz: 977 W, 9.0 A, PF 0.995 120 V, 60 Hz: 988 W, 8.3 A, PF 0.995 208 V, 60 Hz: 949 W, 4.7 A, PF 0.976 230 V, 50 Hz: 944 W, 4.2 A, PF 0.973 240 V, 50 Hz: 940 W, 4.0 A, PF 0.970 250 V, 50 Hz: 940 W, 3.9 A, PF 0.966 Målinger foretaget ved nominel spænding. Der skal tages højde for en afvigelse på +/- 10%.:
Termiske data Køling: Filtreret tvangsventilation (temperaturreguleret, lav støj) Maksimal omgivelsestemperatur (Ta maks.): 40° C Maksimal overfladetemperatur, stabil tilstand, Ta=40° C: 160° C Samlet varmeafgivelse (beregnet, +/- 10% ved 110 V, 60 Hz / 230 V, 50 Hz): 3340 / 3190 BTU/t.
Godkendelser EU-sikkerhed: EN 60598-1, EN 60598-2-17 EU-EMC: EN 55 015, EN 55 103-1, EN 61 547 US-sikkerhed: ANSI/UL 1573 Canadisk sikkerhed: CSA C22.2 No. 166
Medfølgende dele Osram HTI 700/D4/75-lampe (monteret): 97010212 Goboanimationshjul, radial breakup (monteret): 62325048 5 ekstra metalgoboer og ekstra fjeder: 10 AT hovedsikring (monteret): 05020025 15 AT hovedsikring: 05020027 To Omega-monteringsbeslag med 1/4-omdrejningslåse: 91602001 Brugervejledning: 35000137
Tilbehør Philips MSR Gold 700 SA/2 DE-lampe: 97010312 GE CSR700/S/DE/60-lampe: 97010240 Goboanimationshjul, spiral breakup: 62325049 Goboanimationshjul, linear breakup: 62325050 Goboanimationshjul, grov tangential: 62325051 Goboanimationshjul, cloud breakup: 62325094 Goboanimationshjul, elliptical breakup: 62325095 Washfilter til MAC 700 Profile: 91614028 G-klemme: 91602003 Half-coupler-klemme: 91602005 Quick trigger-klemme: 91602007 T-formet omegabeslag med kvartomdrejningslåse: 91602008 Dobbelt flightcase, MAC 550 Profile, MAC 700 Wash, MAC 700 Profile: 91510020 Super Truss 20.5" monteringsplade med half-couplers: 91602014
Relaterede produkter Martin USB Duo™ DMX Interface Box: 90703010
Reservedele Osram HTI 700/D4/75-lampe: 97010212 Luftfilter (hoved, side): 20800170 6.3 AT hovedsikring: 05020020 15 AT hovedsikring: 05020027
Ordreinformation MAC 700 Profile i papkasse: 90207000 MAC 700 Profile i dobbelt flightcase: 90207001
